solidworks如何快速装配螺栓
螺栓是标准件，已有前人将螺栓绘制好solidworks三维图，我们需要装配螺栓时，只需要从螺栓数据库里调用即可，具体如何操作呢？
操作方法
- 01

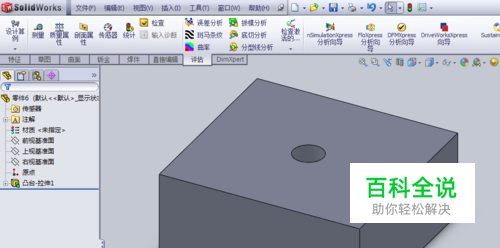

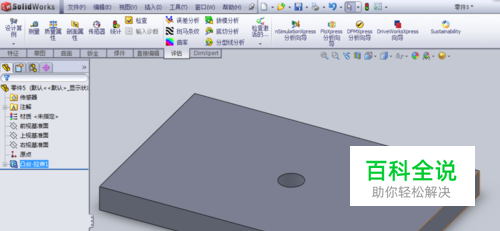

首先，我们绘制两个待装配的零件，保存。
- 02

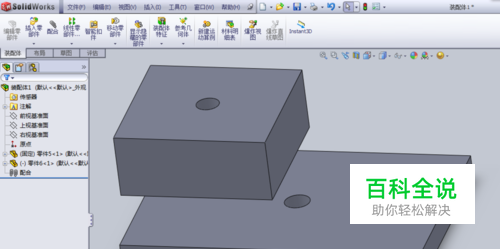

接着，新建装配体，将先前绘制好的两个零件插入进来。
- 03

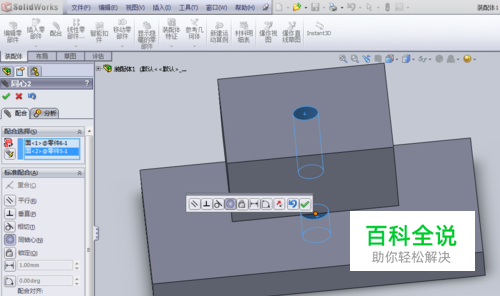

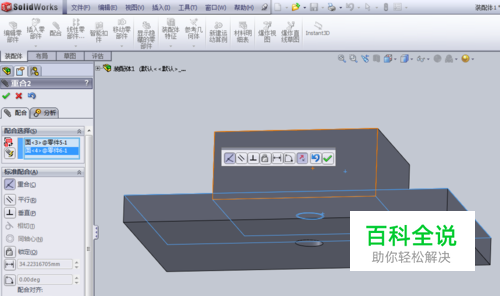

点击配合，将两个零件的孔中心配合同轴，再将配合面重合，再定义另一个面的相对关系后就确定了两个零件的装配。
- 04

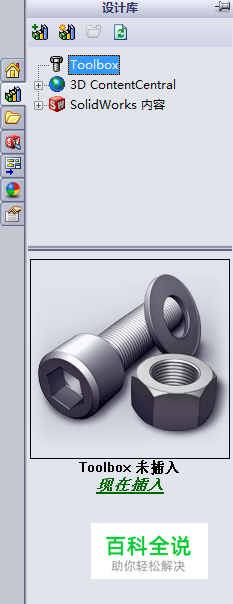

接着点击右边设计库的Toolbox，点击现在插入。
- 05

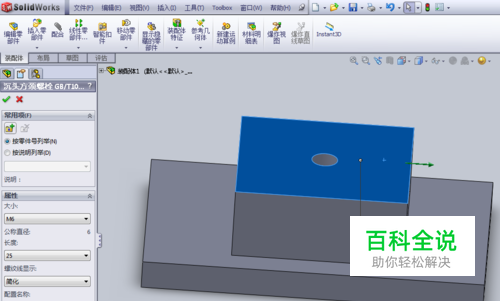

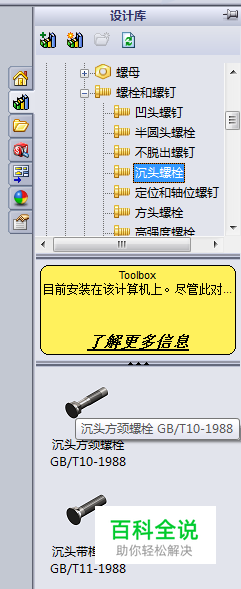

选择需要的标准，再选择需要的螺栓种类，再将选好的螺栓拖曳至绘图界面中，出现螺栓规格编辑栏，编辑需要的螺栓后定义螺栓的位置。
- 06

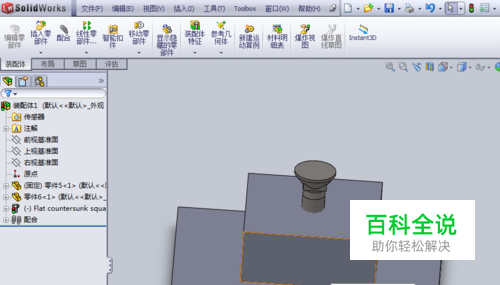

最后将螺栓移动到孔附近自动定位生成螺栓。
