autoform r6全工序教程
今天小编给大家带来的是autoform r6全工序教程，供初级入门的同学参考！
操作方法
- 01

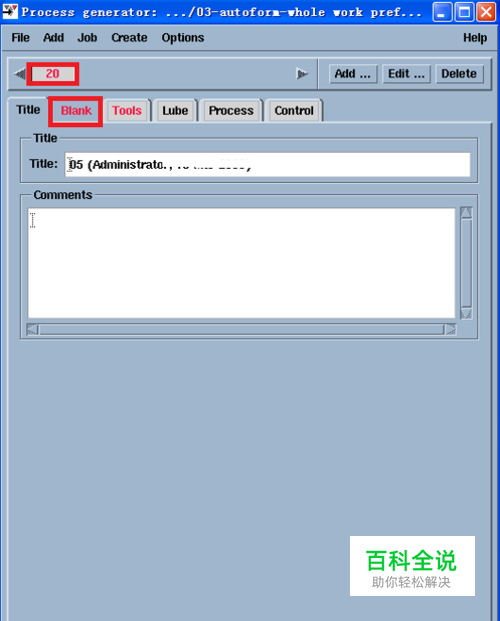

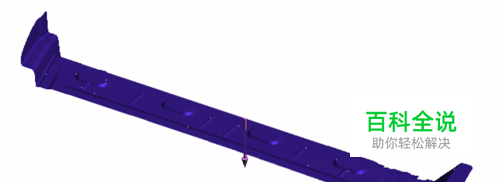

启动autoform，选中拉延片体的IGS新建一个文件，点击process generator界面，如下图所示
- 02

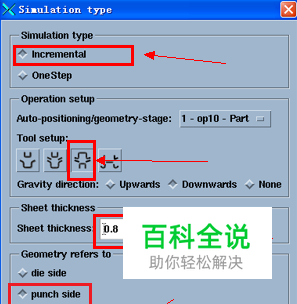

在process generator界面选择incremental，单动拉延，料厚度输入0.8，选punch side，点击Ok按钮。如下图所示
- 03

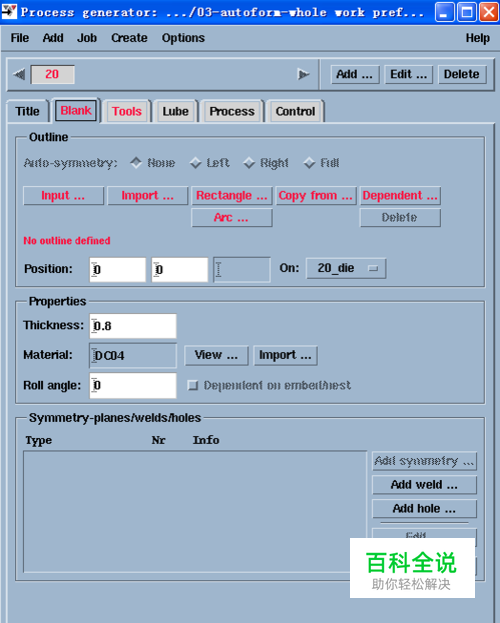

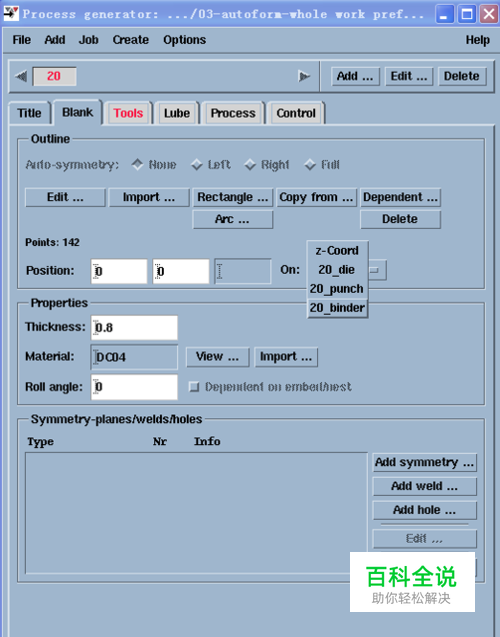

进入此界面后点击blank选项卡，点击import直接导入，如下图所示
- 04

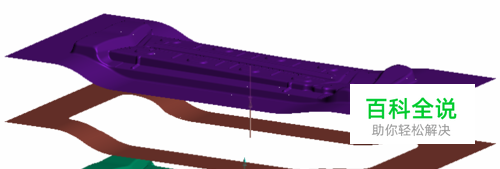

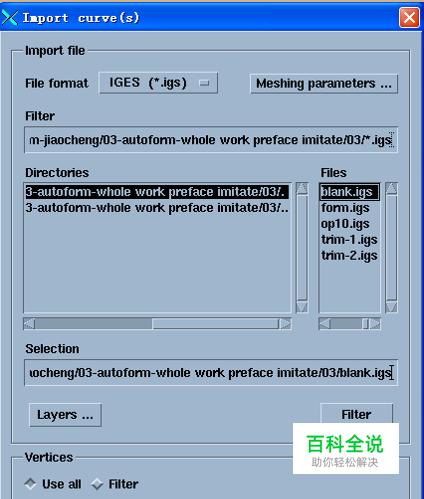

依下图导入blank.igs文件，即将毛坯放在20binder，如下图所示
- 05

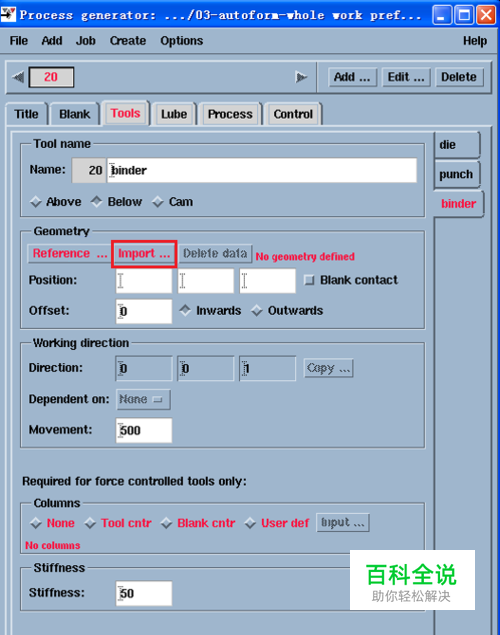

我们在UG中作好压料面，选择import，完成设置，否则按reference自己选面料，如下图所示
- 06

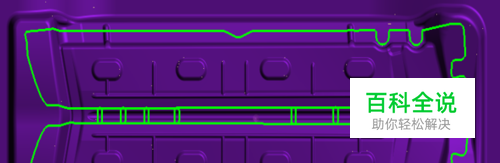

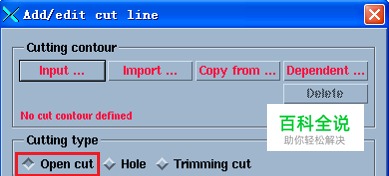

下面开始修边冲孔设置，增加add修边线，我们选open cut修边，如下图所示
- 07

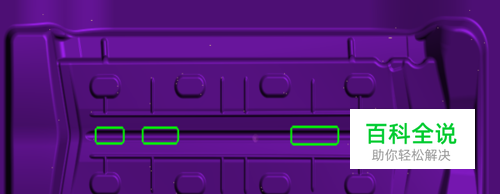

加一续冲孔，完成修边，如下图所示
- 08

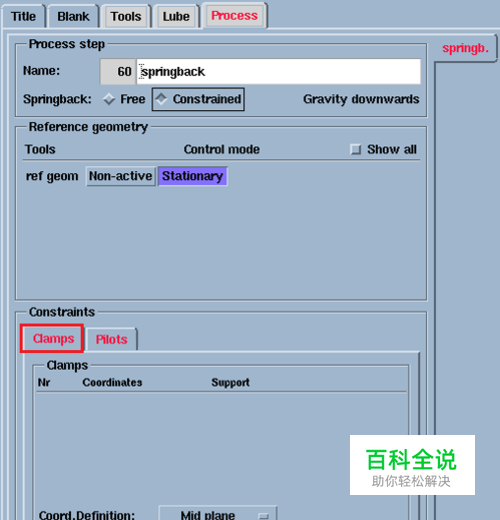

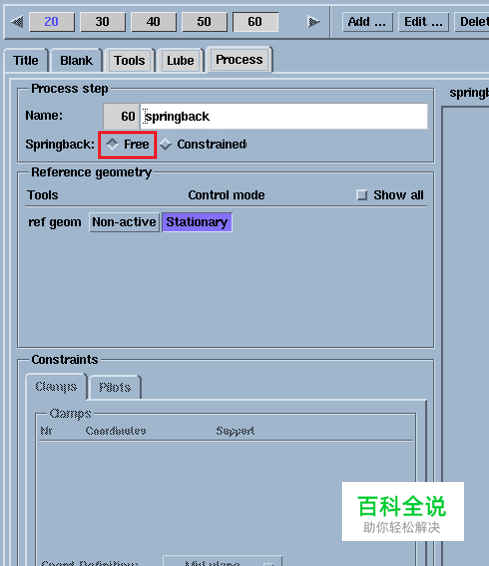

最后我们进行回弹设置，这是保证产品成型的检验设置，首先添加回弹工具，选择free，进入process设置，如下图所示
- 09

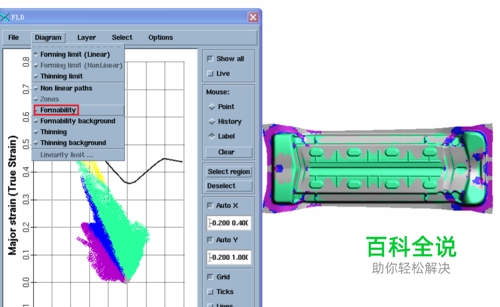

回弹设置完成后全工序也设置完成，开始进行分析，先进行拉延分析，上图是成型极限图，右边图显示分析结果，不同的颜色代表不同成型形态，如下图所示
- 10

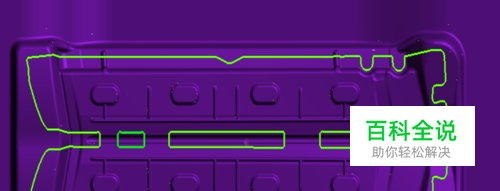

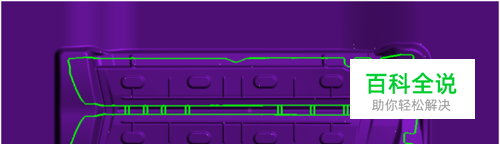

接下来修边的分析结果，上图是修边最初位置，下图是修边结果，如下图所示
- 11

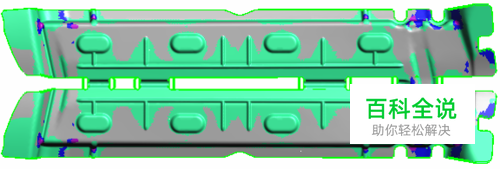

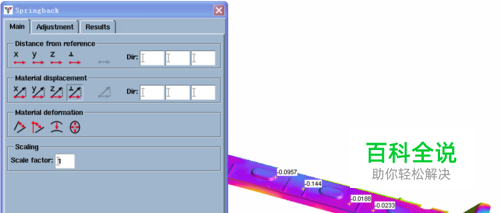

最后完成回弹验证，点击springback选项查看回弹分析结果，如下图所示
