用Catia做实体设计时怎样快速画出齿轮【百科全说】

众所周知，齿轮的齿廓形状复杂。在Catia设计中，如果用草绘功能模块绘制齿轮，当然能实现，但要花费很长的时间。下面我教大家快速绘制齿轮的方法。

操作方法

01

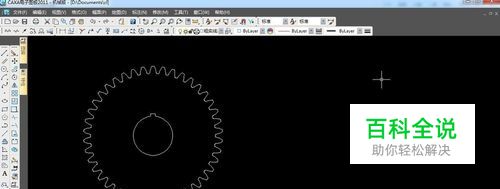

在二维CAD设计软件绘制出齿轮的的齿廓（也可以利用已设计好的齿轮二维图）。关于如何在二维CAD软件中快速地绘制出齿轮齿廓，请参考我之前所写的经验“在机械设计时，如何快速地绘制出齿轮齿形”。
02

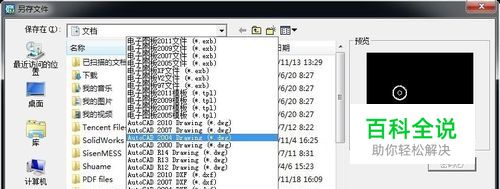

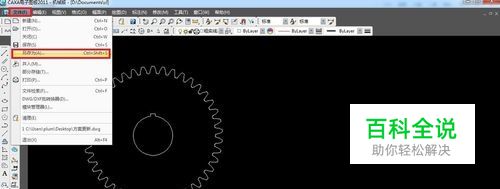

齿轮绘制好后，将文件保存为“dwg”格式，保存时请注意保存为低版本的文件格式，比如AutoCAD2004版本的dwg格式文件。
03

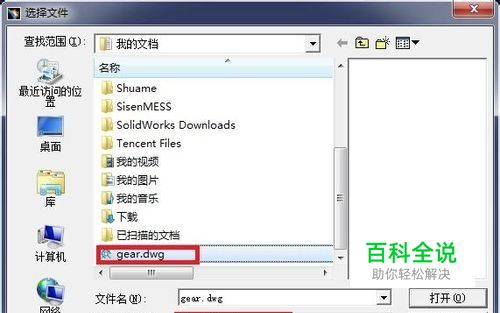

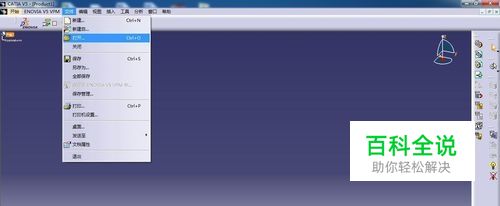

启动Catia软件（本文中用到的软件是Catia V5 R20版本，其它版本的操作与此相同），单击菜单“文件”——“打开”，在出现的“文件选择”对话框中的文件类型选项选择“所有文件（*.*）”或者选择“dwg （*.dwg）”
04

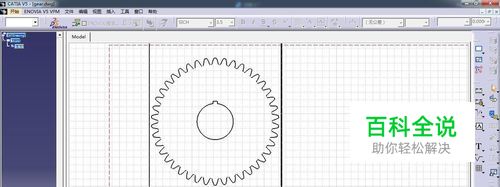

找到您刚刚保存为“dwg”格式的齿轮图纸，点击“打开”按钮，齿轮的图纸将在Catia软件中打开，打开后如下图所示。
05

用鼠标框中整个的齿轮图纸，即选中整个的齿轮图形，然后按下键盘上的“Ctrl + C”，完成对齿轮图形的复制。
06

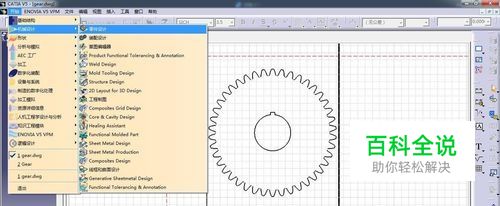

点击Catia的菜单命令“开始”——“机械设计”——“零件设计”。
07

在弹出的“新建零件”对话框窗口的零件名称输入框中输入新建零件的名称后，单击“确定”完成零件的新建，随后将进入到Catia的零件设计模块。
08

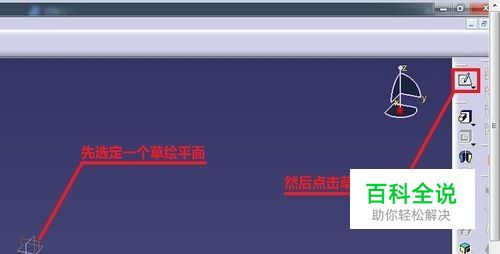

在零件设计界面中单击选中一个草绘平面，然后单击“草绘”图标，将进入草绘模式。
09

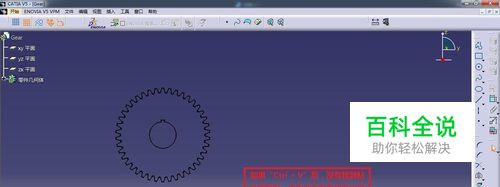

在进入草绘模式后，按下键盘上的“Ctrl + V”键，将之前复制的齿轮图形粘贴到当前草图中。如果粘贴后没有看到任何图形，请点击工具栏的“全部适应”按钮，刚刚粘贴的图形就会出现。
10

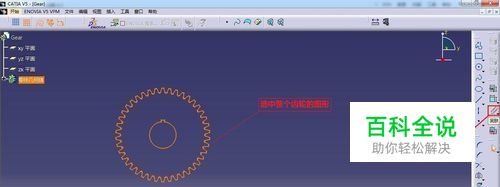

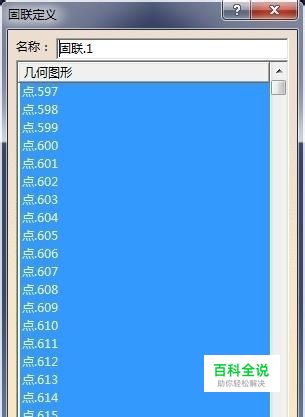

选择整个齿轮图形，点击绘图工具栏中的“固联”命令，在随后弹出的“固联定义”窗口中，直接点“确定”按钮，就完成了“固联”。“固联”命令的作用是将齿轮图形的各个线条联接在一起，组成一个整体（相当与AutoCAD中的“块”），以防在后续的操作中图形被解散。
11

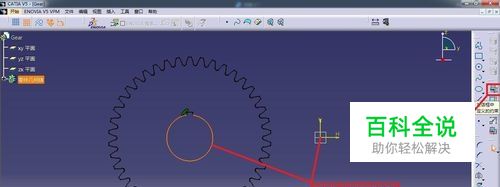

11、执行“固联”命令后，选中齿轮内孔的圆与Catia坐标系的中心，然后点“约束” 命令。
12

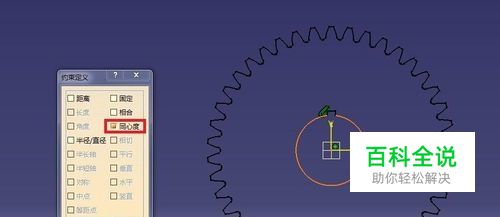

在弹出的“约束定义”窗口中，选中“同心度”约束，单击“确定”，齿轮图形就被固定在中心位置了。
13

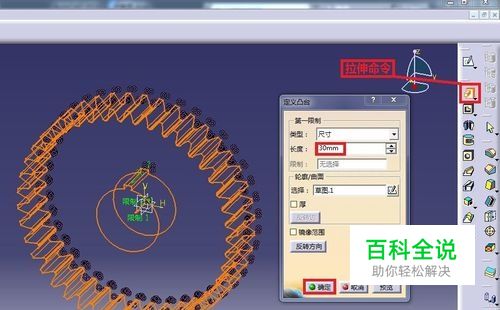

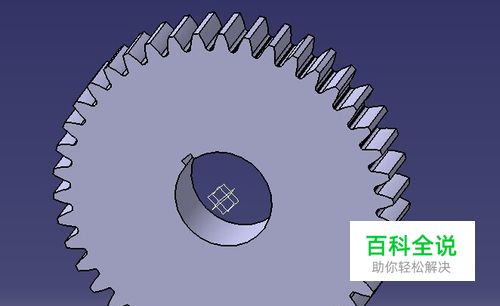

退出草绘模式，在Catia的零件设计功能模块中，单击“拉伸”，在弹出的“定义吐台”窗口中输入齿轮的厚度，如“30mm”，然后点击“确定”。这样，一个实体齿轮就被绘制出来了。
