台式电脑零件选配及组装

操作方法

• 01

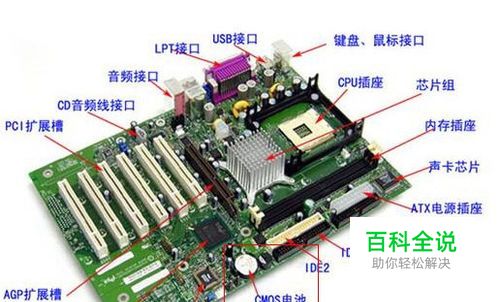

  主板



• 02

  散热器



• 03

  显卡



• 04

  主板



• 05

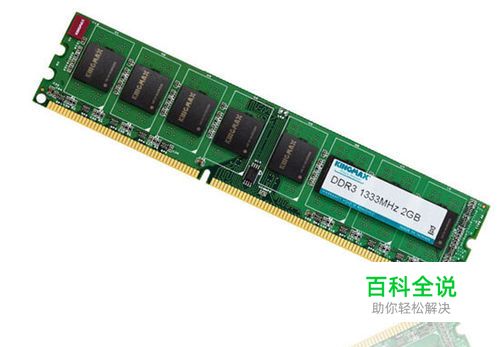

  内存



• 06

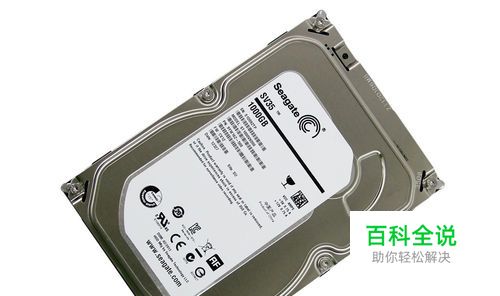

  硬盘



• 07

  电源



• 08

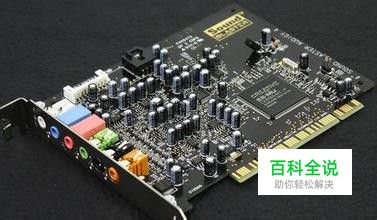

  声卡



方法/步骤2

• 01

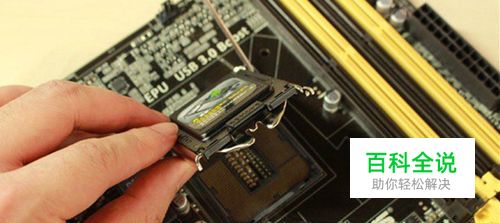

  第一步：将CPU安装到主板上 首先需要将主板放在干净整洁的平面桌面上，然后打开主板CPU插槽上面的盖子，然后打开CPU固定卡子，等待CPU安装。 下图看到的是主板CPU插槽，它属于Intel CPU设计的插槽，那些细密的东东是针脚，中间的是触片，一般不要用手碰它们，如下图所示。



• 02

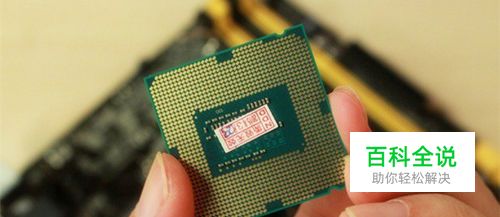

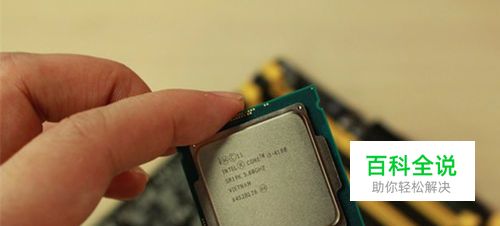

  然后取出CPU，在安装处理器之前需要注意，CPU针脚一面要有这样的贴纸，没有可能就是买到二手或者是有问题的产品。这种CPU贴纸是一次性的，很难再次封印，而且撕掉会有明显的痕迹，不好掺假。 注意：安装前一定撕掉标签，要不然接触不紧密，无法正常使用，如下图！



• 03

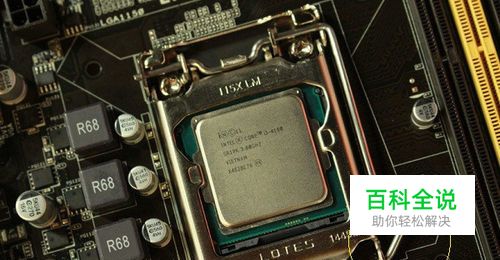

  处理器安装到主板中非常简单，最重要的一点就是注意方向，CPU安装到主板是有方向性的，一定要看清楚CPU左下角那个金色的“三角”缺口，这个缺口一定要与主板CPU插槽中左下角的黑色三角对应，两者必须重合才可以安装，意思就是CPU上的缺角要与主板CPU插槽的缺角对齐重合即可。 注：cpu安装尽管非常简单，但也不能大意，唯一需要注意的是CPU针脚中的一个缺口一定要与主板CPU插槽缺口对齐，如果没有注意一点，会导致CPU引脚损坏，导致CPU损坏，新手朋友切记。CPU安装到主板中后，记得把主板上的CPU固定卡子卡回原位，这样才能固定CPU，至此就完成了CPU的安装了



• 04

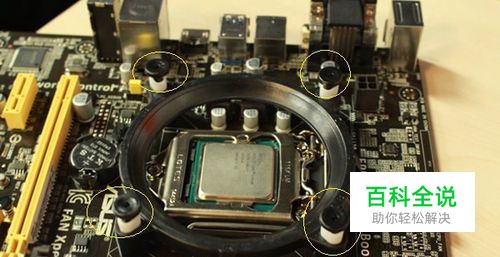

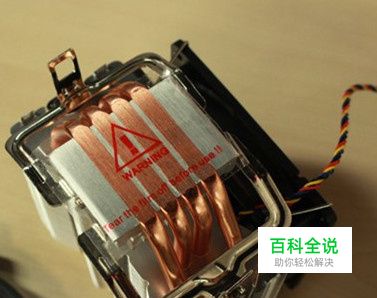

  装机第二步：CPU散热器安装 先取出CPU散热器包装中的一些固定小工具，这些主要是CPU散热器固定架，目的是帮助散热器固定在CPU上。这款AVC全铜4热管CPU散热器搭配的是非常传统的固定件设计，塑料袋里是他的固定卡子，下面来说说这些卡子的安装方法。 注意：黑色的穿钉并不是螺丝，只要用手用力向下按压黑色的穿钉，直到听见清脆的 “咔吧” 声就算卡针固定好了，CPU散热器固定架，至此就成功固定在主板上了。 最后可以把主板背面翻过来看一下，检查一下黑色的穿钉，是否已经穿过白色的卡子，标志是白色的卡子的这一端已经开口，并且透过主板背面固定住。白色卡子和黑色穿钉的固定原理和膨胀螺丝挺像，都是另一端裂开，从而抓住被固定面完成固定，



• 05

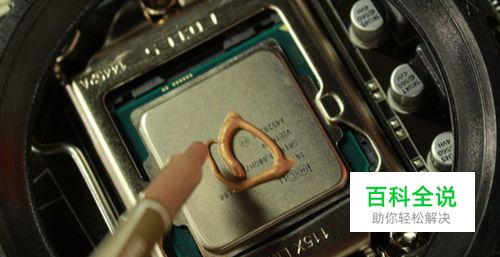

  固定好散热器固定架，在安装CPU散热器前还要在CPU表面涂抹散热硅脂，现在是瓶装和注射器两种，一般如今都流行注射器装置，使用非常简单，在硅脂均匀的涂抹在CPU表面，如下图所示。



• 06

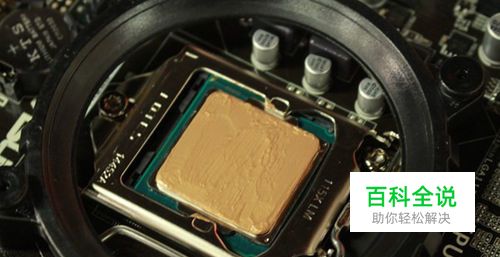

  散热硅脂最好均匀的涂抹在CPU表面，涂抹并不是越多越好，一般薄薄的涂抹上一层即可，唯一需要注意的就是不要有漏掉涂抹的地方，CPU表面全面均衡涂抹上即可，如下图所示。



• 07

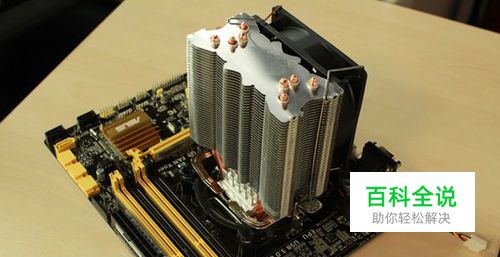

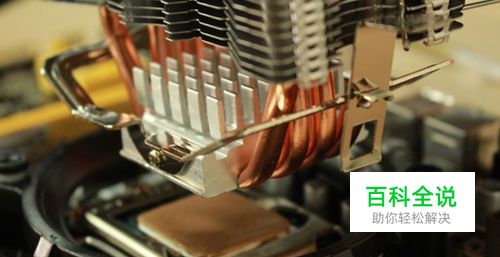

  接下来就就可以开始安装散热器了。散热器安装主要需要注意一定要和CPU边缘对齐，观察一下，保证没有没接触到的地方。然后，将散热器两边的卡子 （ 那个方形的开孔就是 ） 向下扣住散热基座外边的突起 （ 基座四周有好几个黑色的块状突起，随便那一个都行，只要对齐了就好 ），观察一下，确保完全扣好，散热器固定好，就不会有任何的晃动，如下图所示。



• 08

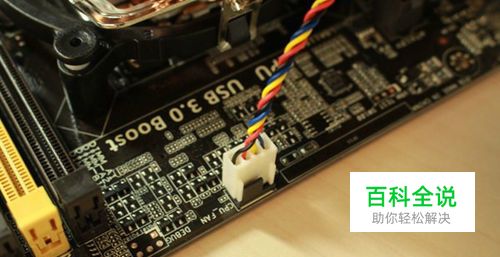

  散热器安装完成后，最后别忘记了散热器上的风扇供电线，这根连接线，需要插在主板相应的插槽上，如下图所示。 注意 ：所有配件的接线在主板上都有对应的字样标明，一定不要搞错了。 所有插头和插槽的开口方向和位置要对应好，不然容易弄坏插头的针脚



• 09

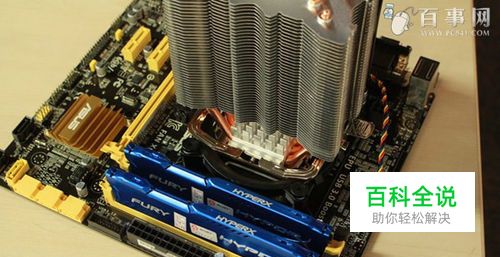

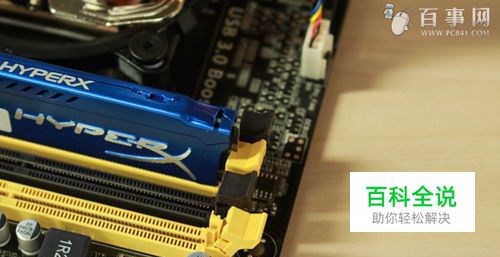

  装机第三步：内存安装 接下来就是将内存条安装到主板中了。内存安装是最容易，以前用相同的颜色来区分双通道，现在基本没这说法了，两条随便插上就行，当然双通道内存我们一般把内存插在相同颜色的内存插槽上。比如，华硕B85M-G主板拥有4条内存插槽，其中2条是黄色的，另外2条是黑色的，安装双通道内存，一般是要么安装在双黄色插槽，要么是双黑，安装很简单（当然随意安装也不会有什么问题） 由于主板和内存条上采用防呆设计，只要对齐主板CPU插槽和内存条中间的凹凸槽即可。具体操作是，首先把黄色插槽两头的卡子掰开。然后稍微用力向下按，直到听见 “ 咔吧 ”声为止，说明内存已经安装到位。当然也有的不会有声音，那就注意看插槽两头的卡子是不是已经复位就行了，如下图所示。



• 10

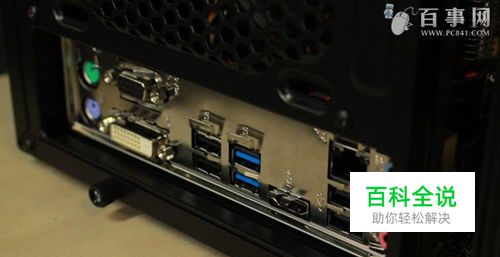

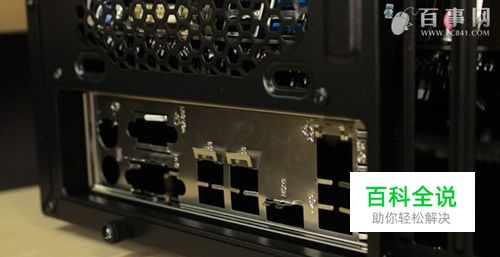

  装机第四步：将主板模块安装到机箱 将安装好了CPU、散热器和内存的主板模块安装到机箱中前，需要先将机箱中的挡板孔弄好，也就是主板侧面的USB、VGA等接口，要在机箱这些位置显示出来，因此这里需要找到机箱背面对应的位置掰挡板，一般我是掰不动，建议你用钳子什么的，徒手很费劲还容易划伤，如下图所示。



• 11

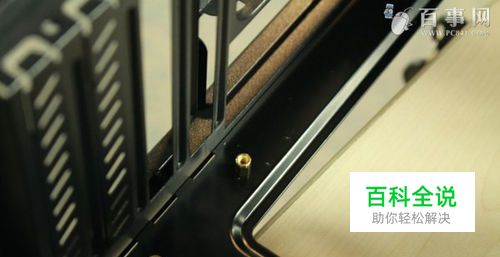

  弄好机箱挡板位后，接下来就是把主板安装在机箱里面，首先还要把下图中的这种金黄色的螺母放进机箱的主板基座上的圆孔里面（一般有8颗），这里小编把机箱的背板拆掉了，方便后面走线。这种螺母很重要，没有就安不了主板了，之所以先放这种螺母就为了让主板和机箱背板隔离开，这样能给CPU 的背部散热创造条件



• 12

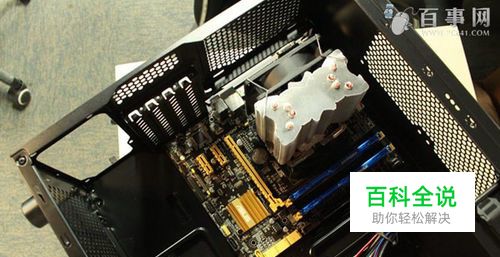

  在机箱中安装好了金黄色的螺母后，接下来就可以将主板模块安装机箱中了，主要挡板和底部黄色螺母位置，稍后还需要使用螺丝固定主板，将主板固定在机箱金黄色的螺母上，如下图所示。



• 13

  接下来，我们将主板上的固定螺丝都拧好，主板上一般有8颗固定螺丝，安装完成后，可以稍微摇一摇主板，看看是否已经固定好了。主板一定要固定好，否则容易散架。



• 14

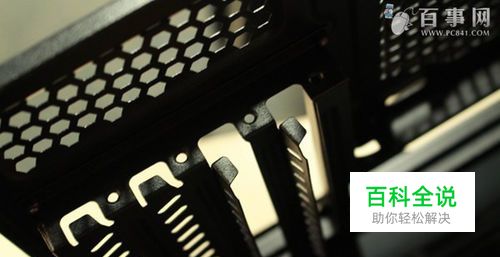

  装机第五步：显卡安装 主板核心模块安装到机箱中后，接下来就可以安装独立显卡安装了。显卡安装也是比较简单的，主要需要将显卡安装到主板的PCI插槽，然后将显卡固定在机箱上即可，下面我们详细看看显卡安装过程。 安装显卡之前要先把机箱上的挡板拆掉，不然显卡的接头没法探出来。 M - ATX 是个小板子，所以只能把上面第一和第二个挡板拆掉，不用任何工具，直接徒手掰掉就行，不费事儿，也弄不坏，如下图所示。



• 15

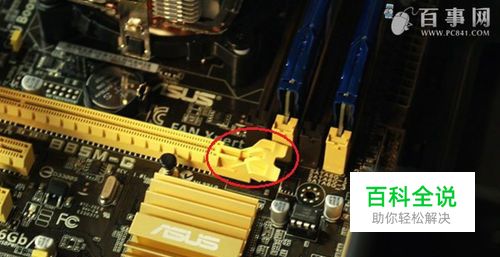

  显卡安装有点类似内存安装，安装前需要将主板显卡卡槽一头的卡子打开，如下图所示。



• 16

  显卡卡槽也有防呆设计，安装显卡前，需要注意显卡金手指上的凹槽与主板卡槽的凸起位置吻合，如下图所示。



• 17

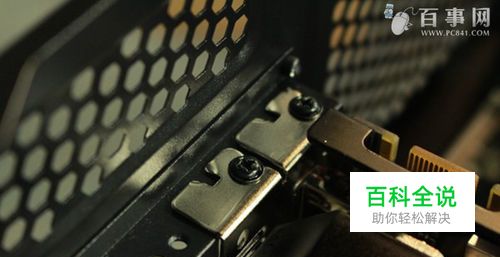

  方向对齐后，就可以直接用手向下按显卡，直到听见一声 “ 咔吧 ” 声为止，确认插槽的卡子已经复位。完了，再把显卡一头的两个圆孔和机箱挡板上的两个圆孔对齐，拧好两颗螺丝，用手试探一下，直到显卡不再晃动为止。螺丝是机箱里面带的，大小长短自己多试一试，找到合适的就行了。



• 18

  装机第六步：电源安装 电源安装也是非常简单的事情，基本就几个螺丝的事儿。电源的难点，对于小白同学来说，主要是走线和硬件供电线路的连接。



• 19

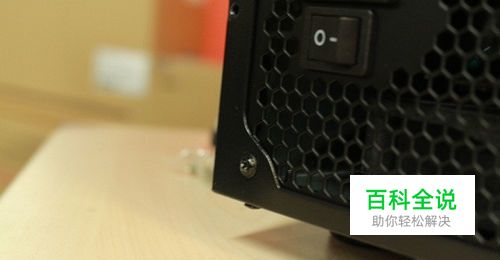

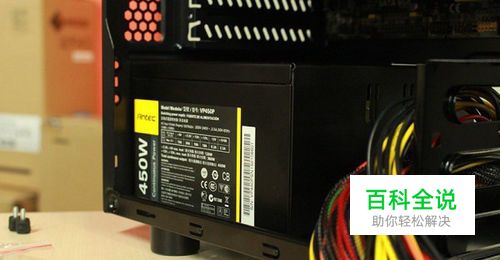

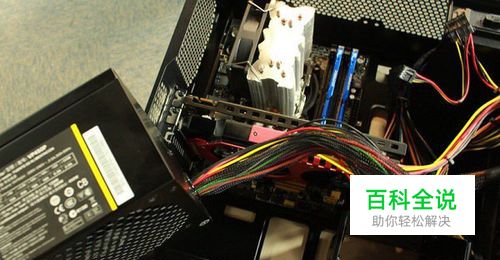

  把电源上的螺丝孔和机箱位置的螺丝孔对齐，之后使用螺丝固定住就行，至此就完成了电源上的安装。电源上一共是有4个螺丝孔，固定在机箱中很容易。



• 20

  记得把固定螺丝拧好，这些螺丝也是机箱随带的，大小自己找好了试一试就行了。



• 21

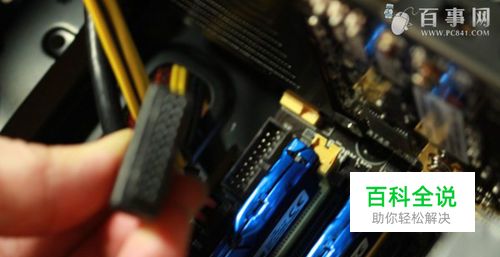

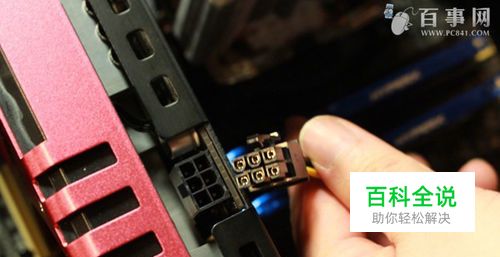

  装机第七步：供电线路连接、跳线连接 电源安装完成后，最后就是小白朋友比较烦恼的线路连接了，主要涉及到显卡、主板、硬盘、机箱跳线（包含开关机控制线，机箱USB和音频接口）的连接，其实这些线路连接并不难，只要有一定的思路，一步一步操作就很简单了。 首先介绍显卡供电线路连接，显卡上只有一个6Pin供电插槽，只要找到电源接头中的6Pin接口，然后插入显卡6Pin插槽即可，连接的时候，主要需要注意方向问题。，这种多孔位的每个小孔的方向都不同，千万别弄错方向，否则也插不上，如下图所示。



• 22

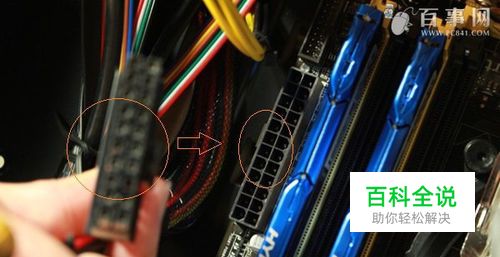

  然后再进行主板供电连接，首先找到电源接口中24Pin接口，这个是电源中最大的一个，而且主板电源线的接头是两个：一个大的很长，一个短的较小，对应的主板插槽孔位也是这样的设计，这两个接头要并排紧挨着插上去才行。将这两个是供电插头插入主板内存条附件的主板供电插槽即可。



• 23

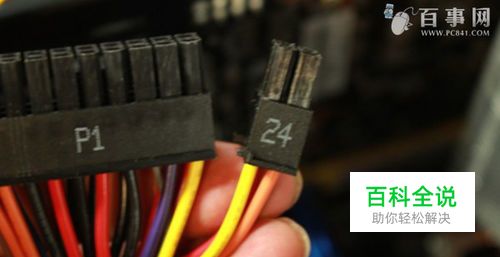

  主板供电插头（将P1和P2电源接口合并，然后插入主板24Pin插槽） 目的是为主板供电，由于采用了防呆设计，连接非常简单，如图所示



• 24

  因为机箱带有 USB3.0 接口，所以需要单独的 USB3.0 供电线，下图这根线也是电源上带的，长这个样子记住。这个电源插头是插在内存条左边的黑色插槽中的，如下图所示。



• 25

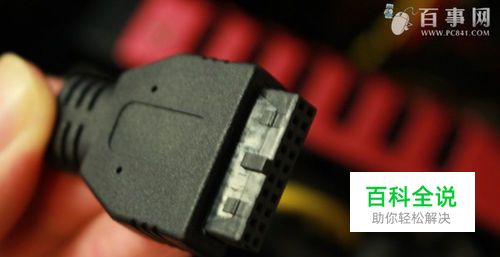

  值得一提的是，USB3.0接头有一面中间位置带着突起，这是为了安装时识别方向，不然也容易插反了而插不上，插的时候，最好看下方向，切不可蛮力连接



• 26

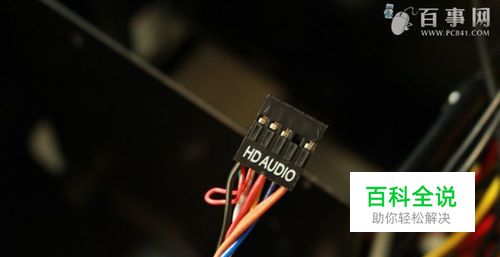

  机箱上还一堆特别小的插头，也就是俗称的跳线。如下图这是音频连接，上面写着 “ AUDIO ” 字样，很好认。还有就是 USB 接头，和这个音频长的一样，只是上面写的是 USB。



• 27

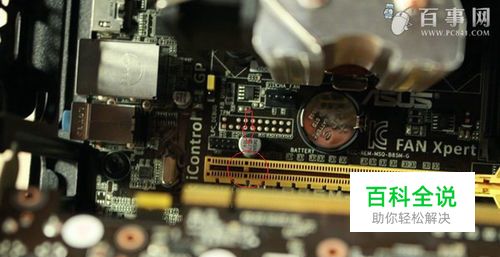

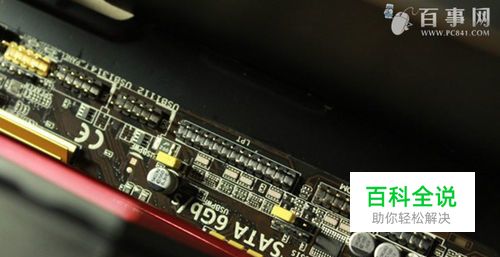

  音频和 USB2.0 这样的插头要插在照片中左上角那几个小插槽上，不认得看不清都没事儿，主板上都写着很清楚，细心找找就可以找到。



• 28

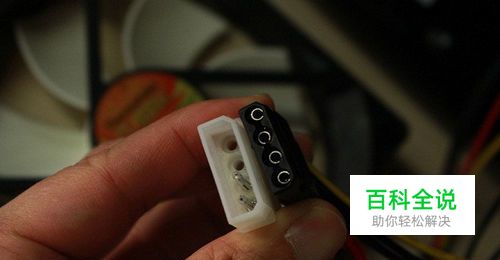

  另外机箱中还有重启键、复位键接口的连接也需要插到主板的对应标注接口，不接将无法通过机箱上的按钮开关机或者重启电脑，这些是跳线的连接，只要看看接口上的标注和主板上的标识对应连接即可。 注：这些是机箱中的音频和USB控制接口，如果不插入主板上的对应接口，机箱前面的USB接口或者音频接口就不能使用。 上面没有介绍到硬盘安装，这里简单介绍下，硬盘安装也是非常简单的。硬盘上有2个接口，一个接口需要用数据线，将硬盘和主板上的SATA3.0接口连接，用于硬盘与主板之间数据传输，另外还需要将电源上的一个扁平供电线插入硬盘另外一个接口，为硬盘正常工作供电。 如下图看到的这个是这硬盘数据线，购买硬盘会带有一根，另外华硕主板还赠送了一根，大家任意使用一根，将硬盘与主板连接即可。

• 29

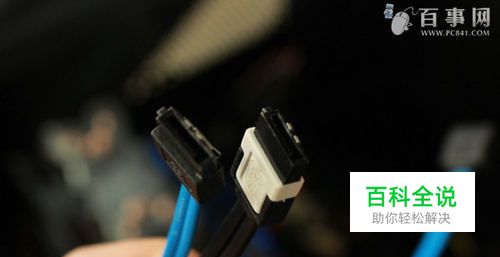

  图为硬盘数据线



• 30

  机箱风扇供电接口连接图示



• 31

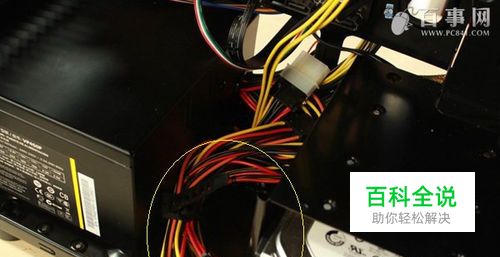

  线路基本连接差不多了，但电源上没用上的接线头还很多，所以一般都这么梳理一下放在机箱的角落里。如果想整齐的处理，就用卡子捆扎一下完事了，如下图所示。
