如何利用CAD绘制五角星？

当我们掌握CAD中的基本命令后，我们可以通过这些基本命令绘制一些常见的图形。这里为大家介绍下如何绘制五角星。

操作方法

  • 01

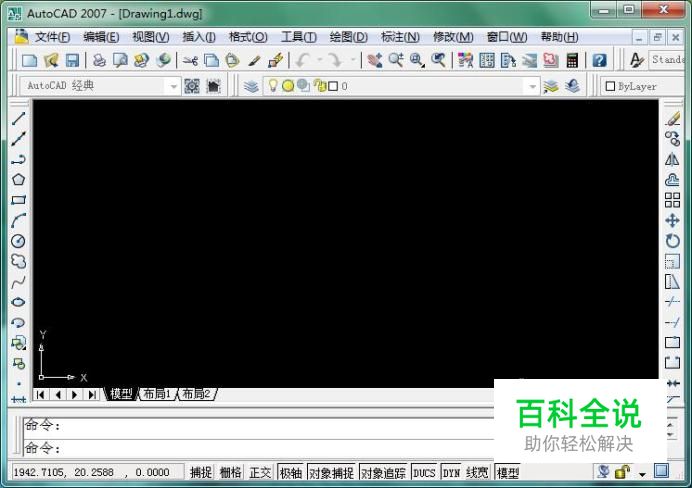

    在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

  • 02

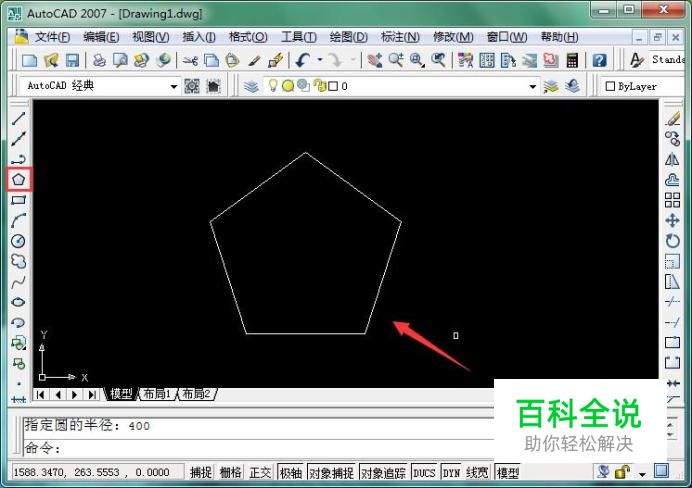

    进入界面后，利用旁边的正多边形工具，画出一我们需要大小的正五边形，如下图所示：

  • 03

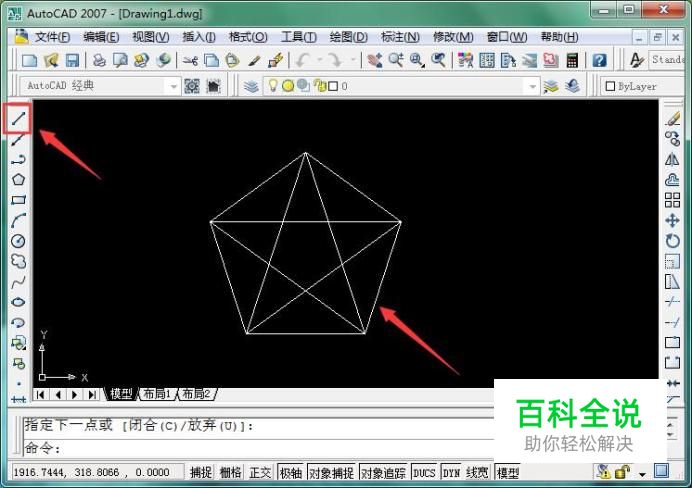

    然后利用旁边的直线命令。用直线连接正五边形的每两两顶点，出现如下图所示的图形：

  • 04

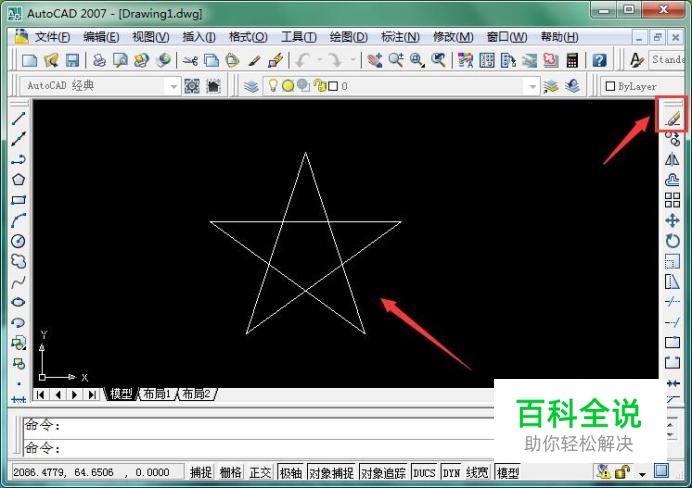

    连接好两两顶点之间的直线后，利用删除工具(或者使用删除快捷键e)，删除外面的正五边形，如图所示：

  • 05

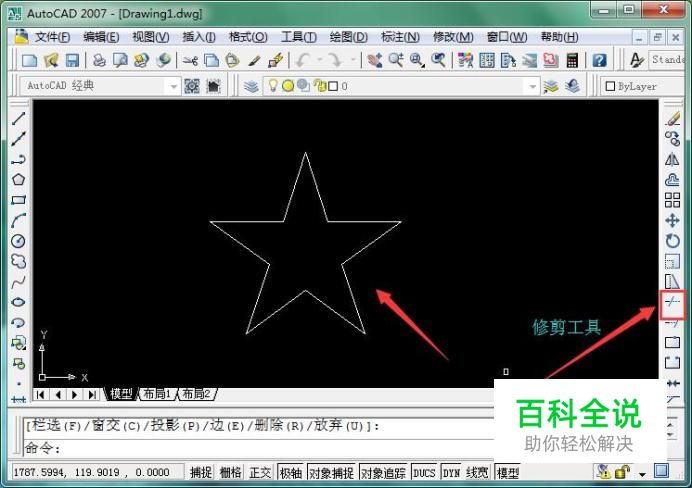

    然后利用旁边的工具栏中的修剪命令，将五角星内部的直线除去，出现如下图所示的图形：

  • 06

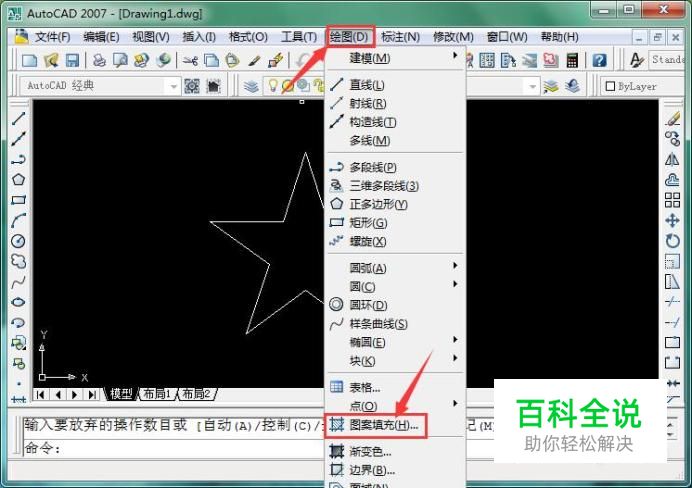

    接下我们填充五角星内部的颜色。在上方工具栏中找到“绘图”选项，在其子菜单栏中找到“图案填充”选项，点击确认，如图所示：

  • 07

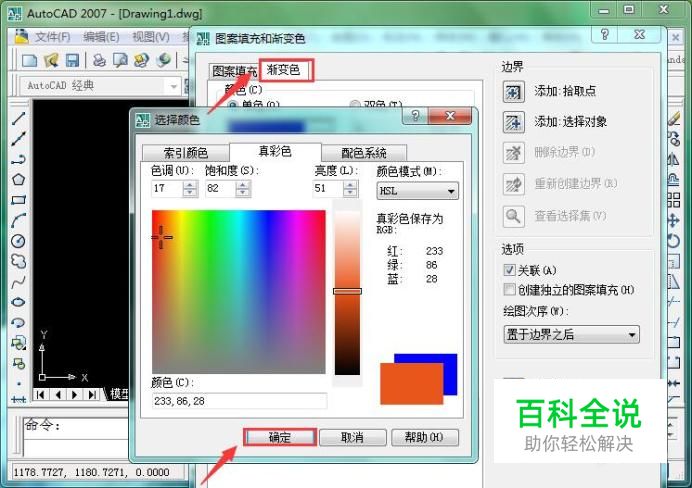

    在新弹出的对话框中选择“渐变色”，选择一种自己喜欢的颜色，然后点击下方确认选项，返回到上一界面，如图所示：

  • 08

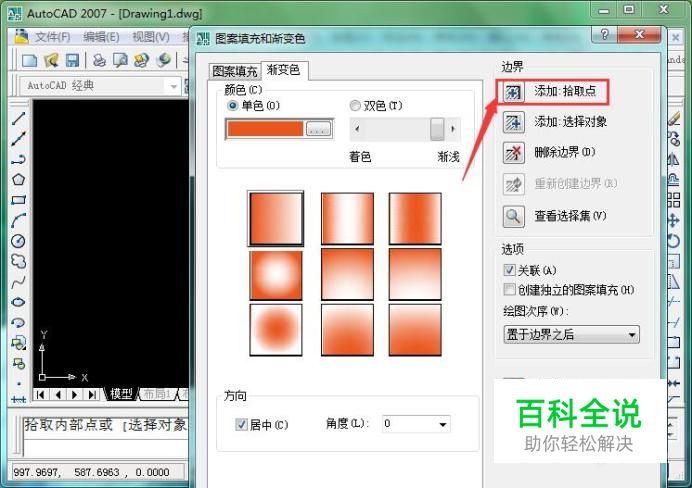

    在返回的界面中点击“添加：拾取点”选项，进行图案的填充，如图所示：

  • 09

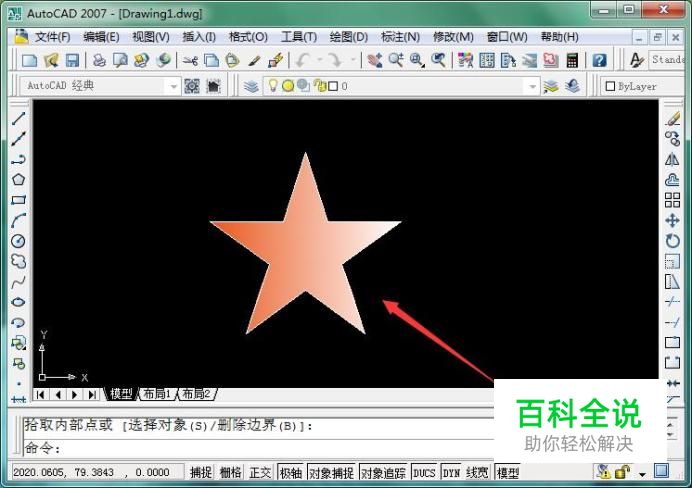

    填充图案完毕后，这时候一个红色的五角星就绘制好了，是不是觉得很简单呢！如下图所示：
