Gnuplot是一款科学绘图工具，可以把数据及数学函数转换为二维或三维图形。上次小编介绍了如何安装Gnuplot，今天小编以正弦函数为例子，教大家如何使用gnuplot画出美观的二维曲线图。

操作方法

01

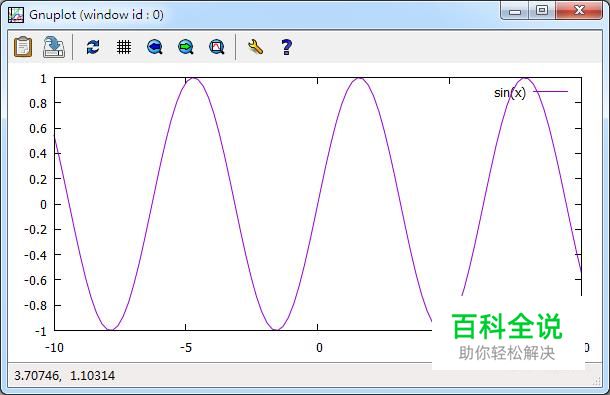

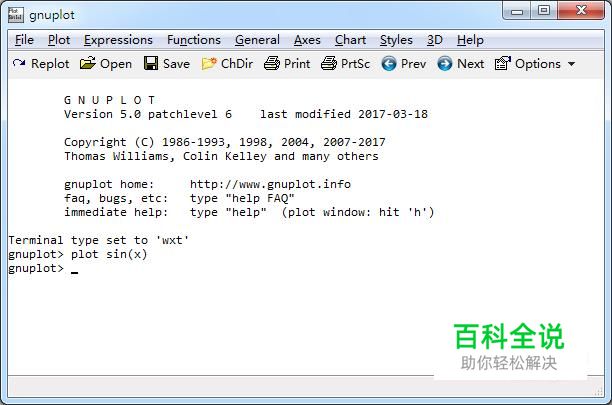

首先输入： plot sin(x) 此时，在新窗口中绘制的曲线图，所有设置都是默认的。
02

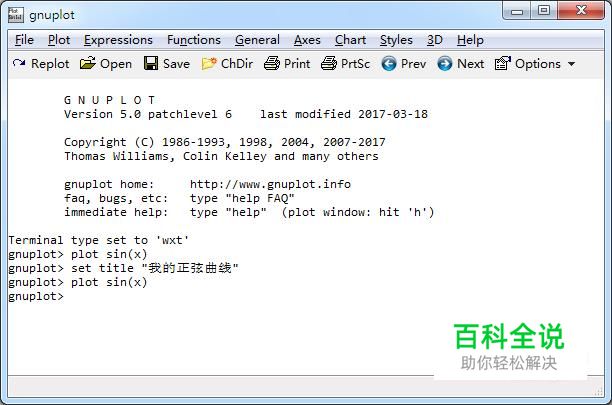

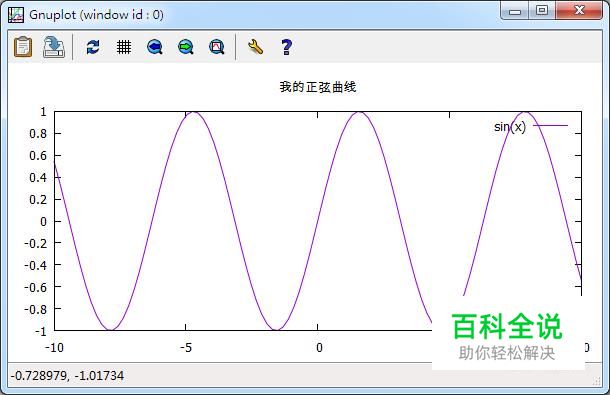

给曲线图添加名称: 输入命令：set title “我的正弦曲线”，再输入 plot sin(x)。完成这两条命令后，曲线图的名称就设置好了，并出现在曲线图上方。
03

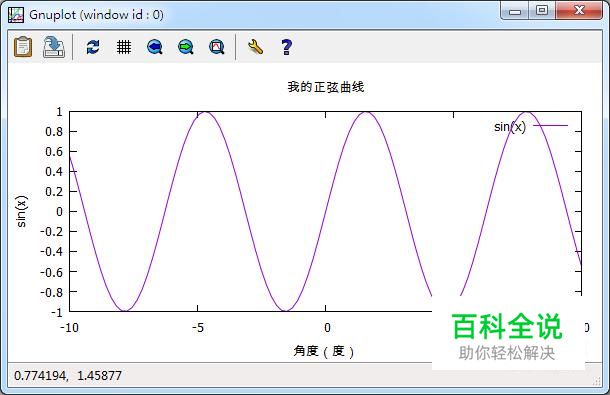

设置坐标轴名称: 上面的曲线图中没有坐标轴名称，接下来我们给坐标轴加上名称。输入命令：set xlablel ‘角度（度）’，设置X轴名称。输入命令：Set ylabel ‘sin(x)’, 设置Y轴名称。重新再绘制曲线时，轴坐标名称就出现了。
04

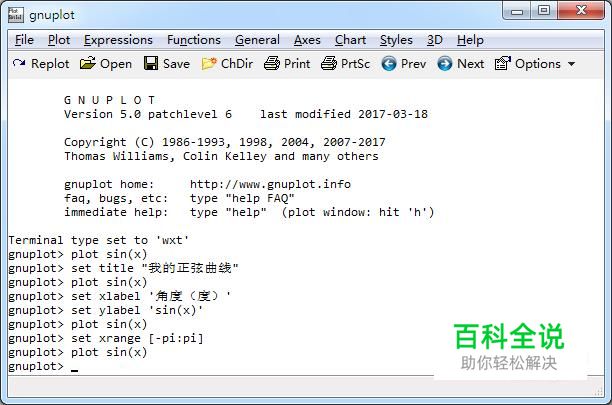

设置X轴范围：上图中X轴默认的范围是-10到10，我们现在把范围限定到我们需要的范围内，比如-π到π。输入命令： set xrange [-pi:pi]，然后输入 plot sin(x)。可以看到新图中，X轴坐标范围设置好了。
05

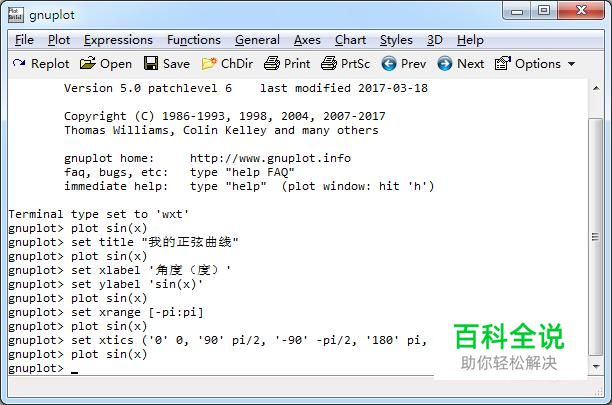

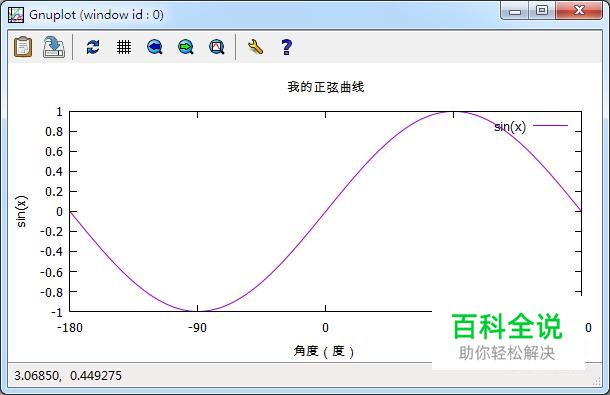

设置X轴上的坐标刻度值: 现在X轴坐标刻度值对应的单位是弧度，我们把X轴的刻度值设置成对应的角度值。输入： set xtics (‘0’ 0, ‘90’ pi/2, ‘-90’ –pi/2, ‘-180’ –pi, ‘180’ pi)，然后输入 plot sin(x)。这样X轴上的坐标值就设置好了。
06

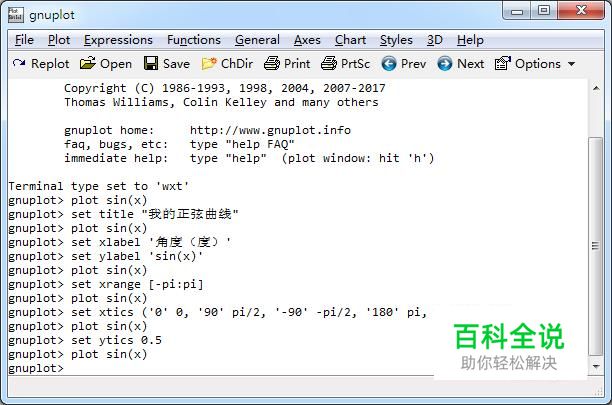

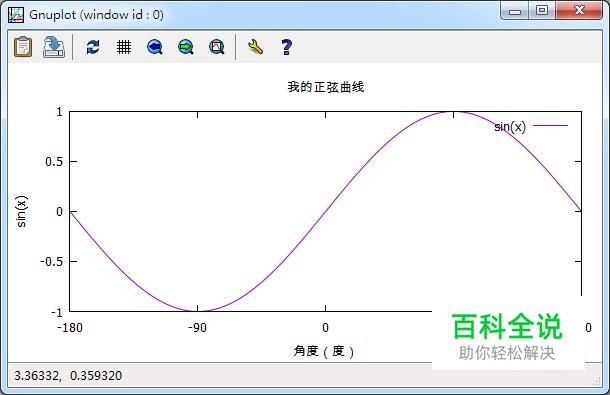

设置Y轴上的坐标值: 现在曲线图Y轴上的坐标间隔为0.2，看起来有些密集，我们将其修改一下，设置成间隔0.5。输入命令：set ytics 0.5 ，然后输入plot sin(x)。
07

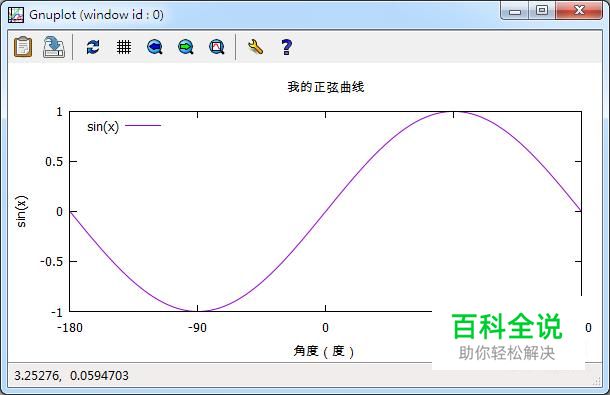

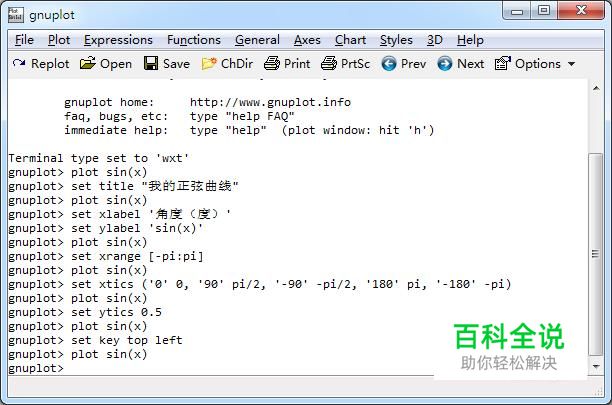

设置图例位置：曲线图图例默认是在右上角位置，但我们看到它遮盖住了曲线。为了更美观，我们可以修改图例的位置，在gnuplot中，图例叫key。输入命令：set key top left，将图例修改到左上角位置，然后输入plot sin(x)。我们看到修改后的曲线图，图例位置已经移到左上角位置。
08

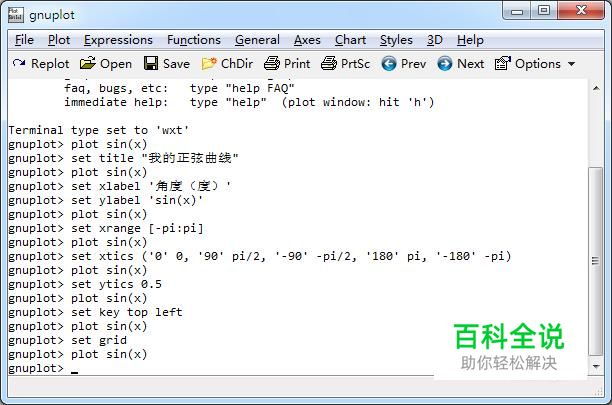

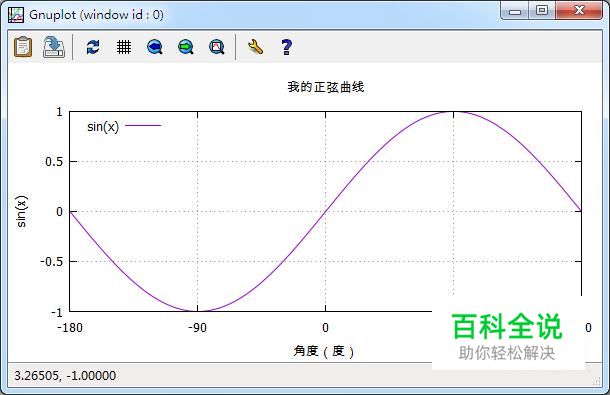

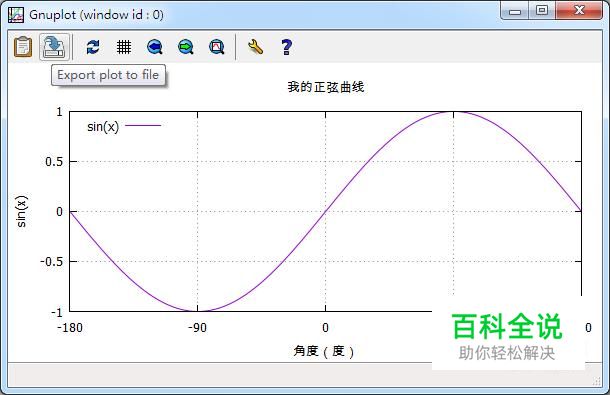

设置网格：如需要的话，可以输入命令: set grid 来加上网格。移除网格的话，则输入命令：unset grid 即可。
09

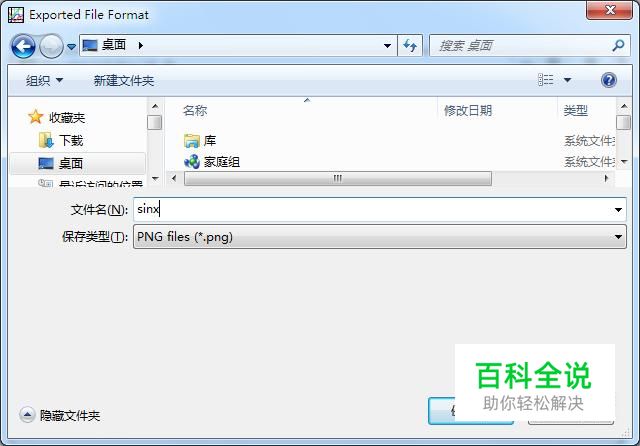

保存图片：点击工具Export plot to file, 选择保存路径，设置一个图片名称，点击保存即可。
10

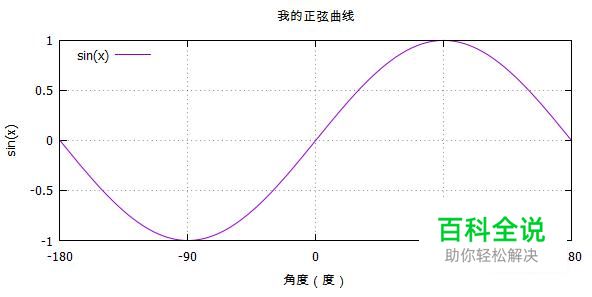

找到保存的图片，打开看看。这时的曲线图没有了Gnuplot显示界面的边框和工具栏，显得更加整洁美观。
