MATLAB两种方式绘制圆

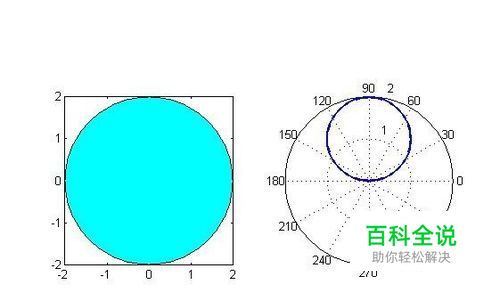

本文基于MATLAB，采用两种方式绘制圆，一种是直角坐标系下plot(x,y)绘制圆，另外一种是极坐标系下polar(theta,rho)绘制圆。
操作方法
- 01

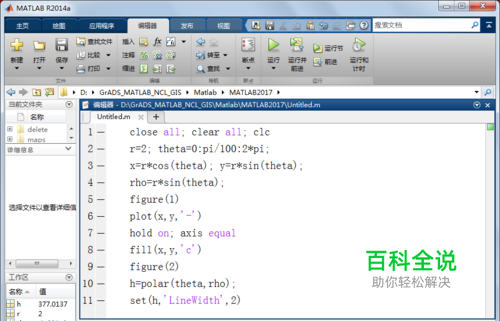

第一，启动MATLAB，新建脚本（Ctrl+N），输入以下代码： close all; clear all; clc r=2; theta=0:pi/100:2*pi; x=r*cos(theta); y=r*sin(theta); rho=r*sin(theta); figure(1) plot(x,y,'-') hold on; axis equal fill(x,y,'c') figure(2) h=polar(theta,rho); set(h,'LineWidth',2)
- 02

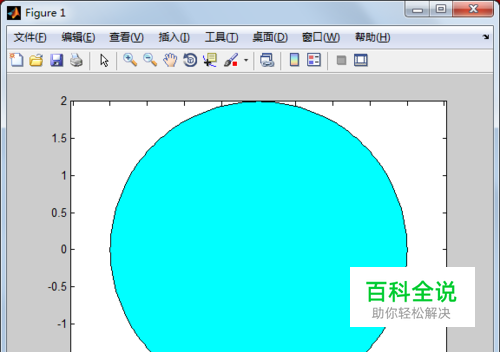

第二，保存和运行上述脚本，在figure(1)中得到plot(x,y)和fill(x,y)绘制的圆。
- 03

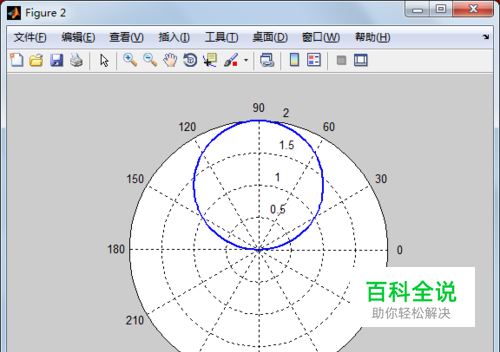

第三，保存和运行上述脚本，在figure(2)中得到polar(theta,rho)绘制的圆。
- 04

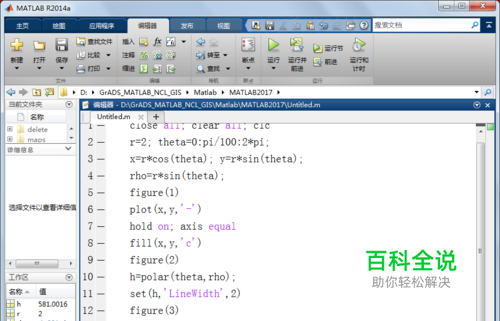

第四，可以将plot(x,y)，polar(x,y)绘制的圆画在一张图上，只需要接着输入以下代码： figure(3) subplot(1,2,1);plot(x,y,'-');hold on; axis square fill(x,y,'c') subplot(1,2,2);h=polar(theta,rho);set(h,'LineWidth',2)
- 05

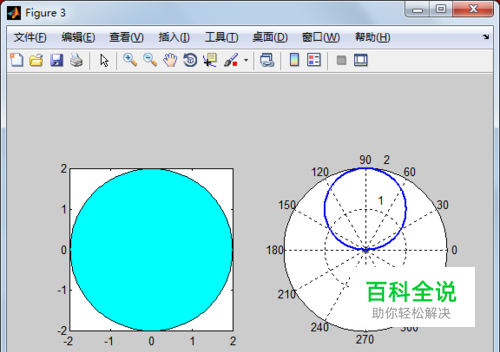

第五，保存和运行上述增加后的脚本，在figure(3)中将plot(x,y)，polar(x,y)绘制的圆画在了一张图上。
