SolidWorks中如何快速创建一个3.2x50的开口销？
其实很简单，
因为，SolidWorks自带的设计库中就有开口销的模型，我们只要更改就可以了。
（如果SolidWorks软件功能齐全的话，Toolbox中更是有现成的开口销可以调用）

操作方法

01

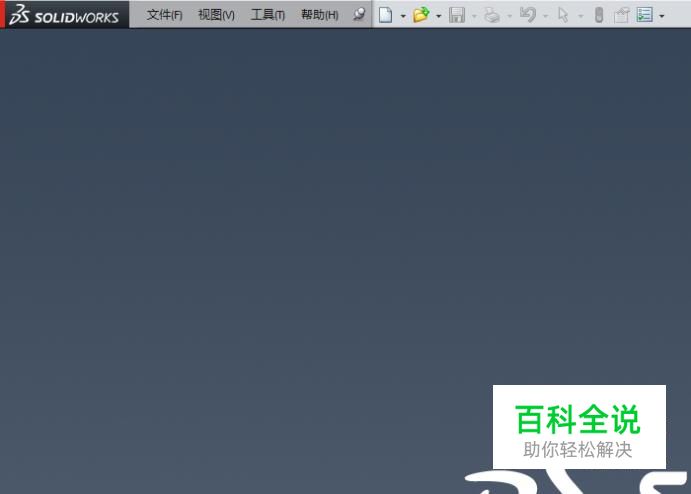

如下图所示，打开SolidWorks软件。（千篇一律的开头）
02

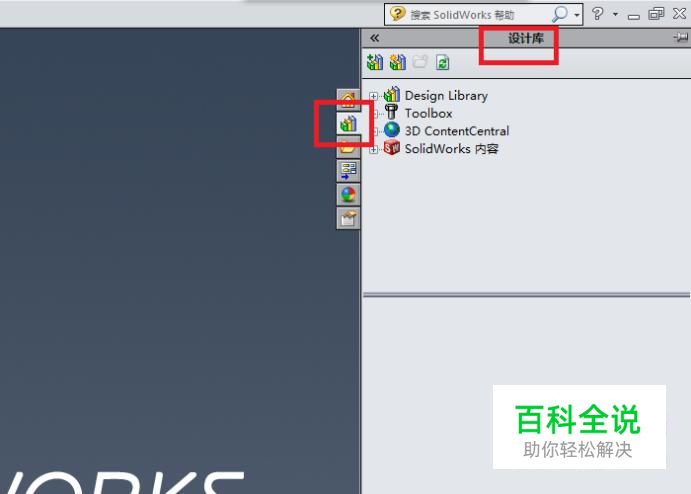

如下图所示，在软件的右边，点击“设计库”图标（下图中左边红色框选中的图标），软件弹出“设计库”。
03

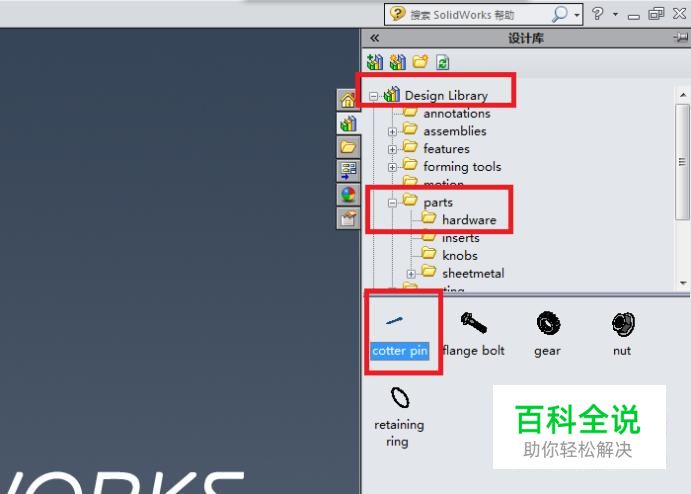

如下图红色框选所示，在设计库中一层一层展开，直到找到开口销图标。 -Design Library --parts ---hardware ----cotter pin（开口销图标）
04

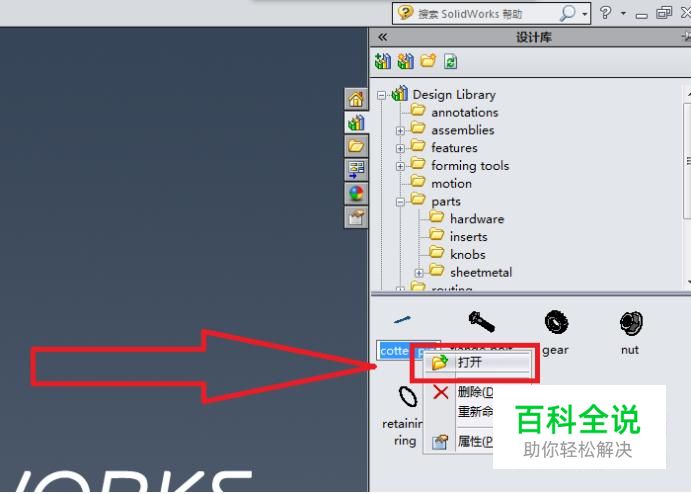

如下图所示，鼠标左键单击开口销图标，选中它，然后，单击鼠标右键，弹出下拉菜单，然后，点击下拉菜单中的“打开”。（或者，直接鼠标左键双击开口销图标，也能打开开口销模型）
05

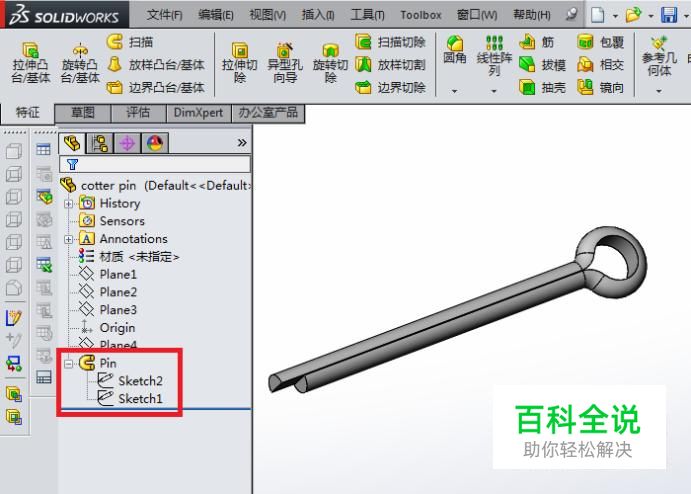

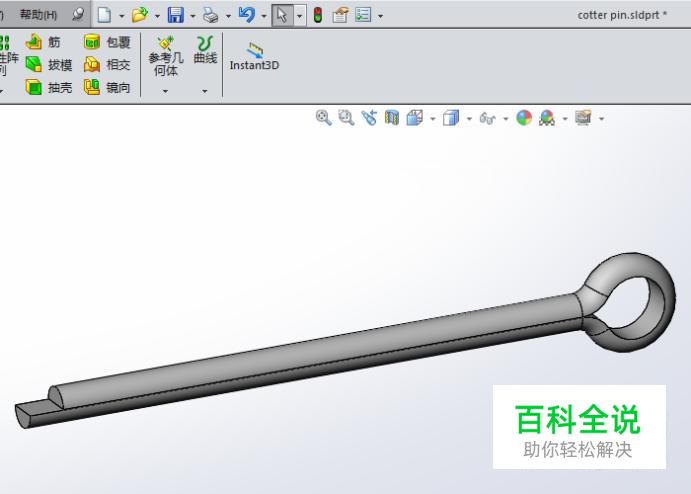

如下图所示，一个开口销模型成功打开了。注意设计树中的“pin”，后面用得到。
06

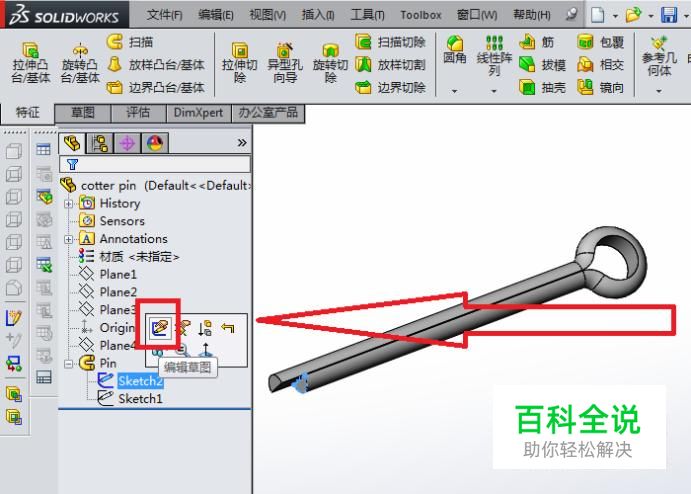

如下图所示，在设计树中找到“pin”，展开它，然后，鼠标左键单击“Sketch2”，软件自动弹出一个工具栏，点击第一个“编辑草图”图标。
07

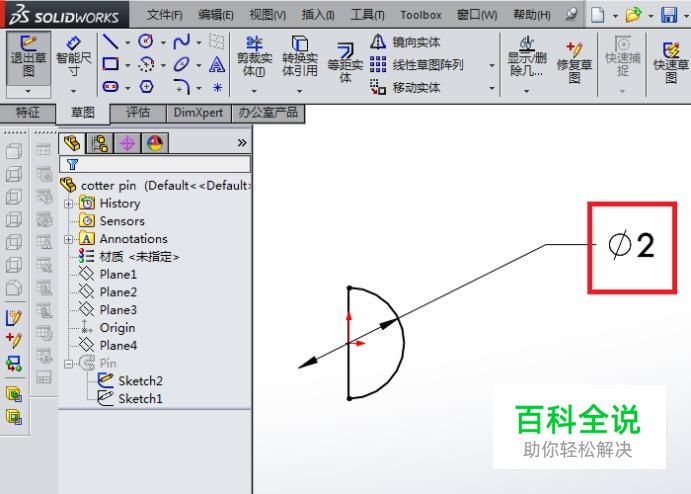

如下图所示，红色框选中的尺寸ø2是开始默认的开口销直径尺寸，也是我们要更改的尺寸。
08

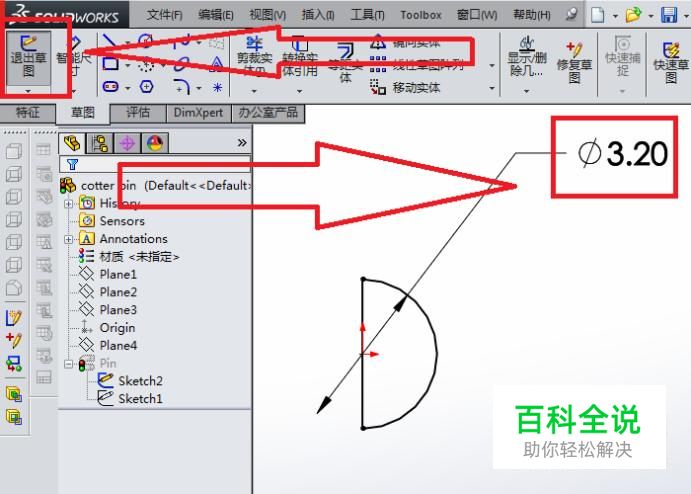

如下图所示，我们将ø2改成了ø3.2，（右边的红色框选）然后，我们点击草图工具栏中的“退出草图”（左边的红色框选）。
09

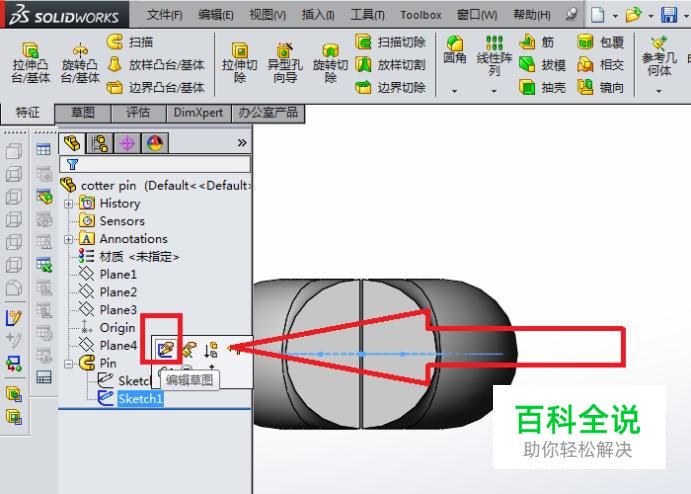

如下图所示，退出了草图，重复第6步中的操作，只是这里鼠标左键点击的是“Sketch1”。
10

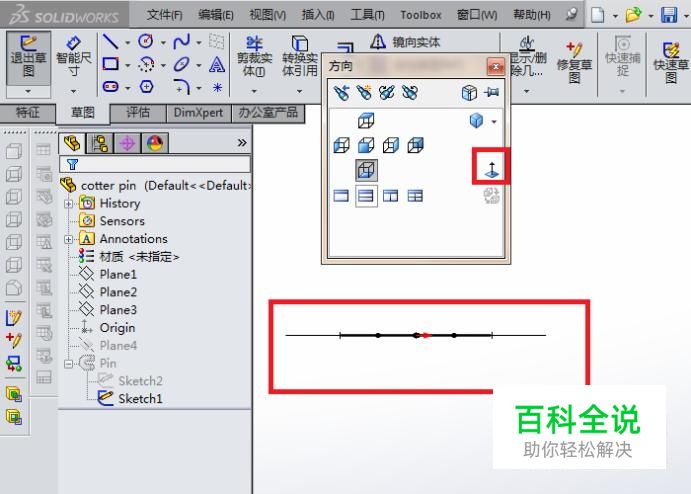

如下图所示，进入到草图状态，但是，方向不利于编辑，所以，单击键盘上的空格键，弹出下图所示的“方向”对话框，然后，点击小红色框选中的方向图标。
11

如下图所示，方向调整完毕，注意尺寸，哪些是我们需要修改的，哪些是不需要修改的。
12

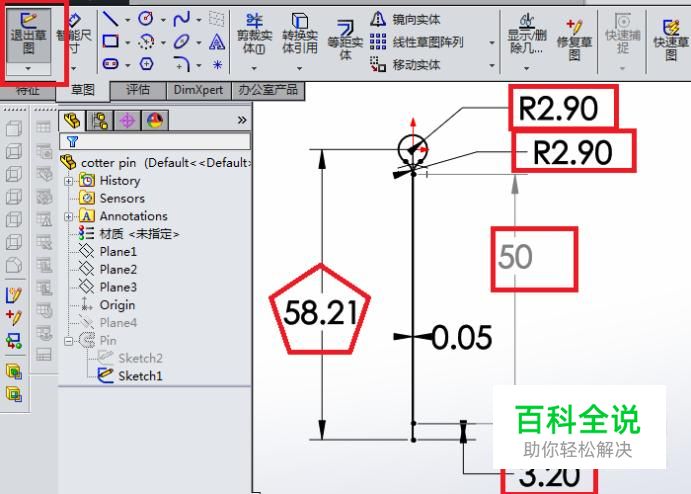

如下图红色框选所示，框住的尺寸都是需要修改。注意到那个五边形框住的尺寸58.21没有，通过这个尺寸，可以将它右边的尺寸调整到50，这个50才是我们需要的。因为，我们的开口销规格是3.2x50。以上，更改完尺寸之后，点击工具栏中的“退出草图”图标。
13

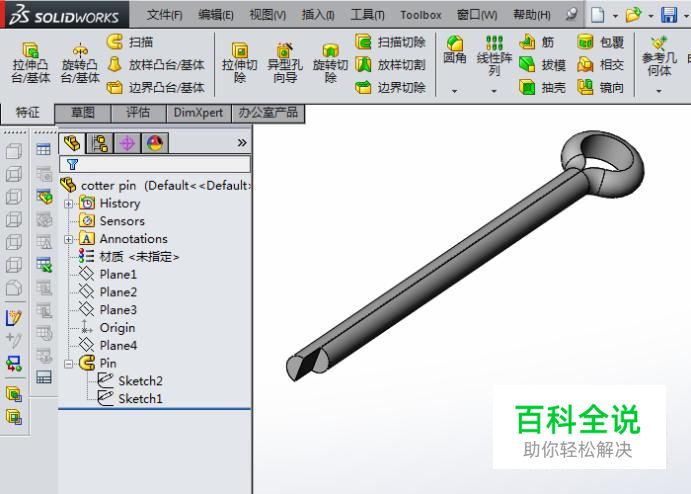

如下图所示，一个3.2x50的开口销就创建成功了。怎么样，是不是很简单。
