如何使用matlab画箱线图或者盒图

2024-03-26 16:16:45

在很多的论文和报告中，我们看到箱线图（box-plot)也称作盒图，能提供有关数据位置和分散情况的关键信息，尤其在比较不同的母体数据时更可表现其差异。下面我向大家介绍如何用matlab绘制箱线图。

操作方法

01

首先下载matlab软件，我使用的软件是matlab R2012a
02

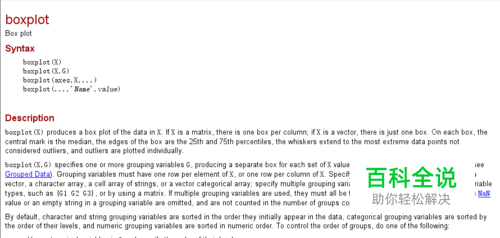

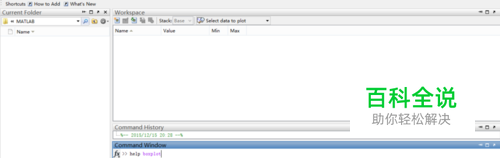

打开了matlab后，我们可以用help boxplot命令来查看与绘制箱线图有关的相关命令，并且可以看到boxplot函数的所有属性。
03

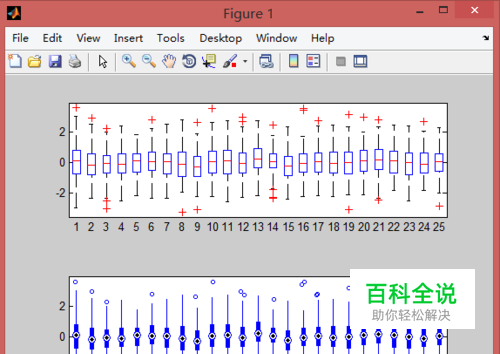

例子：可以使用Random 函数生成随机数 X = randn(100,25); subplot(2,1,1)；boxplot(X) 采用boxplot 生成两个箱线图, subplot是子图的意思，第一个箱线图是traditional 模式 subplot(2,1,2)；boxplot(X,'plotstyle','compact')第二个箱线图是compact模式

方法/步骤2

01

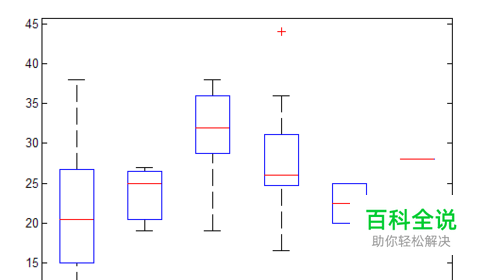

箱形图提供了一种只用5个点对数据集做简单总结的方式。这5个点包括中点、Q1、Q3、分部状态的高位和低位。箱形图很形象的分为中心、延伸以及分部状态的全部范围。在箱线图中可以很明显的看出上下四分位数（Q1和Q3）和中位线。
02

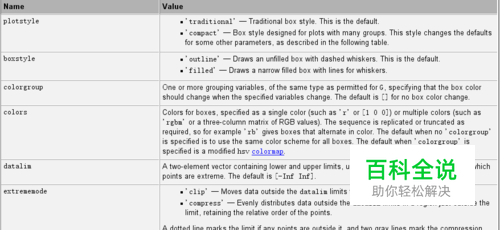

如果要更改箱线图的样式，可以在boxplot之后添加属性例如需要修改箱线图的样式：boxplot(X,'plotstyle','compact') 使用plotstyle 属性需要修改箱线图的颜色：boxplot(X,'colors','r')；r是红色，g是绿色，b是蓝色需要修改箱线图的boxstyles等可以根据 boxplot的属性介绍，按需修改
03

最后一个小tips 如果想取消掉盒图的xticklabel 可以使用 set(gca,'XTickLabel',{' '})来取消到图的x坐标递增的数值，这样可以使得我们的箱线图更美观哦~

赞 (0)
