AutoCAD中如何将两个对象快速中心对称？

2024-03-29 17:31:33

AutoCAD中如何将两个对象快速中心对称，不用辅助线能不能达到效果呢？

操作方法

01

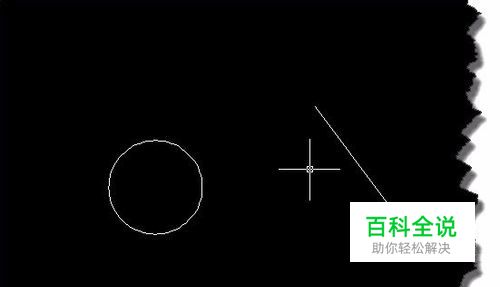

我们简单举例说明一下，如图所示，我们快速将这两个图形中心对称呢
02

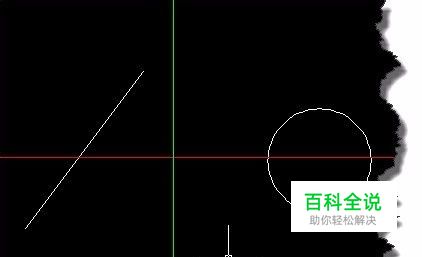

我们先分析一下原理，我们作一水平线，与两个对象相交。
03

以两个交点为线段的中点，作一条垂直线，如图所示。
04

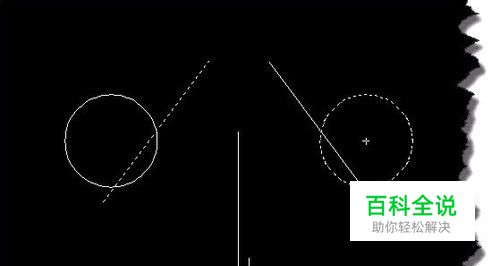

我们可以以这一垂线，做镜像处理，就达到目的了。
05

那么怎么不要辅助线来达一目的呢？打开捕捉设置命令。
06

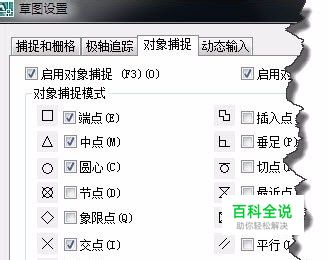

选择中捕捉的点，我这里选择中点，你根据实际情况选择。
07

打开”对象捕捉“、”对象追踪“和”正交“命令。
08

输入MI命令，空格后选择这两个对象。
09

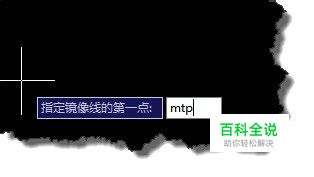

在选择镜像第一点时输入MTP
10

这个时候选择直线的中点。
11

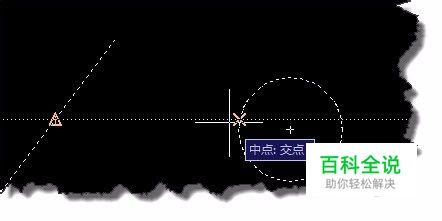

通过对象追踪选择中点水平线上与直接相交的另一个点
12

打开正交后点击垂直位置上的任意一点
13

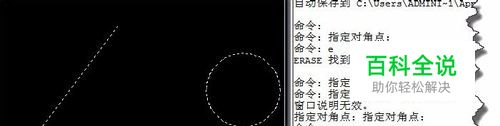

当然你可以根据情况是否删除源对象。
14

最后就得到我们想要的图形。
