AutoCAD中正多边形的使用方法,它的快捷键为pol

正多边形的快捷键为pol,在数学里面,正多边形的定义为:每一条边都是相等的,而且内角都是相等的。正多边形,最少需要3条边的。

操作方法

  • 01

    多边形有内接或外接之分。

  • 02

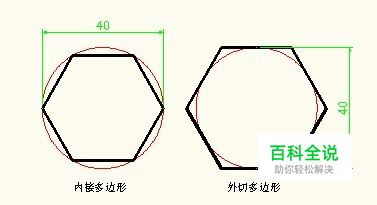

    这两个六边形是有区别的,从图中看到,内接于圆的圆大小比外切于圆的大小小。

  • 03

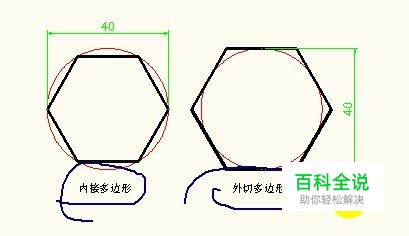

    内接多边形:指多边形在圆里面,且多边形的每个角都与圆相接的关系。

  • 04

    外切多边形:指多边形在圆外面,且多边形的每个边都与圆相切的关系。

  • 05

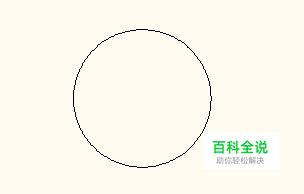

    尝试把上图的多边形画出,先把直径为40的圆画出:

  • 06

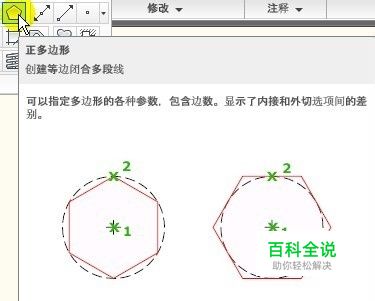

    选择正多边形。

  • 07

    提示出:“输入边的数目”

  • 08

    输入“6”空格,提示:“指定中心点或边”

  • 09

    点击圆心,提示出:“内接于圆/外切于圆”

  • 10

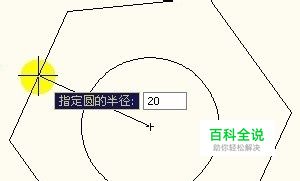

    先选择内接于圆,提示“指定圆的半径”即为20,输入“20”

  • 11

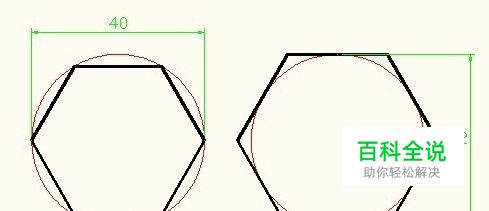

    如果外切于圆,选择“外切于圆”,圆的半径为20,生成图像。
