如何用SketchUp2014画旋转楼梯

2024-03-19 20:39:33

旋转楼梯其流线造型
优美、典雅、美观、节省空间，常用于楼层数不多的写字楼、居民楼或作为建筑小品布置在庭院或室内使用。
以下呈献
SketchUp2014画旋转楼梯的过程，供广大SketchUp初学者、爱好者学习。

操作方法

01

首先点击圆工具（Ｃ）画半径700mm的圆；再点击偏移工具（Ｏ）拖动，输入偏移值2000mm，画成大外圆；
02

点击直线工具（Ｌ）连接从圆心到外圆上的任意的两点。
03

点击橡皮工具擦去多余的线条；全选(ctrl+A),右键单击形成组件；选中组件，点击旋转工具（Alt＋R），按（ctrl）加选；旋转一定角度(使新生成的直边和原组件直边重合)，输入 x8; 形旋转楼梯的俯视图。
04

全选双击其中的一个组件，按拉伸(Ｐ)拉伸150mm，形成台阶厚度；再按拉伸(Ｐ)+ctrl，向上垂直拉伸10mm;
05

点击移动工具（Ｍ），这是个繁琐的过程，要细心操作，最后形成空间台阶如图。
06

点击进入其中一个组件，点击圆工具（Ｃ），画个半径70mm的栏杆防护栏；点击拉伸工具（Ｐ），输入1500mm，形成防护栏。
07

护栏横杆初始形态：点击直线工具（Ｌ），连接各竖杆中心点；全选直线，右键单击形成群组; 双击进入群组，用圆工具（Ｃ）画直径70mm的圆; 选中该圆点击路径跟随工具（Alt＋F）;形成一条横杆。
08

护栏完成形态：点击移动工具（Ｍ），选中护栏横杆群组，向下移动，输入值300mm；再输入Ｘ2，形成完整的3条护栏。
09

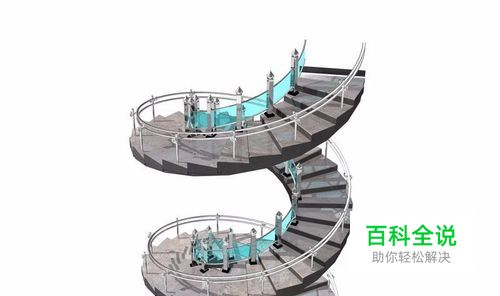

：给旋转楼梯添加自己想要的材质，这个可以自由发挥；（本人添加效果展示）
