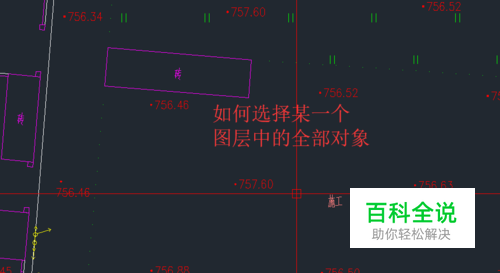

cad如何快速选择某一图层中全部图形

2024-03-29 04:31:15

cad在工程制图是常用软件，在绘图过程中，一定要分开图层，这样方便以后进行修改，这里小生说一下如何快速选择图层中的全部图形。

操作方法

01

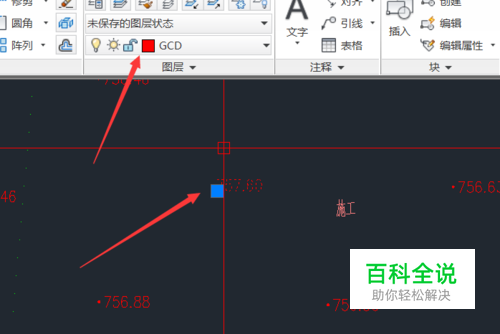

方法1：首先，点击你想要选择的图形，选中之后，可以查看到该图形所在的图层。
02

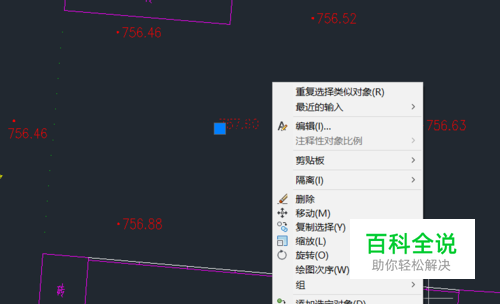

然后使用鼠标，点击右键，再弹出的位置，这里有两个功能键：选中类似图形，以及快速选择。如果是想要选择全部类似的图形，直接点击选择类似图形即可快速选中。
03

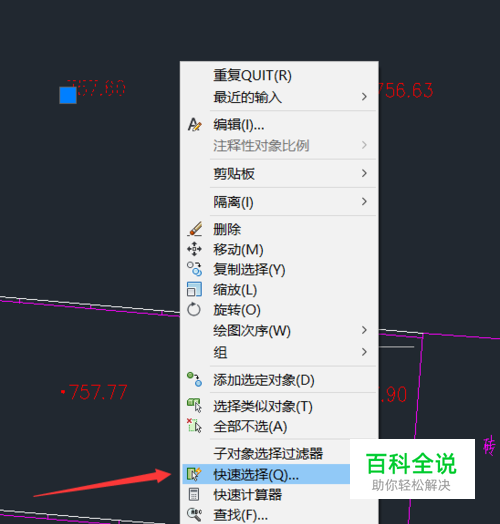

如果你想要选中整个图层中的全部图形，但是该图形中形式各样，这时候，点击选中快速选择。
04

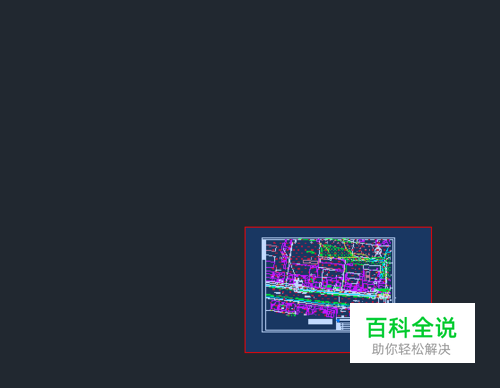

在快速选择弹出的对话框中，在应用到这一栏中，点击图示位置，选择整个图形或者点击右侧的选择，在图中选择你要选择的图形区域。
05

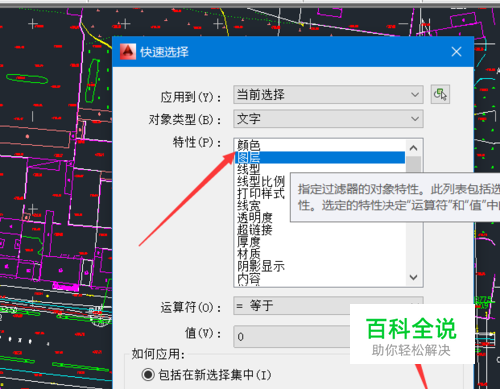

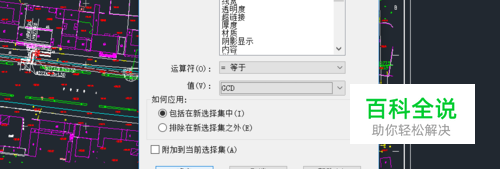

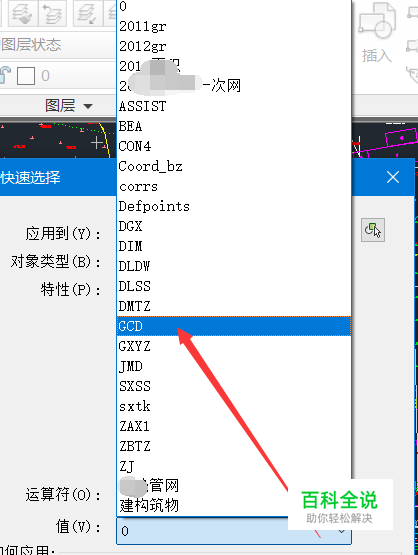

然后特性一栏中，选择特性栏中的图层，运算符中：选择=等于符号，然后在下方的图层中，选择刚刚确定的图层。
06

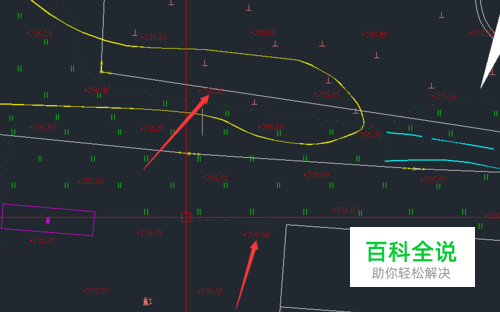

上面设置完成之后，点击下方的确定，即可完成快速选择。这种设置方法是可以选择的选项很多，不仅仅是选择一个图层的元素，还可以选择图层中的特性等各种属性。快捷命令为：qselect
