solidworks中重要的快键键【1】

作为一名工程设计制图人员，为大家分享一篇SolidWorks中那些很重要的快捷键，将会提升你的绘图速度。

操作方法

  • 01

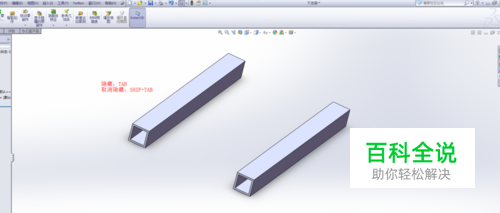

    第一个快捷键：隐藏、取消隐藏，因为在我们各种零部件转配过程中优势需要用到隐藏命令，方便我们装配或者查看相关的效果，隐藏快捷键为TAB，取消隐藏为shift+tab（需要在隐藏的位置按快捷键）。（装配环境下有效）

  • 02

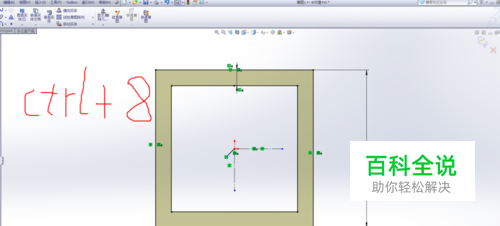

    第二个快捷键：正视于，绘制草图时，我们可以直接使用快键键而不用去在界面上点击图标，省时间很多，而且第二次使用时方向会改变，这样我们有多种角度绘制草图。快捷键：Ctrl+8

  • 03

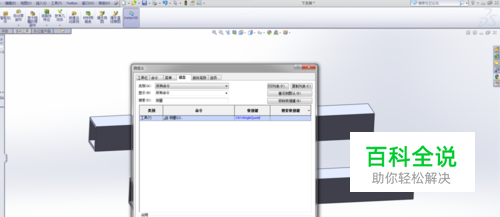

    第三个快捷键：实体测量工具，在装配环境中经常会使用到，因为我们可以测量2个零件之间的距离，或者一个零件的长度，能测量角度等数据，这个需要我们自行设置的。比如在自定义中设置为Ctrl+~（手势方便自己经常使用）

  • 04

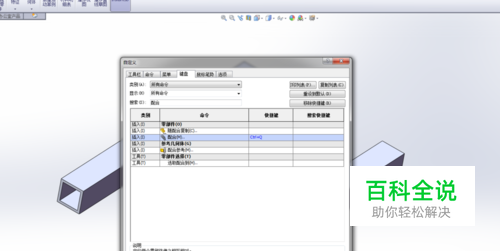

    第四个快捷键：配合，在装配中经常要用到这个，我们可以直接点击图标或者选零件后在它弹出的图标框中选择配合，当然我们可以设置快捷键，一般我在自定义中设置为Ctrl+Q，也是因为手势方便。（同时也因为这个原有的快捷键不常用）

  • 05

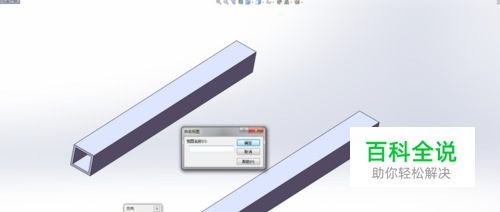

    第五个快捷键：方向视图定义，也就是快捷键是空格，那么有什么作用呢？一般在用工程图的时候我们需要用到他另外一个方向视图，这样我们就要新建一个方向视图了，这就用到了，不需要再菜单栏中寻找。

  • 06

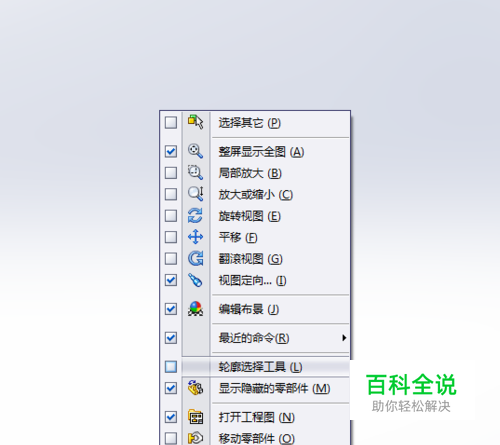

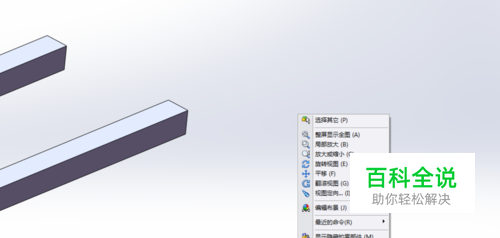

    设置我们鼠标右击选项，比如我们可以取消这些不必要的选项，在我的工作中常常需要打开工程图，那么我就设置右击鼠标，就能快速找到的工程图选项了。
