CAD2011功能之消除重线
浩辰CAD发布了最新版软件“浩辰CAD2011”，该软件相较同类软件不仅界面风格更为清爽直观，而且新增了不少新功能，笔者第一时间下载试用了浩辰CAD2011，现在向大家介绍一个新增功能：消除重线。浩辰CAD2011的这个功能也许叫消除重合对象更准确，因为它不仅可以处理重合的直线、圆、多段线等线性对象，还可以处理完全重叠的图块、文字、标注、面域等其他各类对象。此外，消除也并不是简单的删除，不仅需要对图形的图层、颜色、线型等相关属性进行判断，而且可以对于部分重叠的二维和三维多段线、圆及圆弧、直线重合的部分进行删除或连接的功能。利用此功能不仅可以清除图纸中的冗余图形，而且可以避免由于图形重叠引起的编辑、打印等相关问题。
步骤/方法
- 01

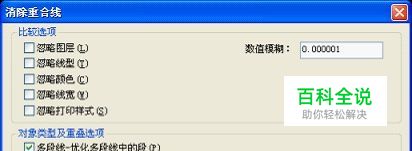

习惯使用浩辰CAD经典界面的设计师可在下拉菜单中选择“扩展工具>编辑工具>消除重合线”调用消除重线功能，喜欢使用功能区的设计师可在“扩展工具”功能区中单击“消除重线”按钮，如下图所示。 消除重线的操作很简单，调用命令后，在图面上要进行处理的区域，将弹出如下图所示的对话框。 从对话框可以看出，此功能默认只处理图层、线型、颜色、线宽、打印样式的常规信息相同的对象，但在一些特殊情况下我们也可以忽略其中的一些属性，如颜色、线宽、线型等，对于这些属性不同的重叠对象也进行消除处理。
- 02
下面通过几个简单的例子来看消除重现适用的几种状态。 例一 删除完全重合的对象 两个或多个完全相同的对象如果完全重合，通常只需要保留一个，其他的对象显然是多余的，会被直接删除。我们以图块为例来看一下，如下图所示。
- 03

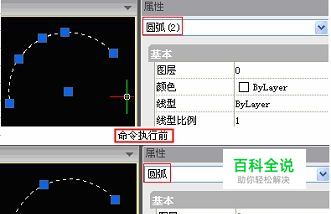

例二 消除重合的圆弧 如果两段半径和圆心相同的圆弧部分重合，多段线编辑（pedit）命令也无法对这两条圆弧进行连接处理，消除重线功能就可以将这两条线段合并成一段完整的圆弧，对于部分重合的直线也可以进行类似处理。如下图所示。
