cad如何创建块

CAD是常用的绘图软件，一些常用的必须掌握，如果加上快捷的话，那就溜得飞起。究竟如何创建块呢，废话不多说，以CAD2008为例，直接看步骤吧

操作方法

  • 01

    找到CAD，并打开，打开界面如下图

  • 02

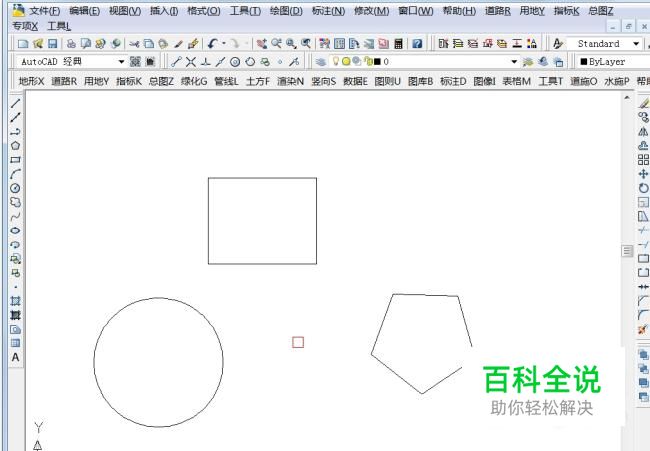

    随意绘制几个图形，作为绘制块的依据，如圆形、矩形等

  • 03

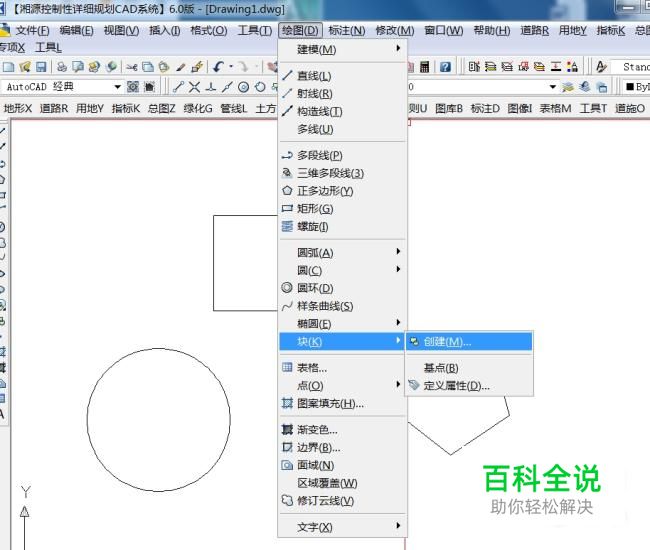

    单击“绘图”-“块”-“创建”命令

  • 04

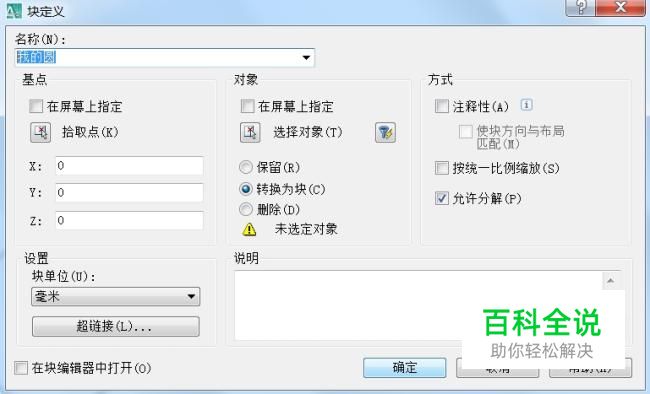

    在弹出块定义对话框，填写名称，然后确定

  • 05

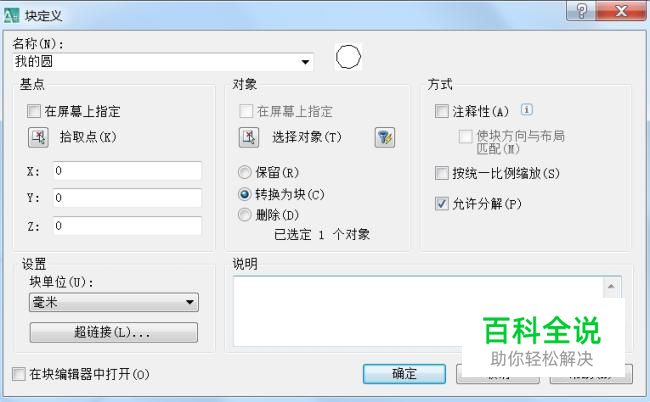

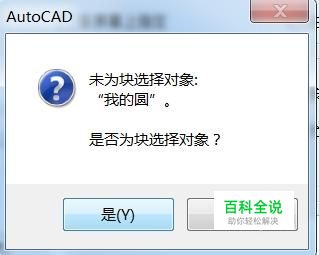

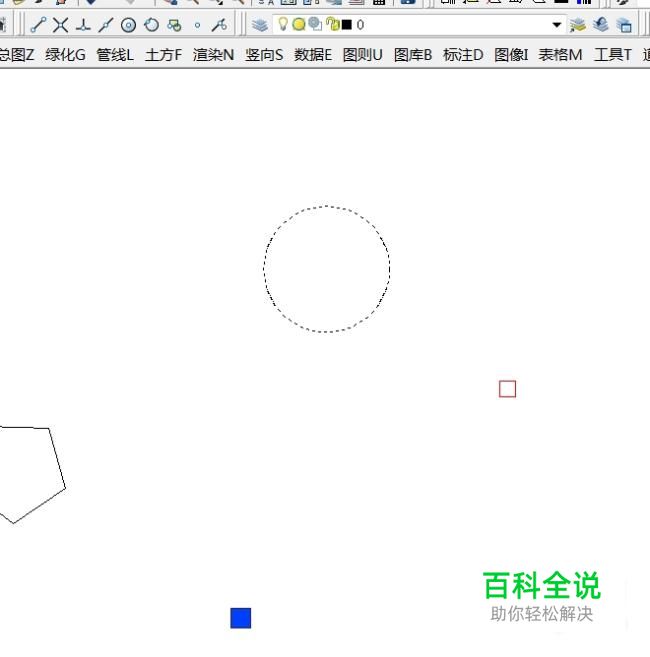

    确定后，在弹出的对话框中选择-是Y。然后选取对象圆，再单击确定即可，便完成了操作。

  • 06

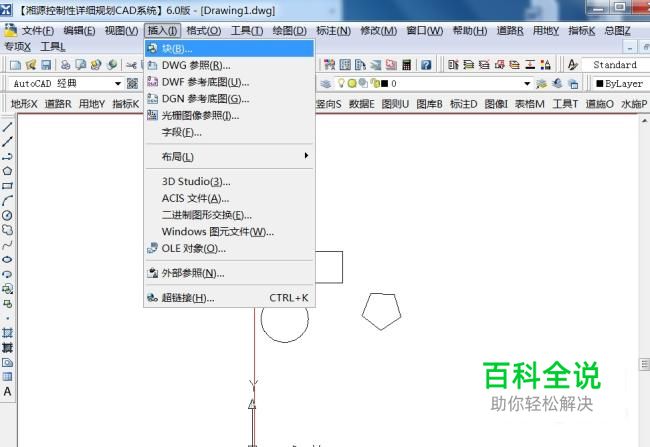

    是否创建成功，还需要查看下，如何查看？可以通过插入块来检验。 选择：插入-块 命令

  • 07

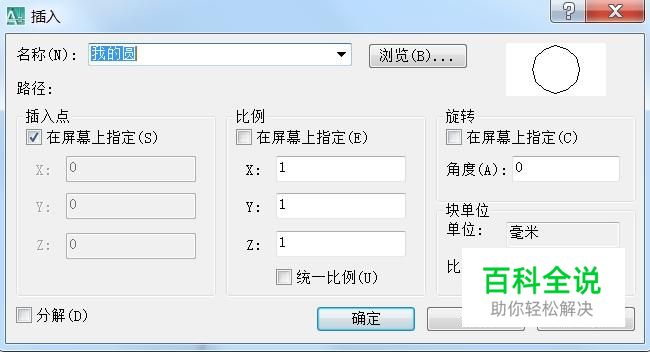

    在弹出的对话框中，会出现“我的圆”的块。

  • 08

    单击enter键，便可以插入自己创建的块了。说明块创建成功。
