PLC软件编程之全自动洗衣机控制系统-2

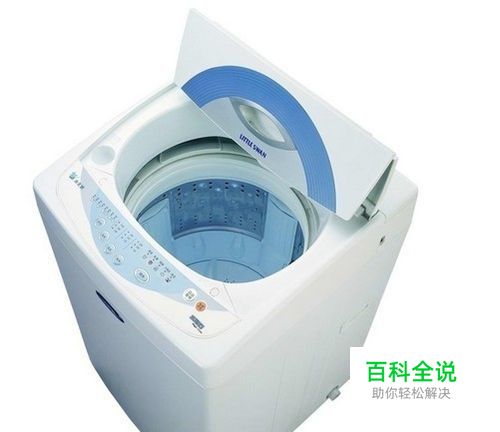

全自动洗衣机控制系统的工艺要求：
① 面板上设置一个点动按钮作为电源开关，按一下电源打开，系统通电；再按一下电源关闭。
② 系统通电后，系统进入参数设置状态，可以通过两个点动按钮设置洗涤时间。漂洗次数、脱水时间。
③ 再设置一个点动按钮控制洗衣过程的启动和停止，电源打开时，按一下启动洗衣过程，此过程中，参数不可以设置。
④ 洗衣工程按设定好的参数进行自动运行，在任意时刻按下这个按钮，则停止洗衣过程，系统进入参数设置状态。
⑤ 参数显示部分省略。
⑥ 洗衣过程分为洗涤、漂洗、脱水3个基本流程，其中脱水时，控制系统将离合器合上，由洗涤电动机带动内筒停止甩干。
由于每篇经验只能传输20张图片，所以分开几篇讲述。
接上篇经验继续：

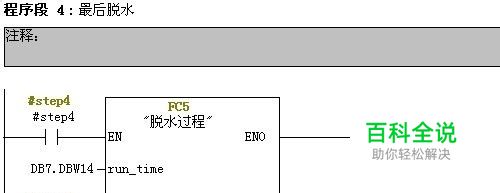

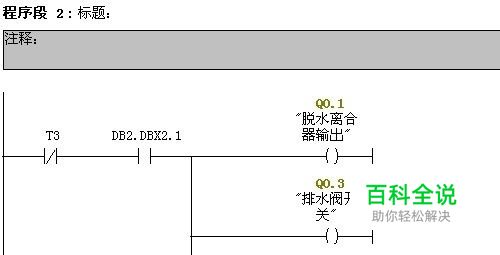

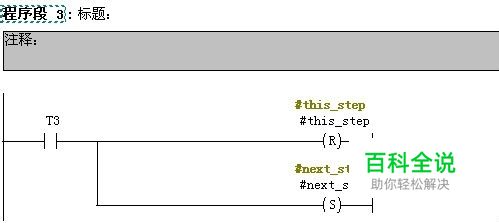

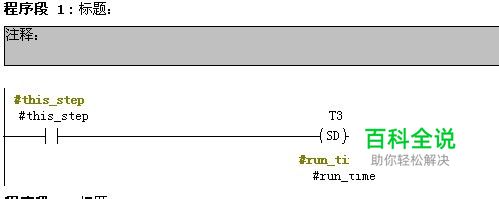

脱水过程FC5：
脱水电动机转动直到定时时间到。

操作方法

  • 01

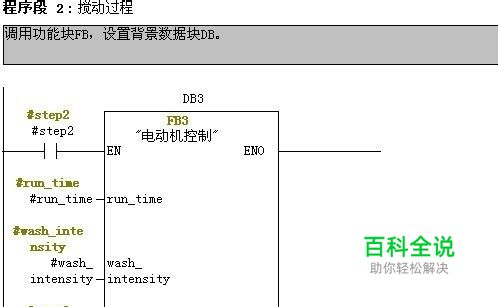

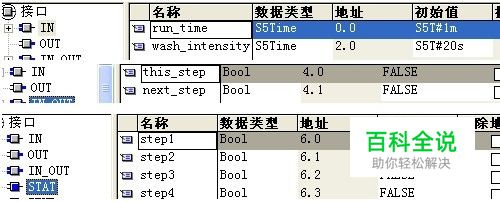

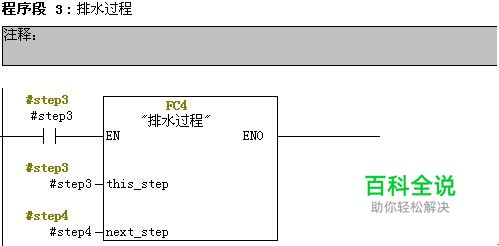

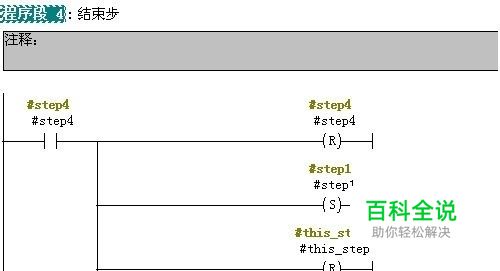

    洗涤过程FB4： 把进水、搅动、排水组合成一个大步FB4； 接口参数和程序如下：

  • 02

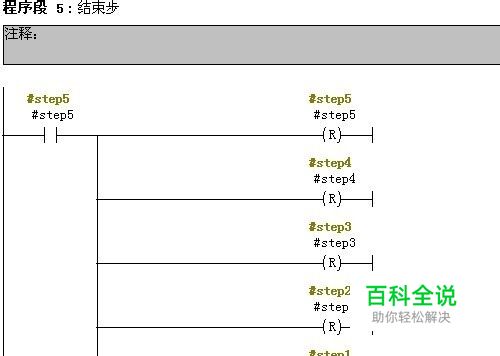

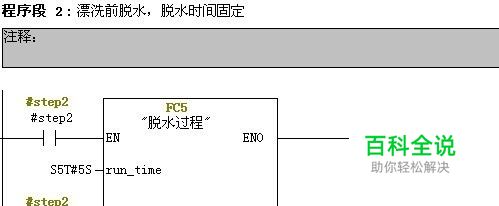

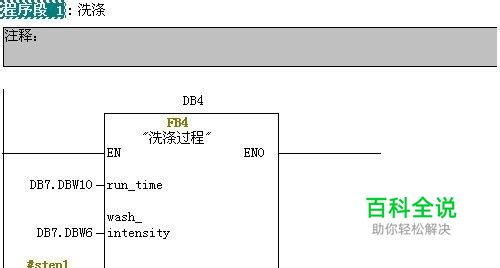

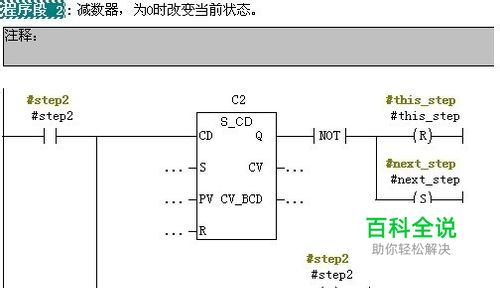

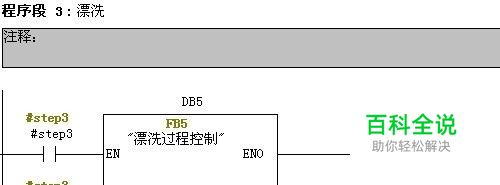

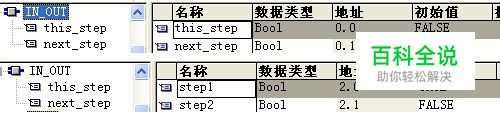

    漂洗过程FB5： 由洗涤过程加上漂洗次数循环控制组合而成。

  • 03

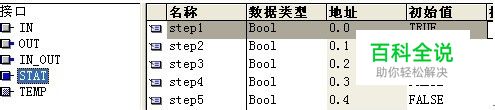

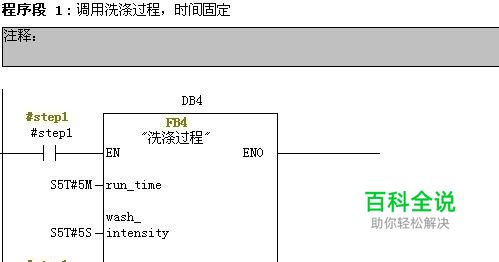

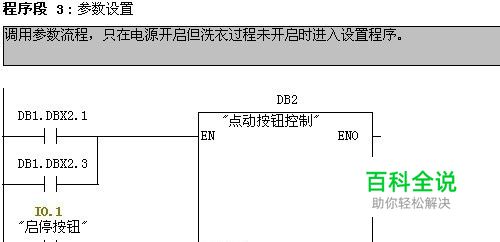

    洗衣过程FB6; 参数设置和程序如下：

  • 04

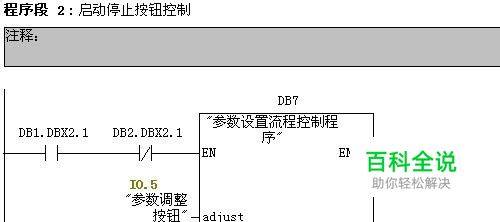

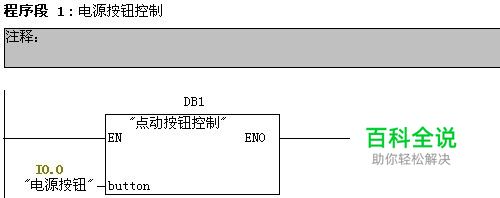

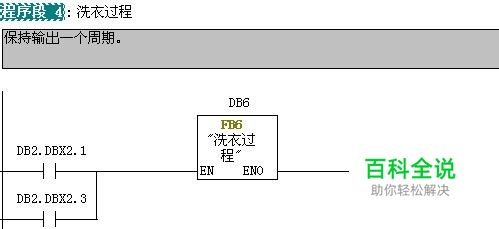

    主程序OB1：
