简单分享VGA线的线序以及接法
VGA接口15根针，其对应接口定义如下，其下为VGA接头图。
步骤/方法
- 01

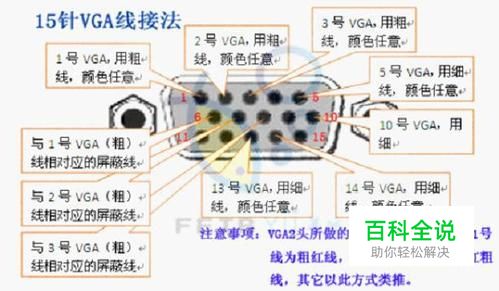

VGA接口15根针，其对应接口定义如下，其下为VGA接头图。 [separator] 1红基色 red 2 绿基色 green 3 蓝基色 blue 4 地址码 ID Bit 5 自测试 ( 各家定义不同 ) 6 红地 7 绿地 8 蓝地 9 保留 ( 各家定义不同 ) 10 数字地 11 地址码 12 地址码 13 行同步 14 场同步 15 地址码 ( 各家定义不同 )
- 02
一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。如果没有，如上图所示编号。 注意，公母头焊接时，须注意将方向平行反过来焊接。 普通VGA线焊接方法如下（D15焊接法）： 红线的芯线 脚 1 红线的屏蔽线 脚 6 绿线的芯线 脚 2 绿线的屏蔽线 脚 7 蓝线的芯线 脚 3 蓝线的屏蔽线 脚 8 黑线 脚 10 棕线 脚 11 黄线 脚 13 白线 脚 14
- 03
外层屏蔽 D15 端壳压接 如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。 还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15 端壳
