revit模型导入lumion
revit将模型导入lumion的方法,且方便模型的调整修改。
revit设置
- 01

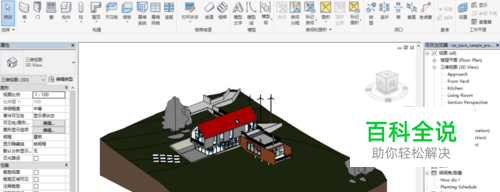

首先打开Revit，再开启我们需要导出模型的Revit文件。
- 02

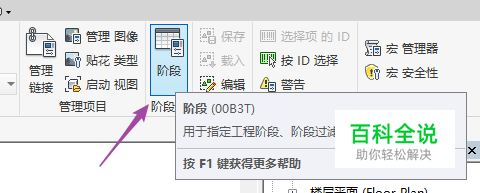

点击管理选项卡下的阶段，弹出工程阶段对话框；
- 03

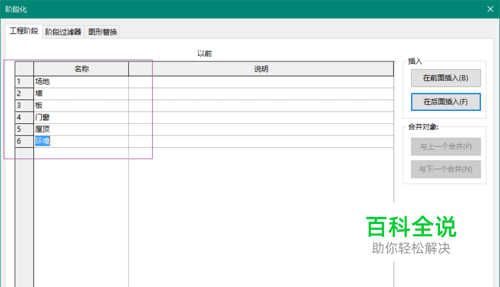

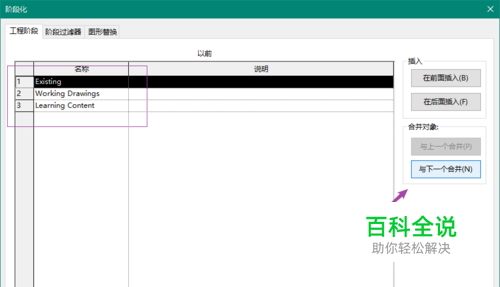

阶段化的窗口下，点击左侧合并对象中的“与下一个合并”，将所有的阶段合并，按照模型类型进行，重命名！
- 04

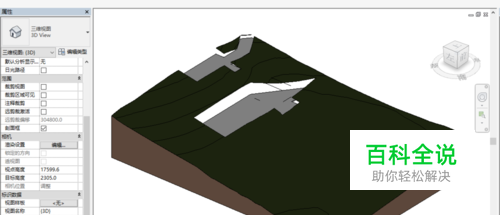

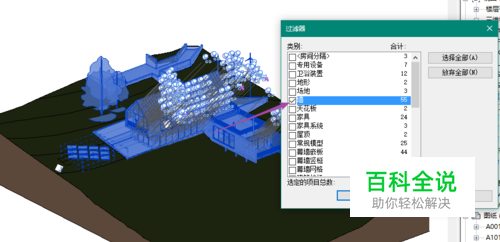

在模型中选中框选所有的构件，通过状态栏上的过滤器，将所有的“墙”图元过滤出来；注意属性下阶段过滤器选择“显示新建”；
- 05
将所有的构件图元全部按上述方法放置到相应的阶段；
- 06

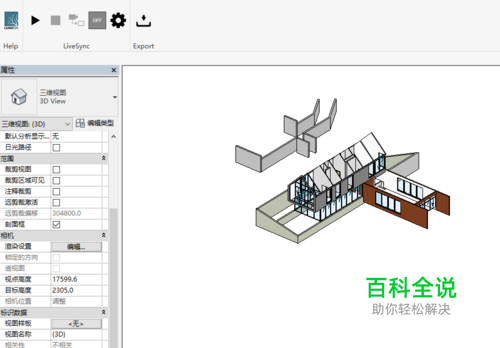

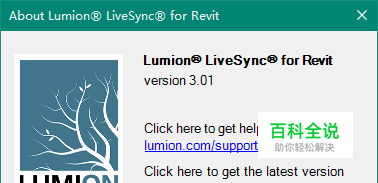

按装lumion licesync for revit 插件，下载地址可以留言获取下载地址；
- 07

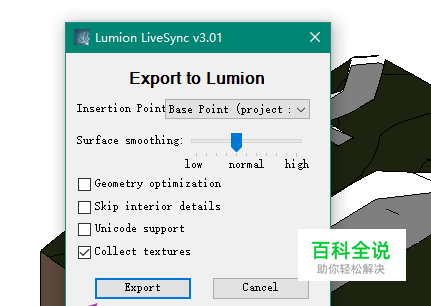

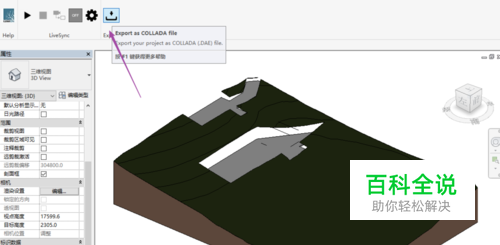

对应每个阶段的模型，点击导出过程“dae”文件；
- 08

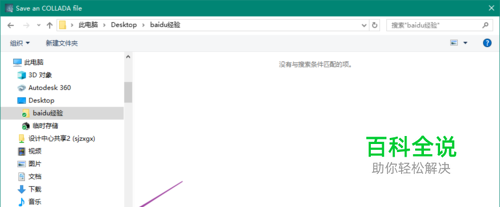

设置导出保存的位置，并对保存的文件进行重命名；
- 09

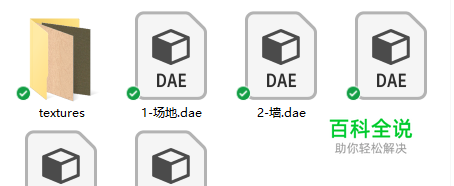

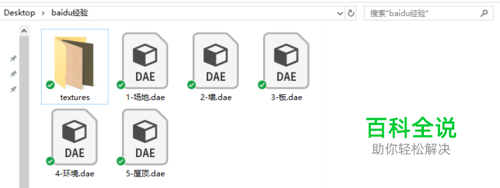

点击切换阶段，导出全部阶段文件，到文件夹下；
导入lumion
- 01

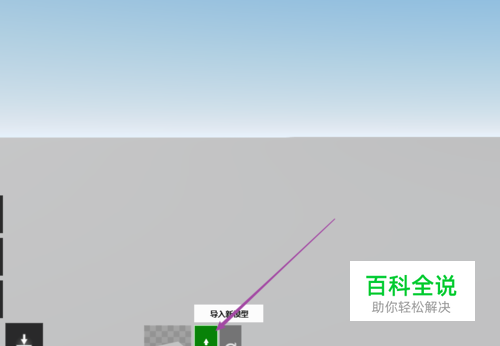

打开lumion软件，在Lumion的工作页面选择“导入新模型”。
- 02

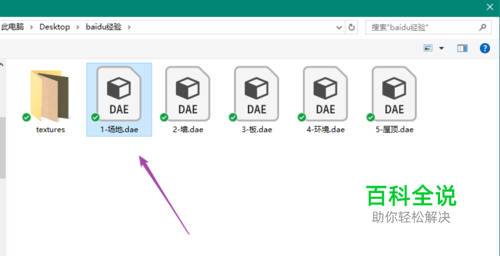

确定导入新模型的命令后在弹出文件的浏览窗口选择我们使用Revit导出的dae模型文件，确定打开。
- 03

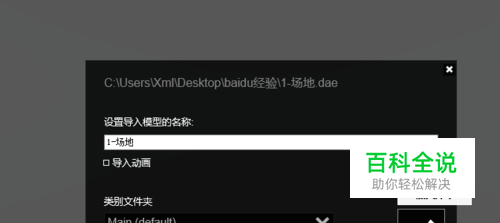

打开新的模型文件时会弹出属性设置窗口，在里面可以对新模型进行Lumion命名，Lumion会默认以原始文件名对模型进行命名，命名完成之后点击勾选确定即可。依次导入全部的dae文件；
- 04
最后将所有的模型进行放置，Lumion会显示箭头提示，直接点击鼠标左键即可进行模型的放置，然后我们可以看到导入的模型已经在Lumion的画面中显示。
- 05

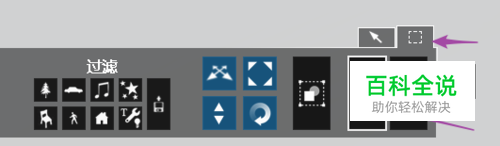

切换到“移动模式”下的“关联菜单”，框选窗口中放置的文件；
- 06

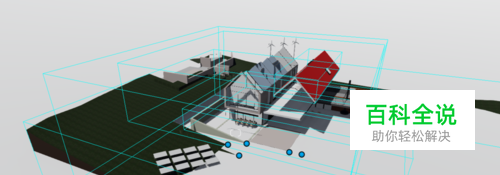

点击任意一个模型的原点，选择“变换”，新窗口选择“对齐”，所有的模型之间的位置关系就对其好了。
- 07

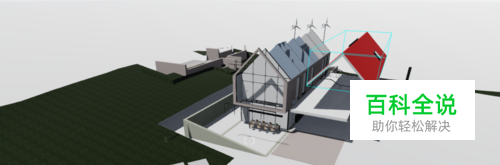

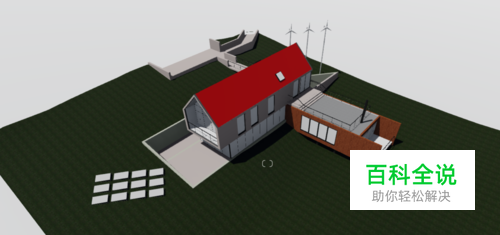

将所有的模型适当向上移动一定距离，后面可以通过修改材质，渲染图片及视频了！
