最新中央型背景音乐主机功放接线流程详解
中央型智能背景音乐主机功放由于功能强大非常受网友喜爱，但功放主机背部铵钮过多，安装往往成为最大的问题。
操作方法
- 01

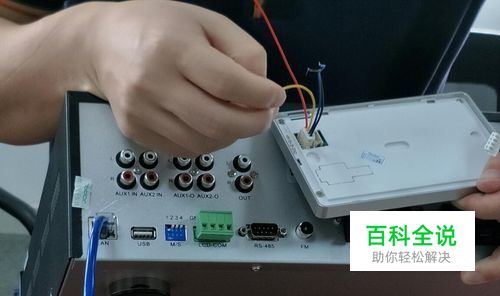

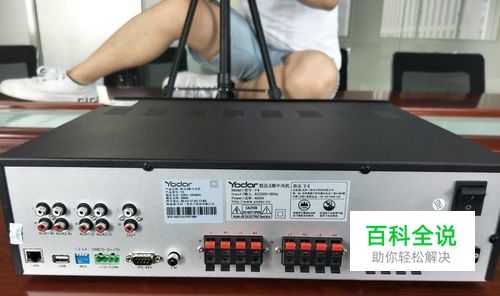

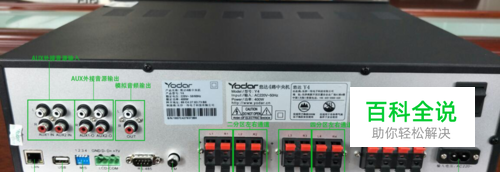

接口说明 电源接口：接入家用电源，不用断电，可以24小时待机 POWER：主机电源的开或关； 一/二/三/四分区左右通道：用于扬声器接入（注：扬声器的两根线只能接同一级开关下方，不 可交叉接入，否则容易烧坏产品） FM接口：本地电台接口，需要布线至室外。 RS-485接口：用于第三方中控对接 LCD-COM：主机与控制面板间的接口； M/S:拨码开关，用于主机级联。如果家里有两个及以上主机时，我们把其中一台设为主主机， 可把开关的第一个拨码下去就OK了。 USB接口：USB外置音源 LAN：网接接口。多台主机全部连入一台路由器下方，自动级联成一台完整的主机。如两台4 路的自动变成一个8路的主机，两台6路的自动变成一个12路的主机。用于解决面积比较别墅需求。 AUX1/2 IN：外接音源输入，像电视、电脑的音频输入。 AUX1/2-O：外接音源输出，与AUX1/2 IN配套，只有在主机级联时 才可以用到。 OUT：模拟音频输出，当区域面积较大时，这组接口接入第三方功放进行放大。
- 02

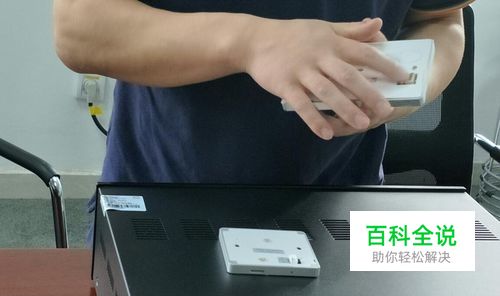

Y4搭配控制面板为：86型面板及5吋面两款，可二选一，可混合使用。确认好面板与主机摆放位置。
- 03

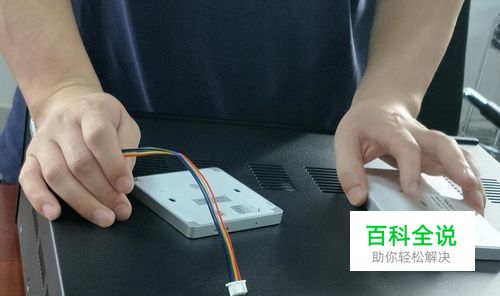

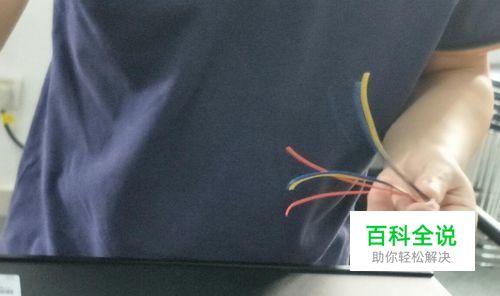

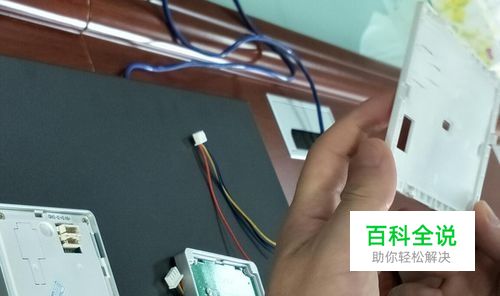

在确认面板与主机摆放位置后，取后四芯排线。（可用四芯的RVV4*0.3或五类网线做面板到功放距离的延长），此处，为方便观看，我们四芯排线没有延长。 用剪刀将四芯排心从中间剪断四芯排外，一根变两根。
- 04

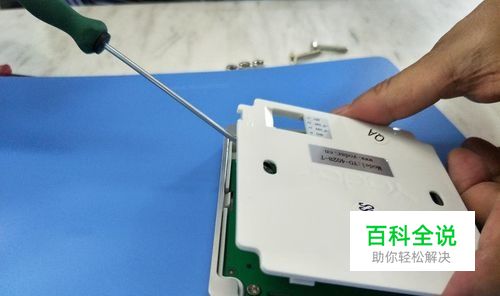

用工具撬开面板背部底板。将底板固定在墙体底盒上。86型面板用普通86型底盒，5吋面板配有专用的低盒，（注：5吋面板也可以用86底盒，固定方式，靠底盒左面固定，右边要留出6公分距离不能有门框及其它底盒，左边按正常的距离）。
- 05

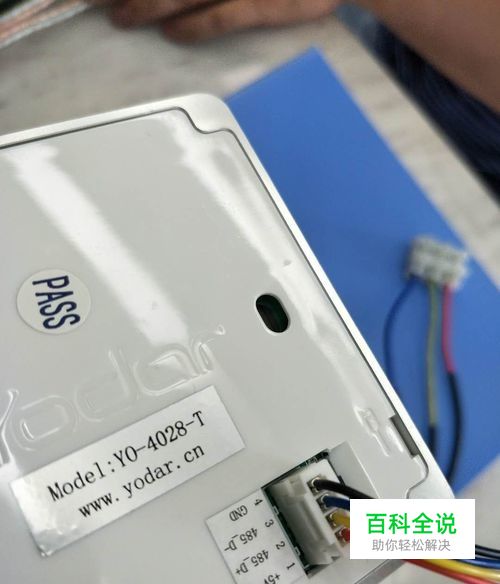

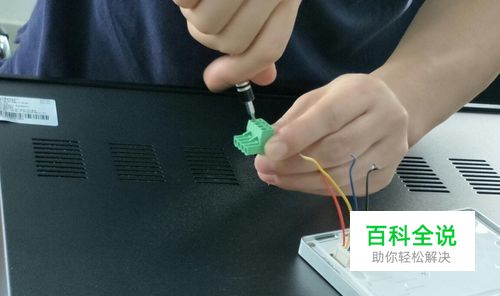

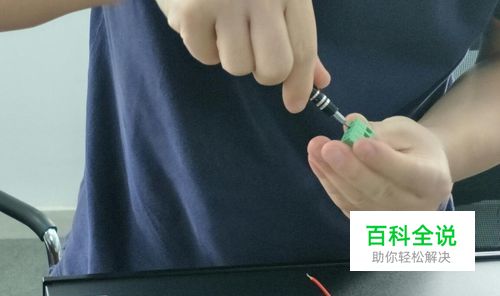

主机配件包中有绿色的四芯的固定接口，用于连接主机与面板.（注意，面板接的485控制一定要与主机上的对齐，如线色为面板上的5V对应主机电源上的7V，485正对应主机上面的485正，以此一一对应就可以了。（如果用网线，八芯网站可以一组一组双角线并在一起变成四芯的，增大供电以及控制线的线径，保持 整个系统的稳定性及控制稳定性。） 4通道都是在主机未端并联在一起接入为面板。(即，主机上的同一个接口或拼联多台面板） （注意：屏幕这里不需要额外供电，由主机供电) 进入面板后，通过面板的编号选择，面板编号设置为0设置第一通道，面板编号 设置为1控制第二通道，面板编号设置为2控制第三通道，面板编号设置为3控制第三通过，以此类推。
- 06

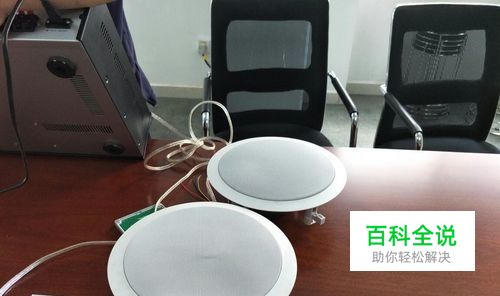

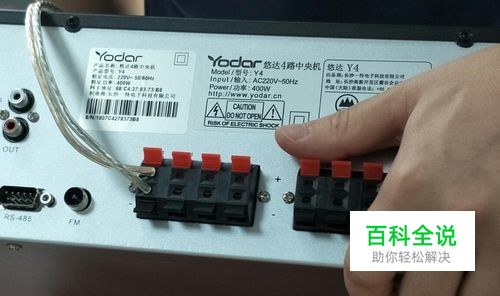

扬声器接入 1、 接扬声器，双色音响线，银色正级线接扬声器背后红包开关，银色负级接黑色开关。 2、 接主机背后多通道接口：金钱接红色正级，银线接黑色负线。 （注意：确定扬声器位置，左声道接左声道接口，右声道拉右声道接口，接错不会有太大影响，但音质效果会变差。 特别注意，同一个扬声器的线不能交叉接，否则会烧坏功放。）
- 07
接好所有线后，通过。主机启动时间20S-30S之间 启动过程，主机前面板所有的灯会闪烁，内烁完成后可以通过手机App或控制面板控制
