如何在WinCC中设置报警控件
WinCC中通过使用报警控件,在组态过程中可以获得高度的灵活性,所希望显示的消息窗口、消息行和消息块均可在图形编辑器中进行组态。
操作方法
- 01打开WinCC软件,启动“图形编辑器”,新建一个画面

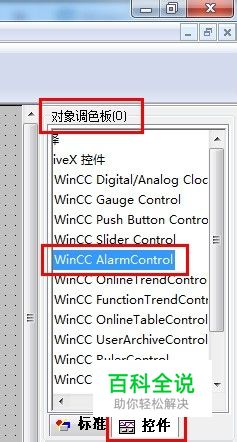

- 02选择“对象调色板”中的“控件”-->“WinCC Alarm Control”,将其插入到画面中,并拖动鼠标到所希望的大小

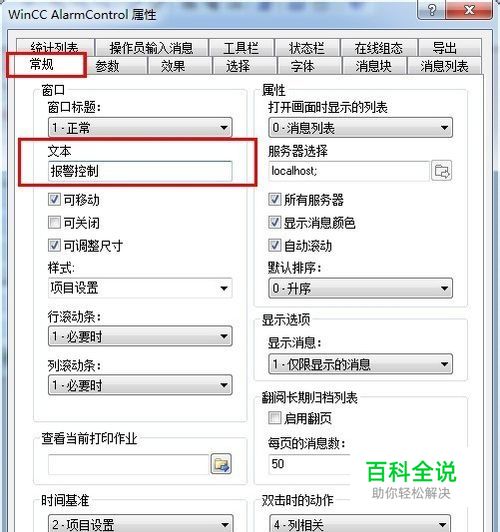

- 03在控件上双击鼠标左键,会弹出“WinCC Alarm Control属性”对话框,选择“常规”选项卡,在“文本”中输入窗口名称,其他选项默认

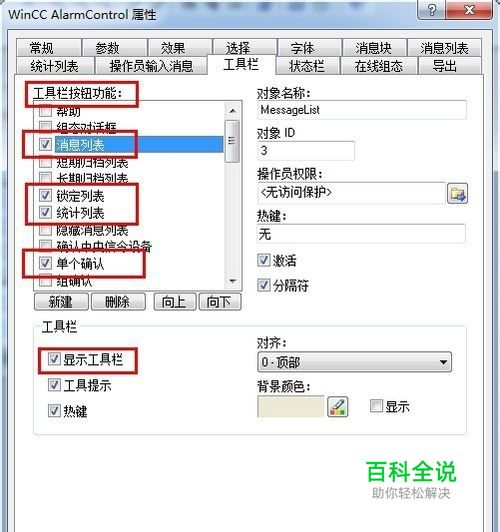

- 04选择“工具栏”选项卡,选择“显示工具栏”复选框,在“工具栏按钮功能”中选择:“消息列表”、“锁定列表”、“统计列表”和“单个确认”,其他选项默认
- 05选择“消息列表”选项卡,选定消息块为“日期”、“时间”、“编号”和“状态”,其他默认

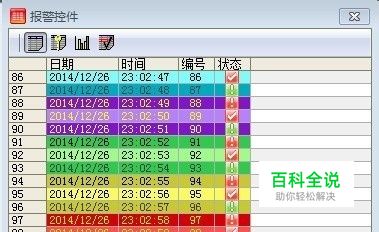

- 06单击“确定”,对话框关闭,画面中即显示我们设置好的报警控件如下图
