CAD中怎么倒圆角?
CAD软件制图中，往往要求需要对图形进行倒圆角操作，以下是其具体的操作步骤：
操作方法
- 01

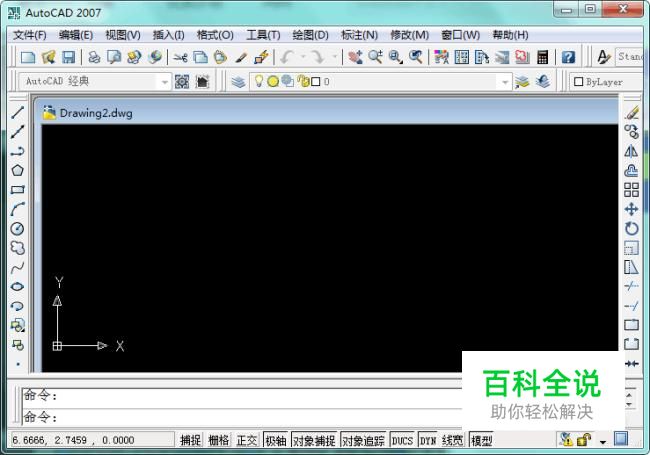

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

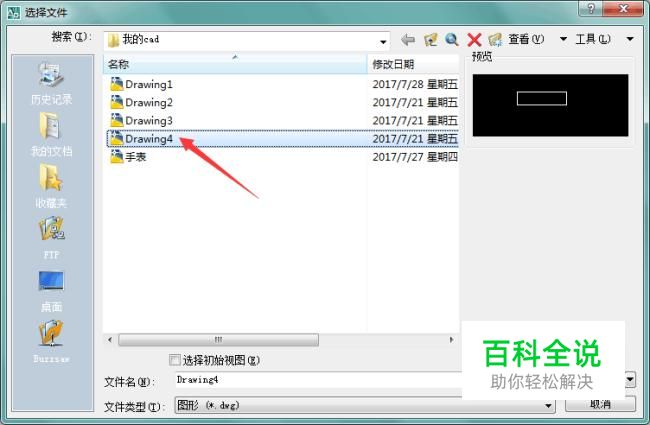

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，如图所示：
- 03

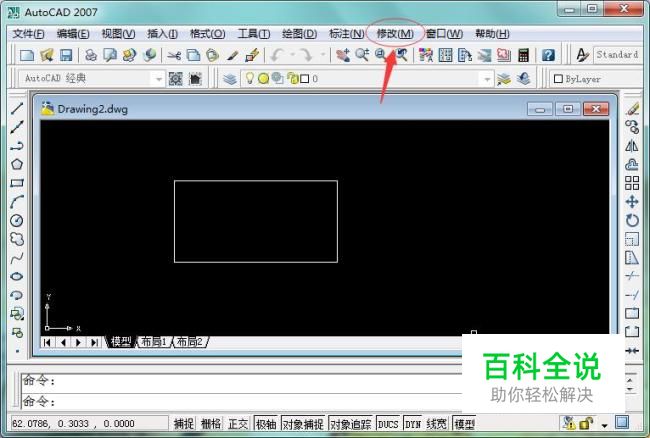

打开文件后，在绘图区域上方找到“修改”工具，点击，如图所示：
- 04

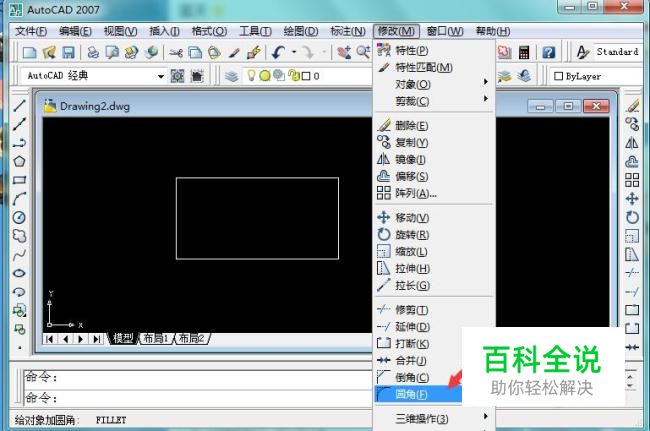

找到里面的“圆角”选项，点击，如图所示：
- 05

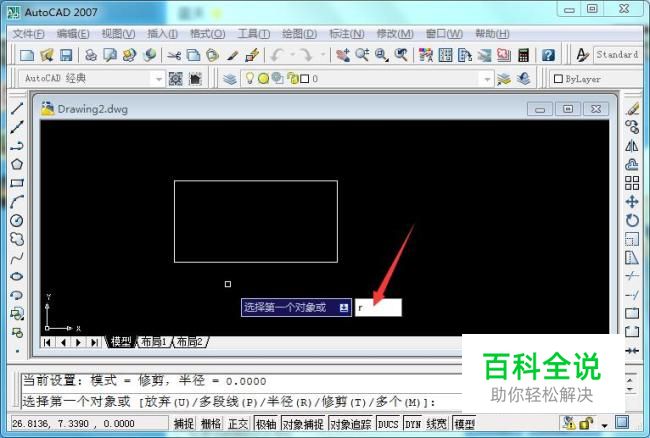

按照提示，输入圆角半径符号“r”,如图所示：
- 06

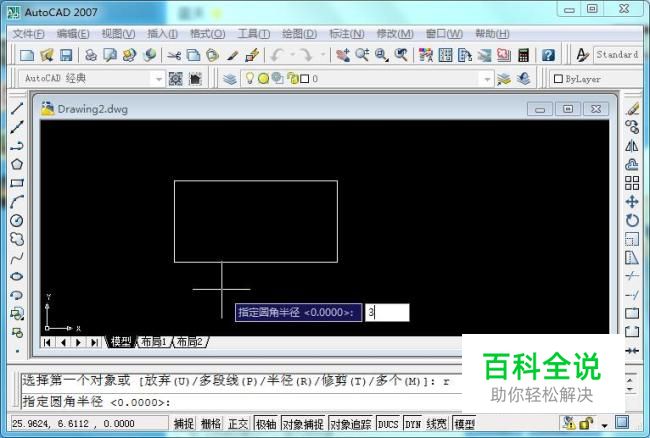

指定圆角半径，这里输入“3”，如图所示：
- 07

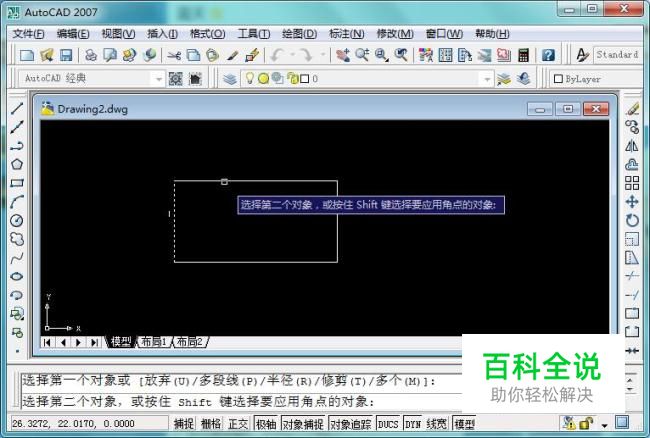

选择需要倒角的两个对象，如图所示：
- 08

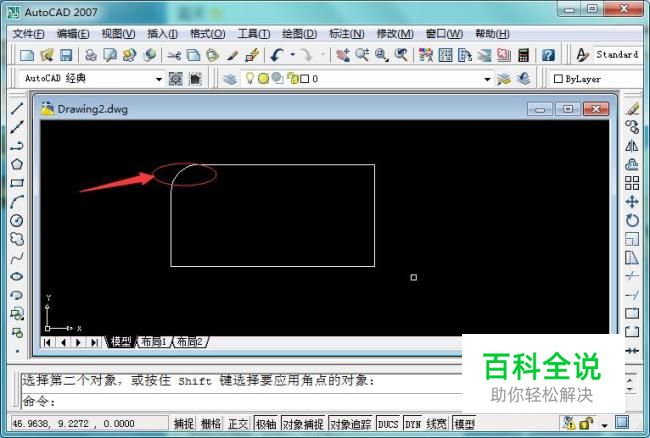

倒圆角完成，出现如图所示图形：
- 09

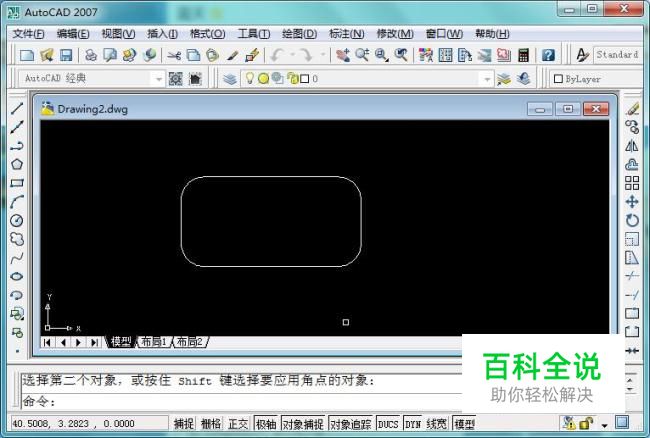

重复上面步骤，可倒出剩余几条边圆角，如图所示：
