如何将cad转换成jpg
我们在使用CAD绘制好工程图纸后，需要将图纸转换为JPG格式的文件，这样直接就可以发送给领导审阅了，即使他们没有安装CAD也可查看图纸，这是怎么操作的呢，下面我们就来看看如何将cad转换成jpg的吧。
操作方法
- 01

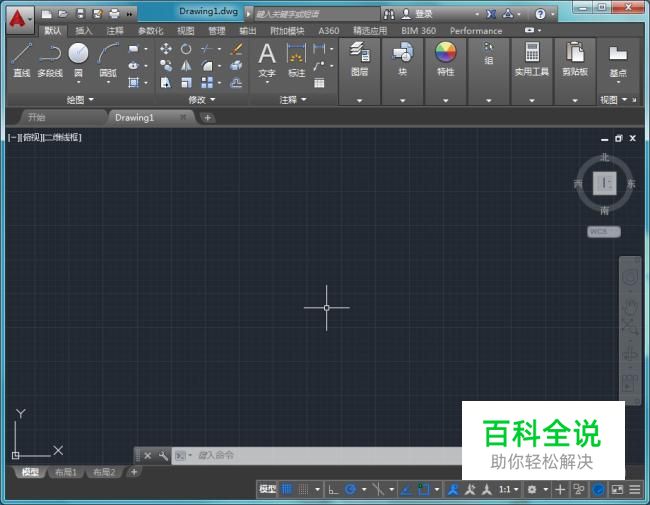

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

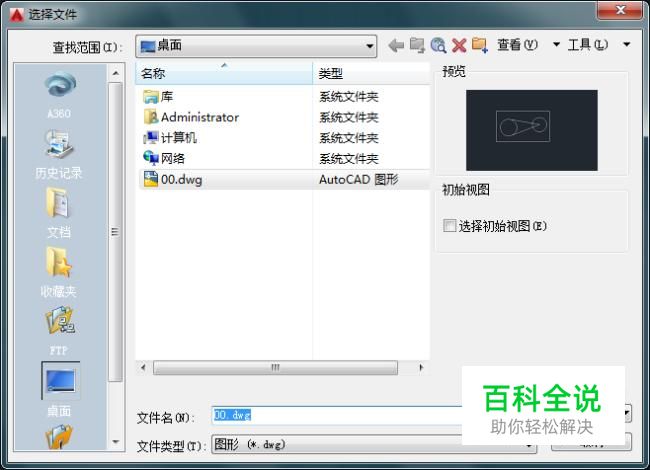

在在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内找到我们的文件，如图所示：
- 03

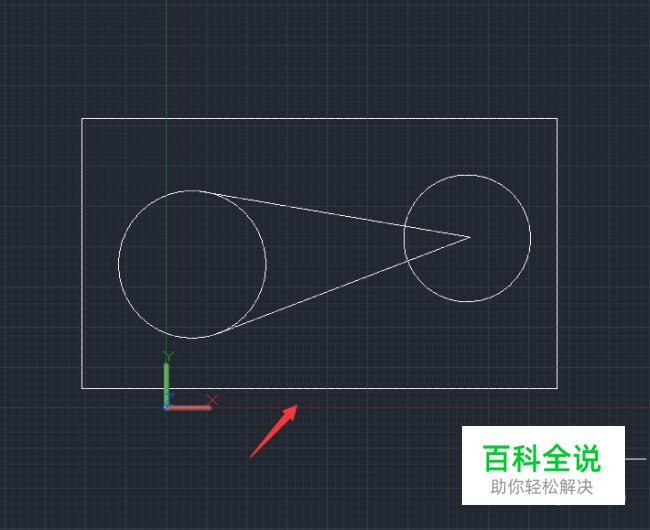

选择我们需要转换的文件，点击确定打开后看到我们的文件如图所示：
- 04

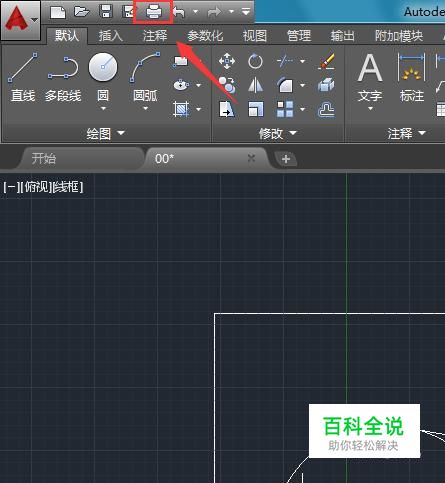

在上面的菜单区里找到打印选项，如图所示：
- 05

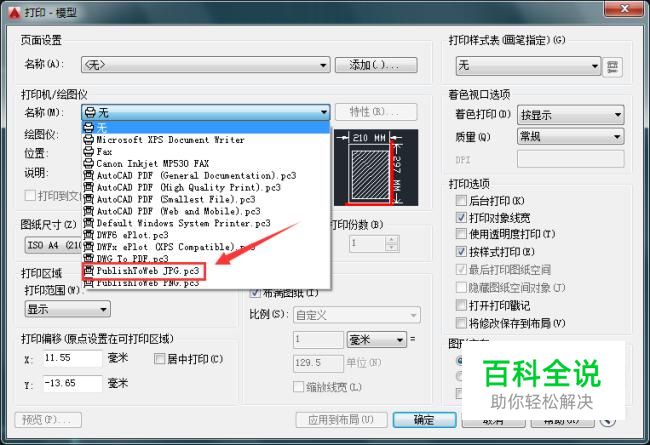

点击打印选项，在弹出的对话框内找到名称选项，在其内选择publishtoweb JPG.pc3选项，如图所示：
- 06

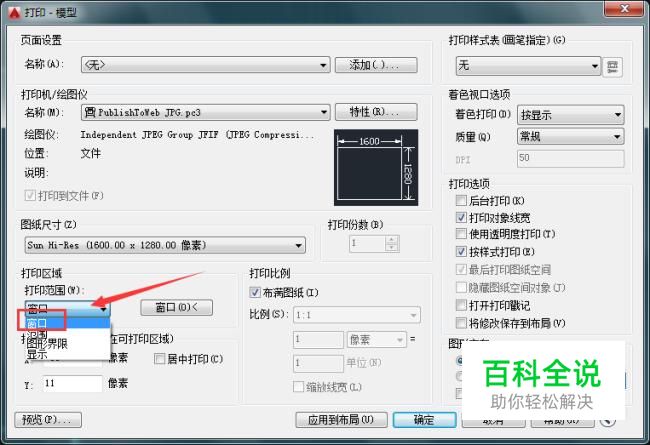

在在该对话框内找到打印范围，在打印范围里找到窗口选项，如图所示：
- 07

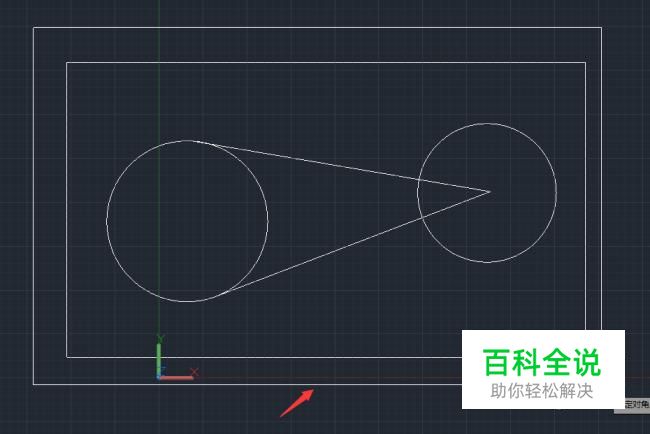

点击窗口选项，进入绘图工作区，在绘图工作区画出显示的窗口范围，如图所示：
- 08

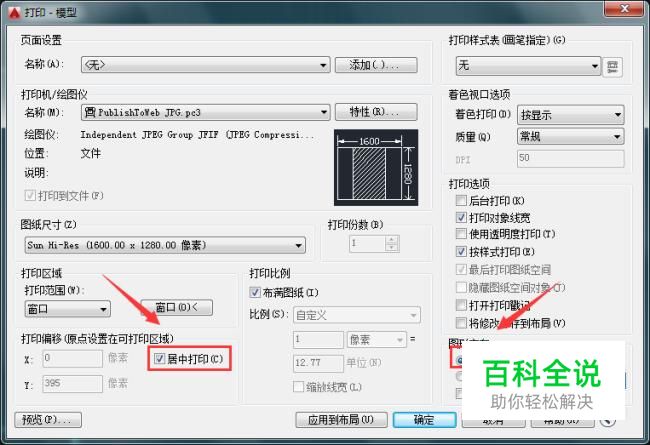

画出范围后，点击确定回到打印设置界面，在该界面内选择居中打印，图形方向设置为纵向，如图所示：
- 09

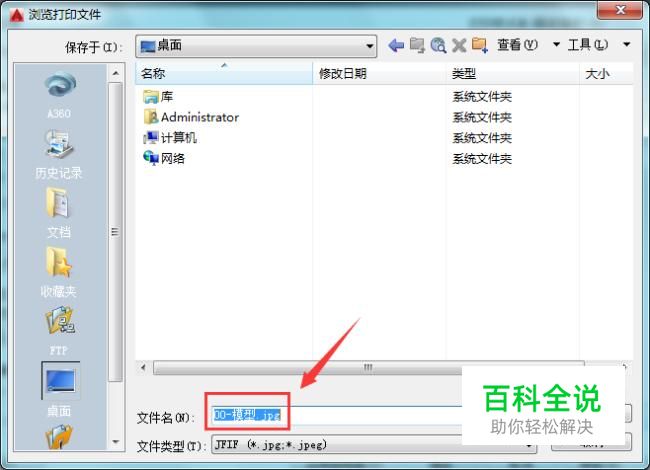

设置好以后，点击确定弹出浏览文件对话框，在该对话框内给文件起个名字，也可以保持默认不变，如图所示：
- 10

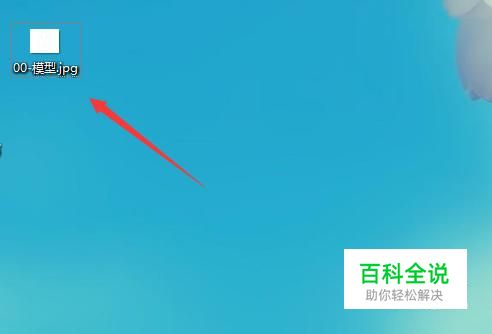

点击保存，在保存的路径里就可以看到转出的JPG格式的文件了，如图所示：
