cad箭头画法(用于楼梯间,坡度等标注)
建筑cad平面制图大师的必经之路!
操作方法
- 01

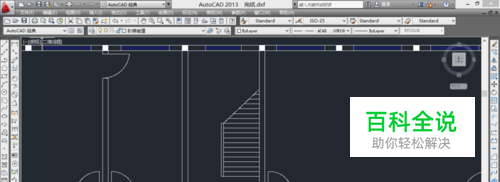

打开cad,置入要画箭头的图!我这里以在 楼道上画一个 标注 箭头为例!
- 02

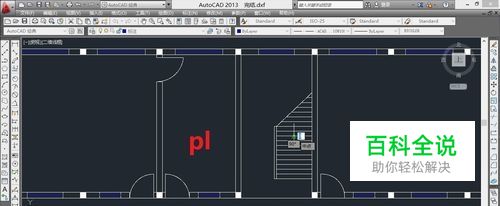

输入 pl ,然后指定起点,我这里放在阶梯中点!然后输入 h ,再输入起点半宽,由于是画的箭头,所以这里的 起点 半宽 必须输入0,确定后接着输入端点半宽,我这里输入的是 100,你自己要多大就输多大!
- 03
点 enter!之后把 正交打开!向下拖动就会出现一个 小箭头!
- 04
之后用 L命令 ,在小箭头后画 一条直线就ok了!是不是很简单!
- 05
到这里就完了! 小编在这里祝大家开开心心!学业有成!
