CAD画立体图技巧【3】如何画圆球体

在使用CAD时我们常常都是使用CAD来进行平面图形的绘制，但是ＣＡＤ其实也强大的立体图绘制功能，因此在这里给大家介绍CAD立体图的绘制技巧。本期给大家介绍的是如何画一个圆球

操作方法

  • 01

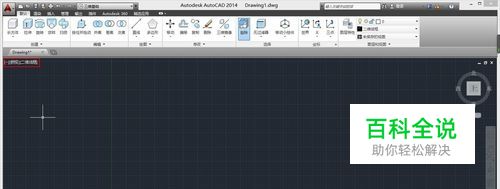

    一般我们进入CAD时都是处于二维图形绘制的界面，因此我们首先需要进入三维图形绘制模式。如图模式的切换在图中左上角部分。

  • 02

    点击俯视两个字，会弹出如下界面，然后我们选择西南等轴测作为我们的视图。 （也可根据需要选择其他立体视图）

  • 03

    然后我们选择左上角的图形，选择球体绘制。 （图中框红部分）

  • 04

    点击球体绘制，然后我们需要选择球的球心位置。 （这里是三维的坐标，也可以分别输入x,y,z的数值确定坐标）

  • 05

    接下来我们需要输入球的半径。 （几何中我们学过，球心和球的半径可以唯一的确定一个球）

  • 06

    输入半径的值后，球的画好了O(∩_∩)O，换一个角度看看怎么样？
