revit中如何导入和导出图纸？

revit在BIM建模中为了提高建模速度，通常都会选择把图纸导入或者链接进去，而设计师习惯了二维的设计平面有时候有需要把已经完成的平面视图导出成设计师需要的格式，以便后期方便深化设计。那这些操作该如何做到呢，下面我们就来学习一下具体的步骤。

导入图纸

  • 01

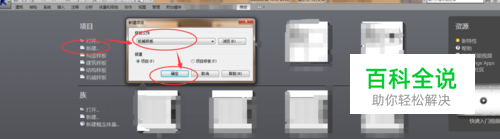

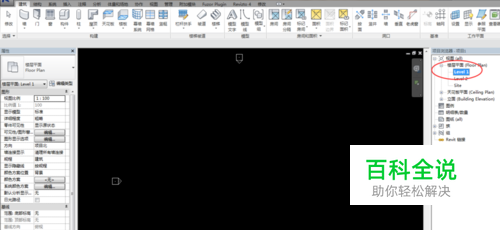

    首先打开Revit，点击“新建”，选择“机械样板”，进入项目，开始进行模型绘制前图纸的导入工作，单击需要绘制的楼层平面，转到平面视图。

  • 02

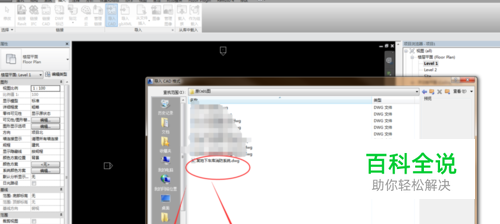

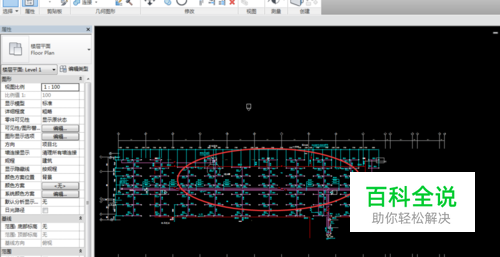

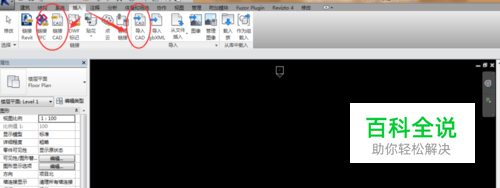

    然后点击“插入”选项卡下的“导入CAD”或者“链接CAD”工具。选择图纸存放位置，单击图纸，颜色选择“黑白”（对于一些多系统的管道绘制时可以选择“保留”，方便模型中不同管道的绘制）定位选择“原点到原点”，单位选择“毫米”然后点击确定，（这里解释一下“仅当前视图”的含义，是指勾选以后，导入的图纸只能在本平面中显示，不勾选就可以在其他平面中都可以显示，一般绘制时建议选择勾选），图纸就导入到项目中了，就可以开始绘制模型了。

导出图纸

  • 01

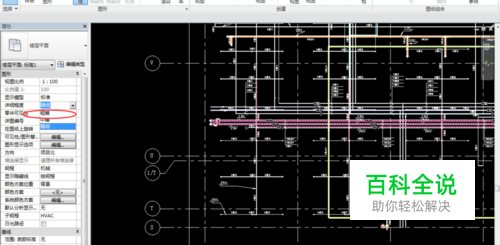

    首先打开已经绘制完成的模型，然后转到任意平面视图中，出图前所有管道应设置为单线型，单击左侧属性栏将详细程度设置为“粗略”

  • 02

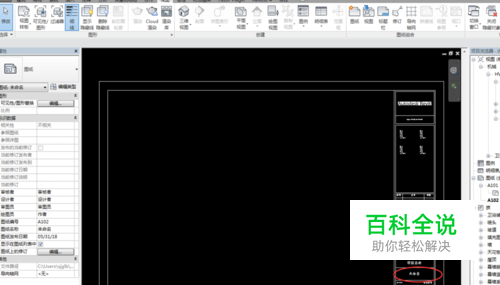

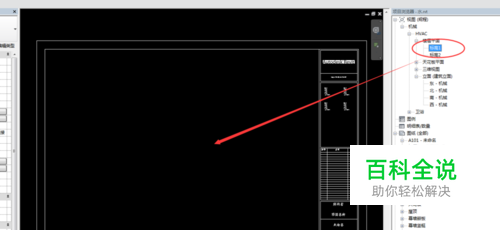

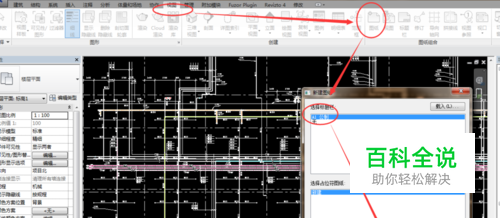

    然后点击上方“视图”选项卡下的“图纸”工具，新建图纸选择“A1公制”，点击确定。单开新建的图纸，找到右侧项目浏览器中的“标高1”平面，选中视图，拖动至新建的图纸中，右侧修改图纸名称即可

  • 03

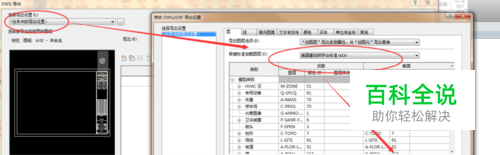

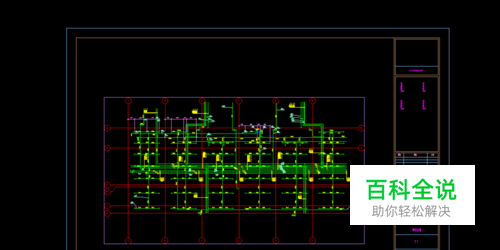

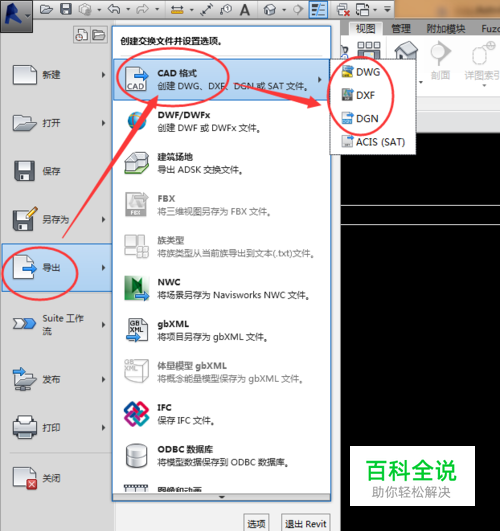

    单击选择左上角"R"菜单，选择“导出”——“导出CAD格式”——“CAD”进入图纸导出界面，设置导出的标准，然后点击确定，就可以直接导出图纸了。
