广联达图纸图纸导入软件显示不全？已经解决【百科全说】

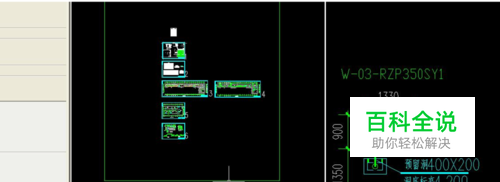

CAD图纸导入软件后显示不全，只能显示部分图元，如何处理？

解决方案：

01

原因分析一：此CAD文件可能用天正软件创建的，一些如墙、门窗、标注等导入会看不见。解决方案一：操作步骤如下：步骤一：首先保证安装了天正建筑软件，使用天正软件打开CAD文件；步骤二：在天正软件菜单上选择【文件布图】下的【图形导出】的命令，如图
02

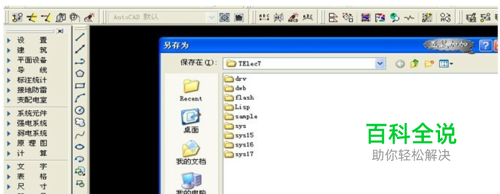

步骤三：在“保存类型”一栏，选择“天正3文件”，将CAD文件转成TArch3的文件，然后再导出后的t3格式图纸导入软件即可；
03

解决方案二：将图纸全部选中，按ctrl和c复制一下图纸，再重新新建一个，按ctrl和v将图纸粘贴，然后打开图纸图层，将0图层解锁，再转T3格式；
04

解决方案三：使用天正打开图纸，框选图纸输入x，回车再框选图纸输入w写块即可导入；
05

解决方案四：使用天正打开图纸，框选图纸输入x回车，再点图形导出，将图纸转T3格式以后载导入；
06

解决方案五：图纸是天正的高版本做的，需要使用天正CAD打开图纸-命令行输入txdc-点击回车-保存-重新导图即可；
07

解决方案六：使用天正打开图纸，框选图纸输入x，回车再框选图纸输入purge，全部清理，之后，点击文件--绘图实用程序--核查，命令行输y，核查完再将图纸选中复制，新建一个粘贴完了之后点图形导出即可；
08

解决方案七：布局图导入软件显示不全时，在14cad或天正里面打开图纸，鼠标放在布局上，右键，把布局输出到模型上，再将这张模型导入软件即可；
09

解决方案八：图纸显示不全，炸开图纸后图例就不显示了，这是冻结图层引起的，用天正将图纸打开，点击导航栏中图层控制--图层恢复，再处理图纸即可；
10

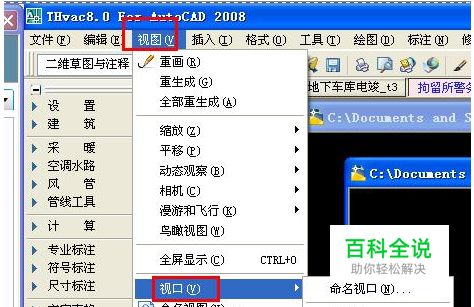

解决方案九：导入的是布局的图纸，在导入布局的时候没有添加视口，因此导入显示不全，重新导图，导入的时候勾选全部视口和视口外区域，再点添加；
11

解决方案十：如果是墙体，管道，桥架等构件不显示，在天正里面查看，点选发现是一个块，选中用x的命令炸开，再转成t3格式即可；
12

解决方案十一：如果是阀门、灯具等点式构件不显示，在天正里面打开图纸，解锁图层后选中其中的一个点式构件炸开，然后写块即可，如果图层本身已经打开，炸开点式构件丢失，锁定点式构件图层，炸开整幅图纸，再解锁炸开点式构件，转成t3格式；
13

解决方案十二：将图纸在天正软件里面打开，点文件--绘图实用程序（图形实用工具）--核查，然后在命令行输入”y”之后回车确认，核查完毕后将图纸转T3格式；
14

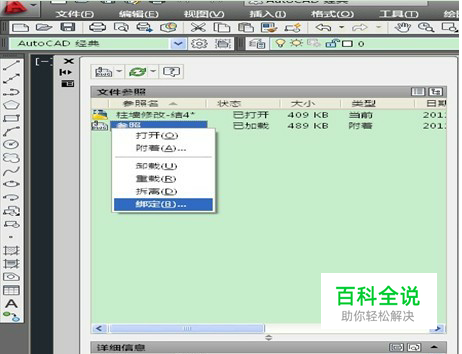

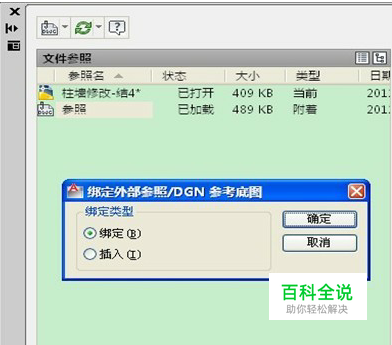

解决方案十三：在CAD软件中，将图纸打开——选中管线——右键——特性——弹出一个对话框，图层哪一行是空的，将图层填写为0，导入安装算量即可；
