华为eNSP配置eth-trunk实验

华为的链路聚合叫做eth-trunk，作用是链路聚合和链路备份，下面的实验就是验证聚合和备份的作用的

操作方法

  • 01

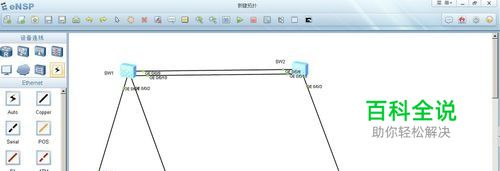

    一、搭建本次实验的环境和拓扑、以及ip地址 本次采用的华为交换机S5700系列的交换机，用的CRT连接到交换机的，关于CRT的经验下次出一个

  • 02

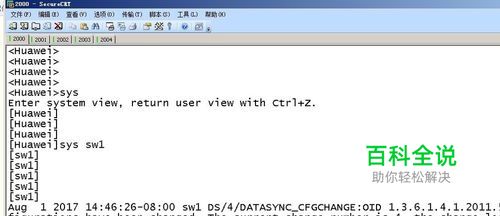

    二、进入CRT之后，连接到交换机，配置交换机信息（个人喜欢简打命令，没有补全命令，希望见谅） <Huawei>sys Enter system view, return user view with Ctrl+Z. [Huawei]sys sw1 <Huawei>sys Enter system view, return user view with Ctrl+Z. [Huawei]sys sw2

  • 03

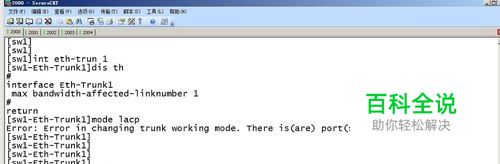

    三、配置基本的eth-trunk（创建eth-trunk） [S1]interface Eth-Trunk 1 [S1-Eth-Trunk1] [S2]interface Eth-Trunk 1 [S2-Eth-Trunk1]

  • 04

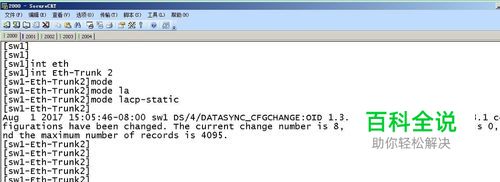

    四、配置eth-trunk的工作模式为lacp，配置完成后查看 [S1-Eth-Trunk1]bpdu enable [S1-Eth-Trunk1]mode lacp-static [S2-Eth-Trunk1]bpdu enable [S2-Eth-Trunk1]mode lacp-static

  • 05

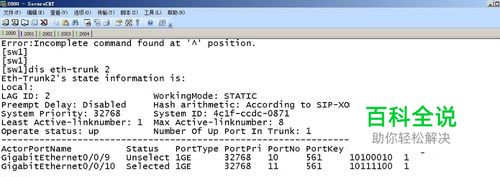

    五、将交换机的端口加入到eth-trunk接口里 [S1]interface GigabitEthernet 0/0/9 [S1-GigabitEthernet0/0/9]eth-trunk 1 [S1-GigabitEthernet0/0/9]quit [S1]interface GigabitEthernet 0/0/10 [S1-GigabitEthernet0/0/10]eth-trunk 1 [S2]interface GigabitEthernet 0/0/9 [S2-GigabitEthernet0/0/9]eth-trunk 1 [S2-GigabitEthernet0/0/9]quit [S2]interface GigabitEthernet 0/0/10 [S2-GigabitEthernet0/0/10]eth-trunk 1

  • 06

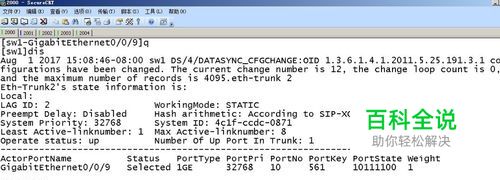

    六、关闭交换机SW1的一个接口验证备份链路功能 [S1]interface GigabitEthernet 0/0/9 [S1-GigabitEthernet0/0/9]shutdown
