solidworks中怎么标注倒角
本文将告诉你：怎么在solidworks工程图中标出倒角，标注倒角有两种方法：一种是直接标注，一种是注释标注。两种均可以表达。
方法1、直接用倒角命令标注
- 01

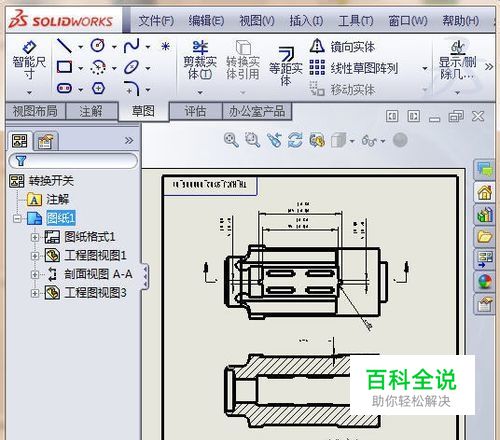

打开solidworks工程图，如图所示
- 02

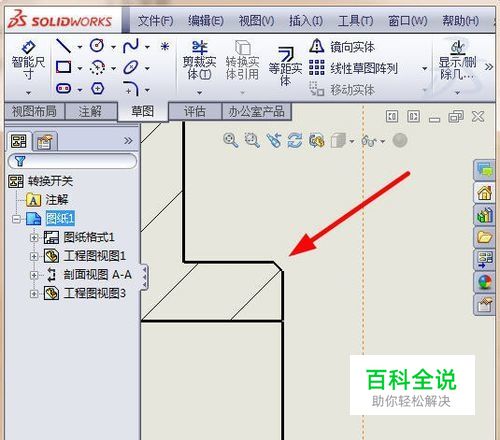

放大所要标注倒角的位置，如图所示
- 03

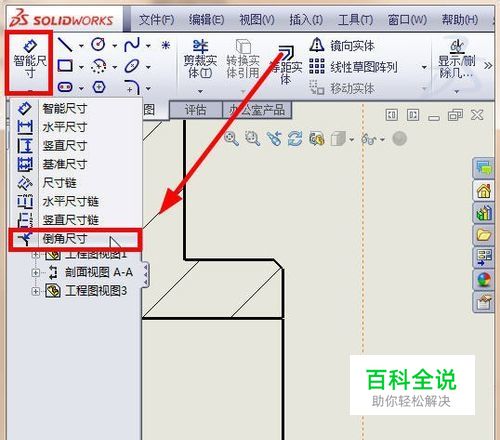

点击上面草图中的“智能尺寸”，弹出下拉菜单，选择倒角尺寸，如图所示
- 04

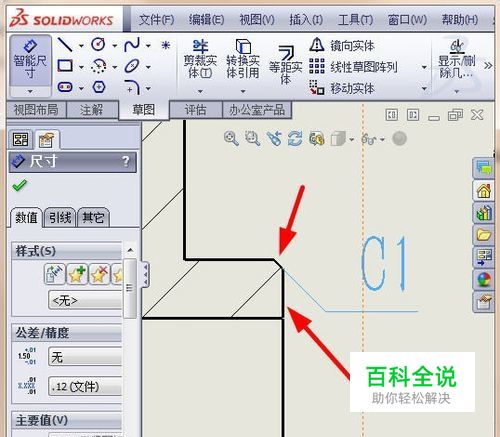

选择两条倒角线，标注自动弹出，如图所示
方法2、用注释方法标注
- 01

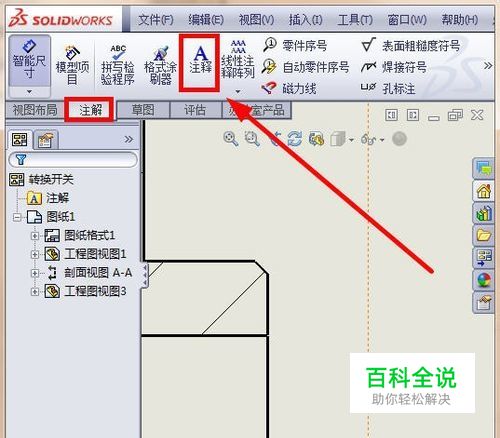

点击“注解”选项，再选择“注释”命令，如图所示
- 02

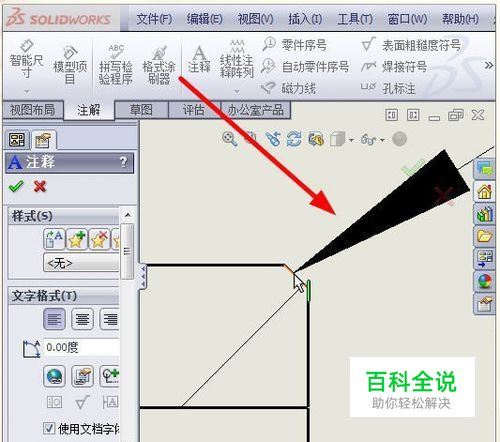

选择倒角线，注释黑色箭头出现了，如图所示
- 03

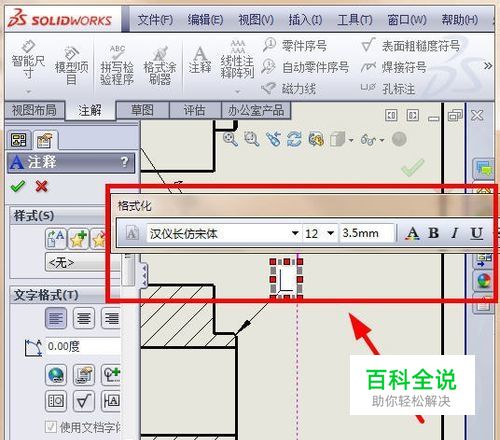

点击鼠标左键确定，弹出输入对话框，如图所示
- 04

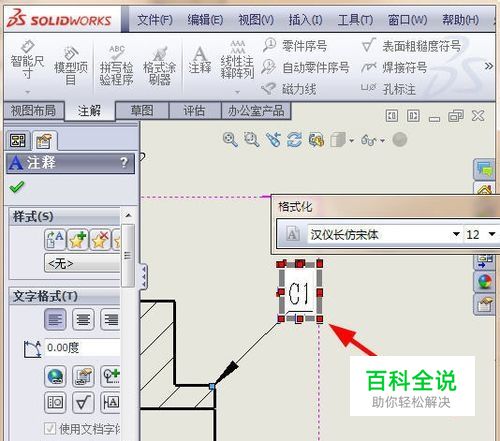

输入你要标注的倒角，如图所示
- 05

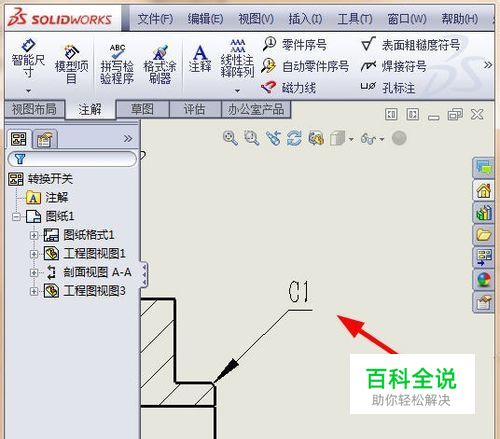

点击鼠标左键，确定，标注就出来了，如图所示
