如何在CAD里面添加PDF打印机

2024-03-23 17:57:00

CAD里面的打印机不仅仅可以用来打印图纸，还可以添加PDF打印机打印PDF，然后将PDF文件转为JPG图片，这样就算是CAD图纸也可以在手机上随意查看了，下面小编就教大家如何在CAD里面添加PDF打印机的内容，以及如何将PDF转JPG图片。希望可以让大家有所收获!

操作方法

01

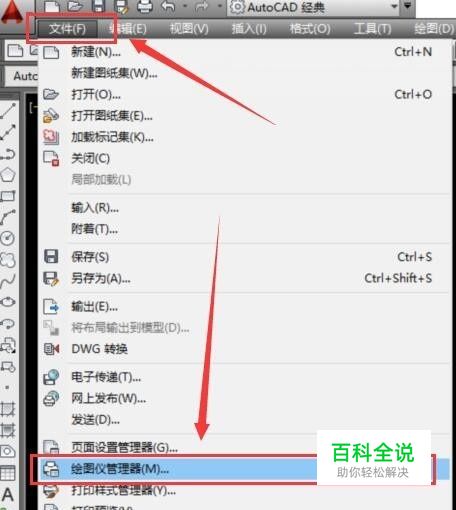

首先我们打开CAD，在CAD左上角点击"文件"，然后点击”管理绘图仪“如下图所示。
02

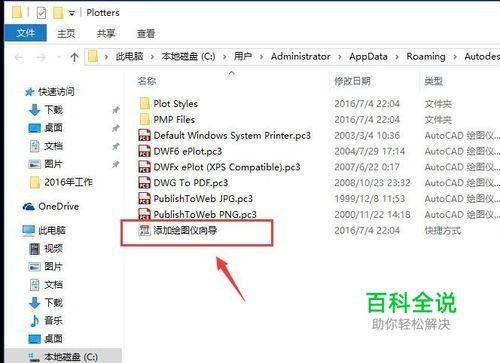

然后在弹出对话框中双击”添加绘图仪向导“如下图所示。
03

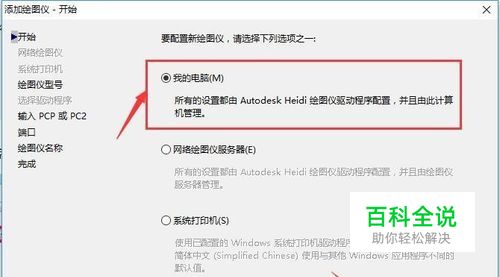

在此会有相关信息提示点击下一步即可。
04

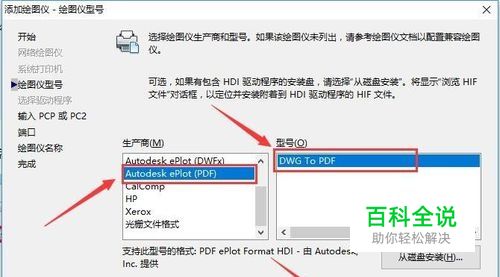

在绘图仪型号中生产厂商选择“Aoutdesk eplot(PDF)”以及型号选择“DWG TO PDF”。如下图：
05

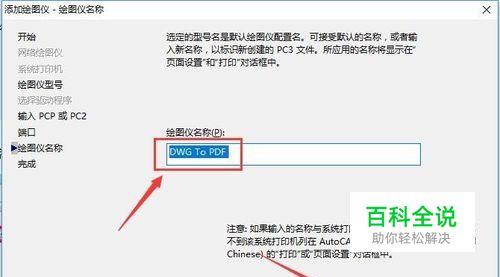

这样就会出现绘图仪名称了，这里我们不需要修改点击下一步。
06

这样PDF打印仪就添加成功了，如下图：
07

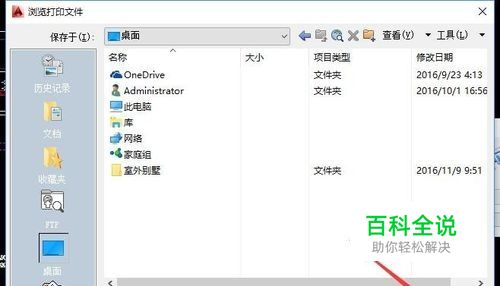

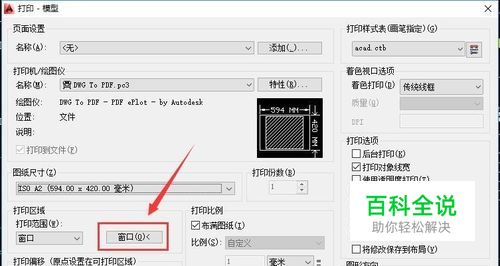

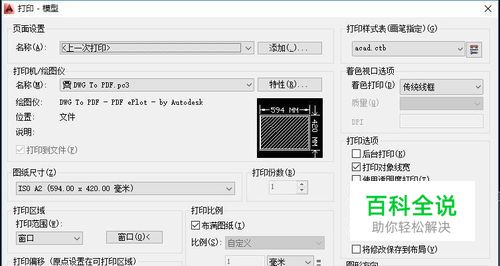

下面，我们就来打印一张图片看一下，为了图纸更清晰图纸尺寸选择A2,打印区域选择窗口，把需要打印的图框出来，然后另存一下，如下图：
08

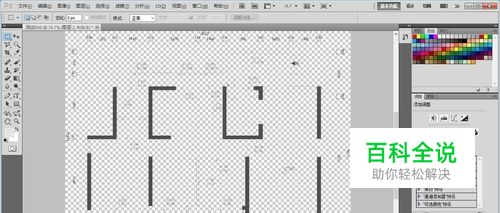

打印出PDF图片时，用PS打开PDF文件，我们可以看到我们图层1是透明的底，我们新建一个图层2，如下图：
09

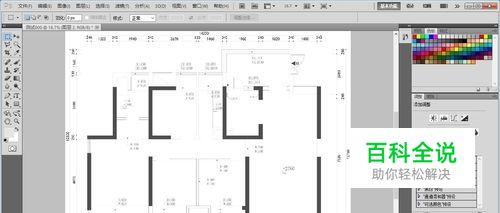

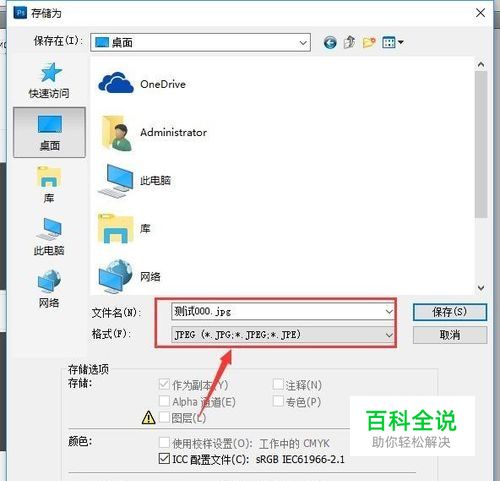

然后，对图层2填充背景色（白色），快捷键Ctrl+Delete,将图层2放到图层1下面，最后另存一下就可以了！如下图：
10

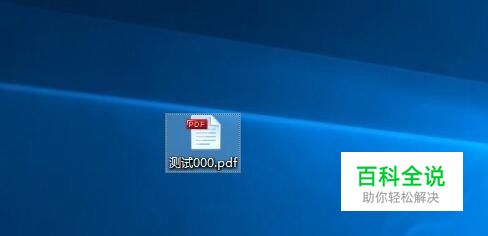

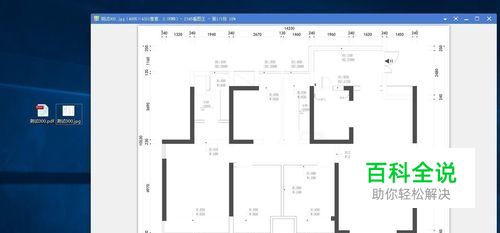

如下图，我们就得到了JPG图片，就可以放到手机上任意查看了
