CATIA V5R21轴系显示大小怎么调整

新安装的CATIA软件,在打开主界面后,我们所看到的平面显示尺寸以及后期创建的轴系显示尺寸都很小,看着有些吃力,不过强大的CATIA已经考虑到这一点,为了用户能有一个好的操作体验,它们的显示尺寸是可调的,下面就来演示具体方法。

操作方法

  • 01

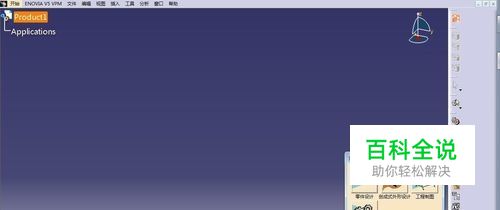

    打开软件:软件开启,显示的是默认界面及对话框,全部关闭即可;

  • 02

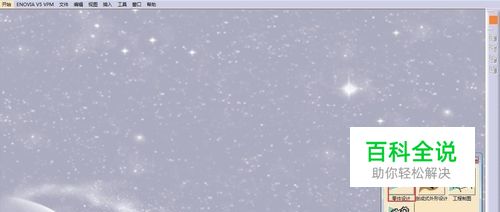

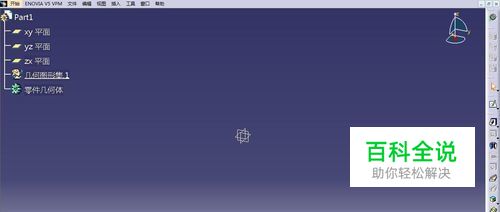

    打开零件类模块:这里使用的是零件设计模块,创成式外形设计或其他模块亦可,打开后,界面中心显示的是轴系平面;

  • 03

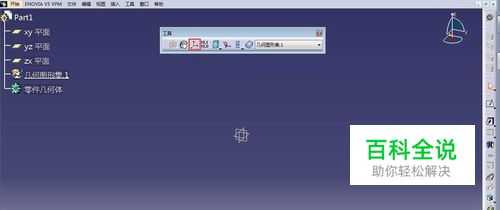

    轴系定义按钮:在工具条中找到“轴系定义”按钮(直角坐标系图标);

  • 04

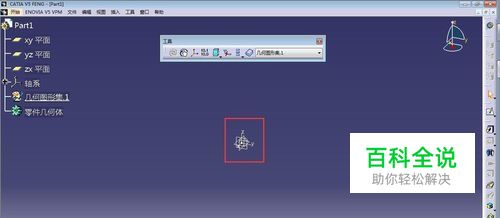

    定义轴系:打开轴系定义对话框后,保持默认设置,点击确认,得到的就是当前标准的直角坐标系,但无论轴系,还是平面,显示尺寸过小,操作起来有些吃力,需要对其做一些调整;

  • 05

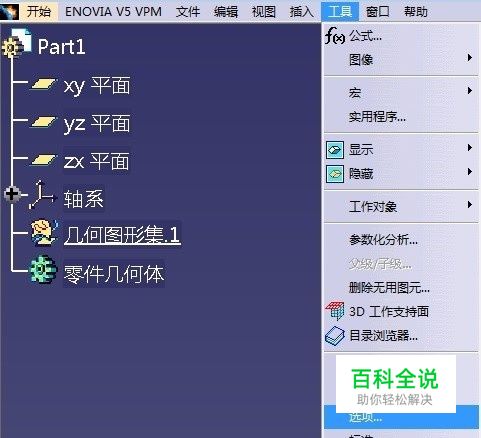

    打开选项对话框:找到“工具→选项”按钮,单击,打开选项对话框;

  • 06

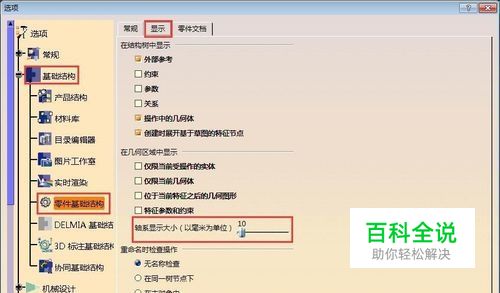

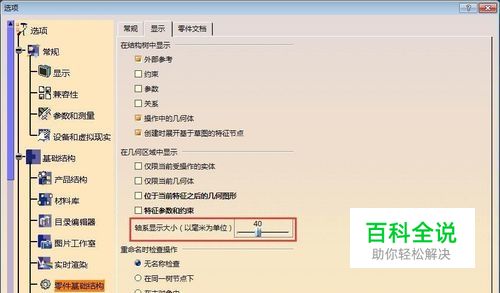

    设置显示尺寸:在菜单中找到“基础结构→零件基础结构”,点击其第二个“显示”选项卡,找到轴系显示大小调节项,默认值为10,调整到合适即可,推荐值40;

  • 07

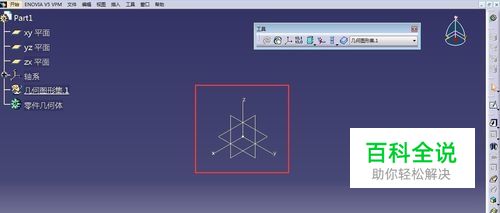

    显示效果:轴系显示大小是以毫米为单位的,40的显示效果最佳,大小适中,一目了然。
