SU怎么做建筑剖面图

Sketchup作为一个模型制作软件,我们制作一个建筑模型之后,往往可以使用Sketchup直接导出一个立面图片,同时Sketchup也可以绘制剖面。
下面,我们就来看看Sketchup怎么做建筑剖面。

操作方法

  • 01

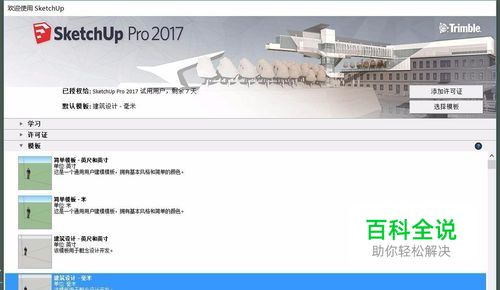

    首先,我们开启Sketchup,将我们需要绘制建筑剖面的建筑体块进行开启导入,在Sketchup的绘图区域显示我们的模型。

  • 02

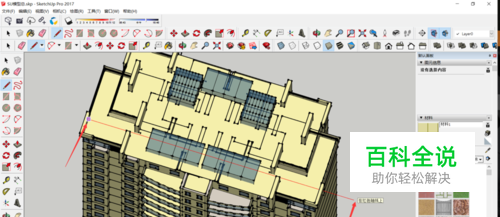

    我们在SU左侧的工具栏中选择铅笔工具, 使用铅笔工具在进行剖切的位置绘制一条辅助线,辅助线可以帮助我们更加精确的绘制剖面位置。

  • 03

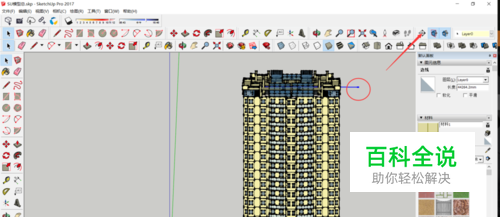

    然后,我们调整模型视角,调整到合适的位置, 刚好可以看到辅助线延伸出来的一个线条,在SU工具栏中找到剖面绘制工具。

  • 04

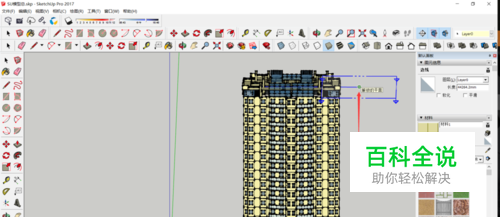

    我们选中剖面绘制工具之后,我们将鼠标移动到辅助线上, 可以看到系统自动出现了一个剖切框,剖切框的颜色对应轴线的颜色。

  • 05

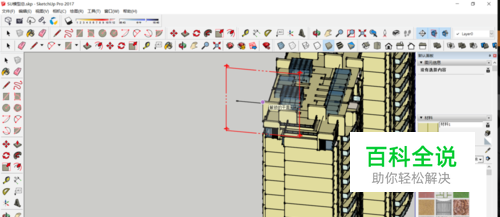

    剖切框和某一个轴线平行的时候,就会显示出对应的颜色,从而方便我们进行剖切确方向的确定, 调整模型视角即可调整剖切框的方位。

  • 06

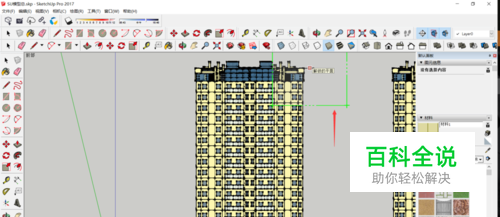

    倾斜的视角很容易让剖切框难以控制,因此我们最好将模型调整为正对我们的视角, 剖切框正确后,我们单击鼠标,即可确定进行剖切,建筑的一部分会被隐藏。

  • 07

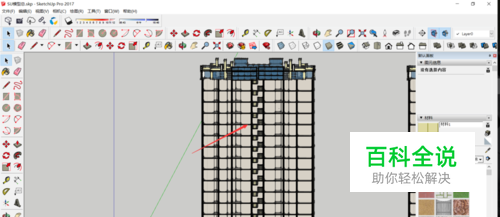

    可以看到进行剖切之后,建筑内部的细节就会出现,我们剖切的位置就是变成我们观察的位置,这样我们就完成了SU剖面的绘制,可以将剖面图导出使用。
