CAD绘制的图纸如何打印

2024-03-23 17:06:40

很多从事建筑、机械、模具行业的人都需要通过CAD软件进行绘图，那绘制好的图纸如何打印出来呢？下面我就为大家简单的介绍下把CAD软件中绘制的图纸打印出来的方法。

操作方法

01

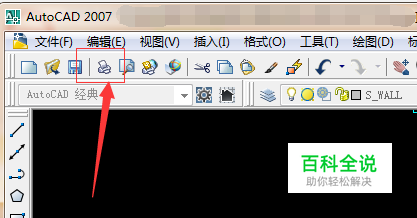

首先打开我们需要打印的CAD图纸，然后在CAD图纸左上角点击打印机标志按钮或者输入CTRL+P。如图：
02

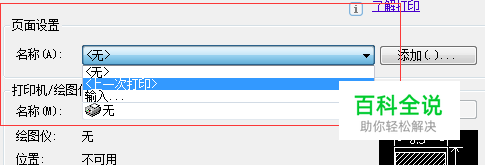

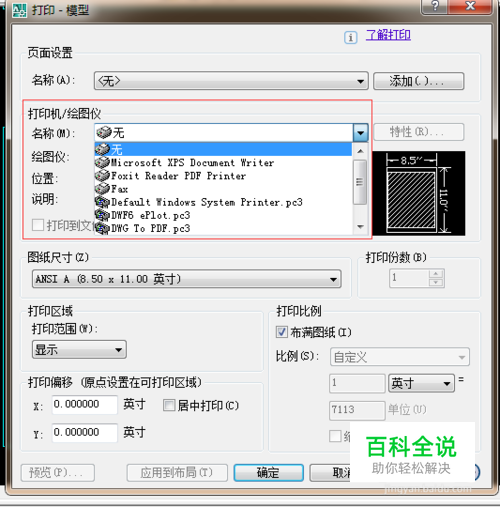

这时会弹出打印—模型的窗口，在打印机/绘图仪这里选取所使用的打印机的型号。如果以前打印过我们也可以在页面设置下面的名称这里选择上一次打印，如图：
03

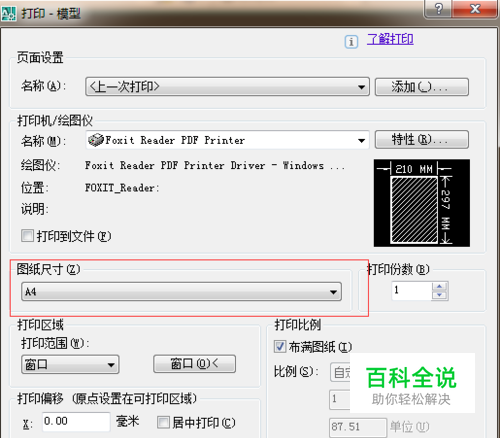

打印机型号确定后，然后我们在图纸尺寸这里选取我们所打印的纸张大小。有A1、A2、A3、A4等。
04

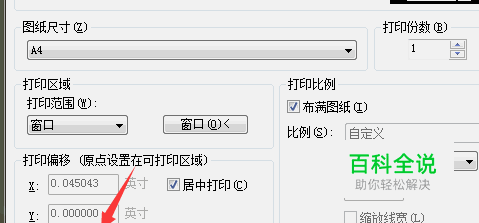

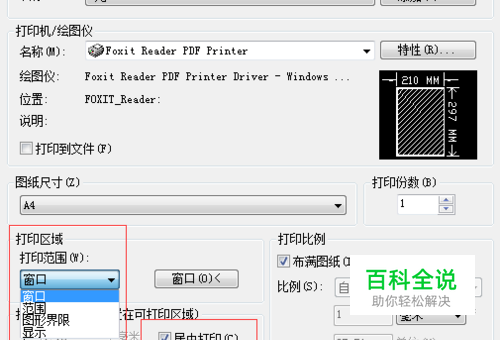

下一步我们在打印范围这里选择窗口，选取我们需要打印出来的图纸后，在居中打印处打勾。如图：
05

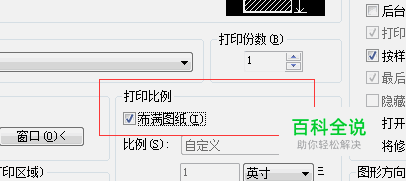

然后在打印比例布满图纸这里打勾，这样我们窗口所选取的范围就会布满整张图纸。
06

然后在打印—模型对话框的右上角的打印样式表处选取我们所需要的线型、颜色。如图：
07

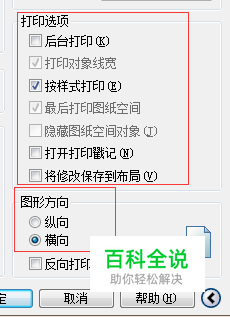

最后在对话框的右边处选取打印的模式及图形的方向。如图：
08

上述步骤全部设置完后，我们可以点击对话框左下角的预览按键来查看所打印图纸的情况。如图：
09

查看预览的图纸符合我们的要求后，在预览页面我们鼠标右键点击打印即可。
