AutoCad建筑制图-cad如何快速绘制洁具和隔断
AutoCad作为一个建筑制图软件，不但可以进行建筑外部的绘图设计，内部的室内空间和家具布置也是可以使用AutoCad进行绘制，其中卫生间洁具就是一个非常常见的室内家具。
下面，我们就来看看AutoCad如何快速绘制洁具和隔断。
操作方法
- 01

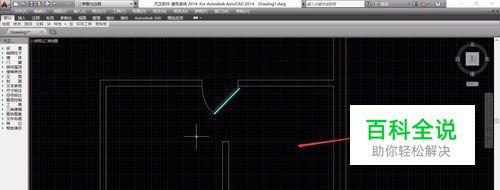

首先，我们开启AutoCad并打开图纸，找到我们需要进行洁具绘制的房间或者某一个地区，我们首先需要绘制洁具。
- 02

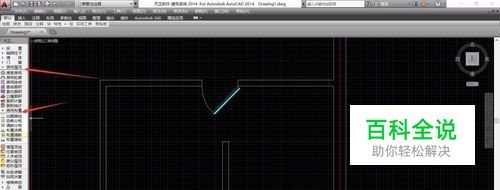

在AutoCad左侧的天正工具栏中，找 到“房间屋顶-房间布置”，在房间布置菜单中，我们可以看到有布置洁具和布置隔断的选项。
- 03

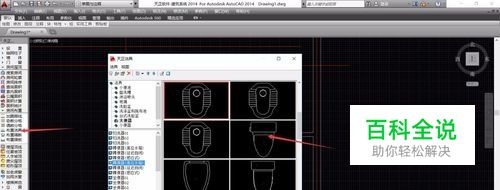

先选中布置洁具，AutoCad系统会自动弹出洁具的选择窗口， 选择我们需要布置的洁具，直接双击确定。
- 04

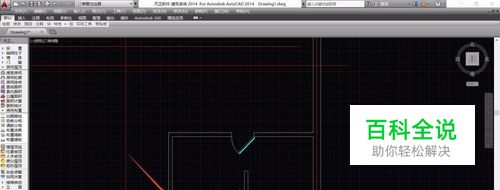

随后，我们在AutoCad图纸中， 选中需要布置洁具的墙面，按下空格键确定后，AutoCad系统就会自动为我们放置洁具。
- 05

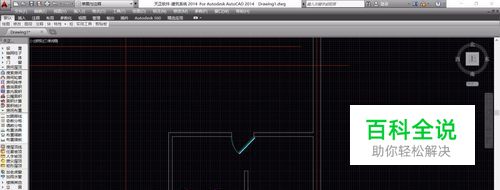

布置完成洁具之后， 我们在工具栏中选择“布置隔断”，对洁具进行隔断处理，直接点击布置隔断选项。
- 06

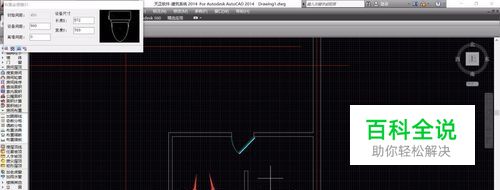

我们需要绘制一条直线， 框选上我们需要布置隔断的所有洁具，之后按下空格键确定，这样隔断的位置就会确定。
- 07

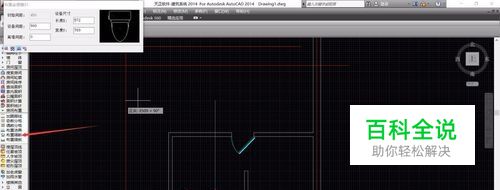

确定隔断的位置之后，我们需要确定隔断的尺寸， 系统会自动为我们设计好隔断的尺寸，我们可以直接按下空格键确定，也可以自己输入尺寸。
- 08

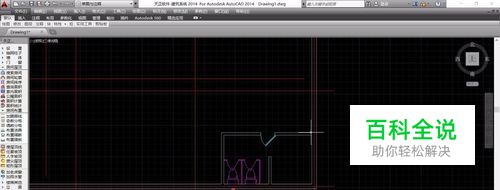

可以看到，确定所有的隔断尺寸信息之后，AutoCad就会自动为所有洁具绘制好隔断，这样我们就完成了洁具和隔断的绘制。
