怎么用CAD画五角星

CAD可以画出各种美丽的图案，接下来介绍用CAD画五角星的方法。

操作方法

  • 01

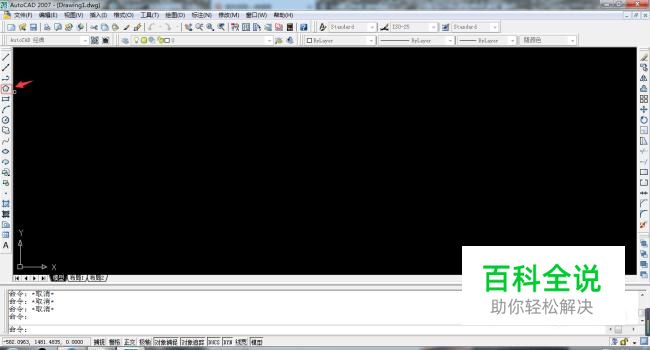

    选择正多边形命令，点击左侧快捷命令栏或者输入POL回车，

  • 02

    这里我们需要画一个五边形，输入5，回车，

  • 03

    指定一个基点，作为中心点，回车选择内接于圆，回车，

  • 04

    拖动鼠标选择合适大小，或者输入半径，回车，

  • 05

    执行直线L命令，在画好的五边形的依次连接五个顶点，

  • 06

    画好的五角星如图，

  • 07

    输入TR，回车，框选全部，

  • 08

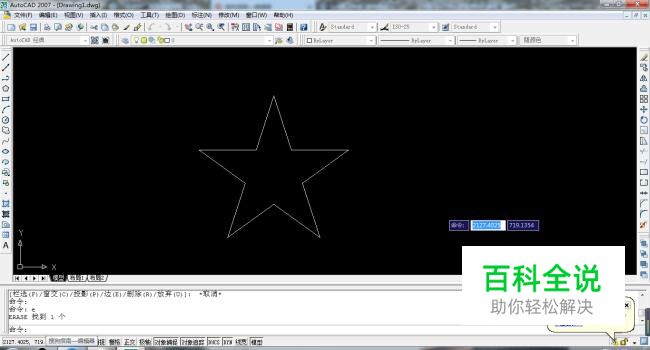

    删除多余的线条，保留五角星外形，

  • 09

    执行填充命令H，回车，选择渐变色，添加拾取点，

  • 10

    选择五角星内部点，回车，

  • 11

    点击确定，完成颜色填充，

  • 12

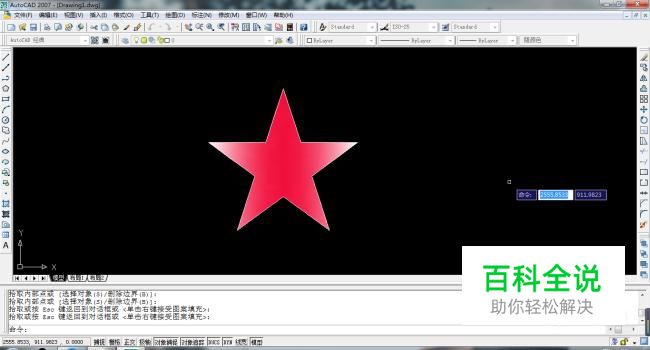

    画好的五角星如图。
