SolidWorks如何建立基准轴？
SolidWorks绘制零件时，时常需要建立基准轴，特别在画旋转体时。基准轴比基准面常用，那么SolidWorks如何建立基准轴呢？下面与大家一起分享。
操作方法
- 01

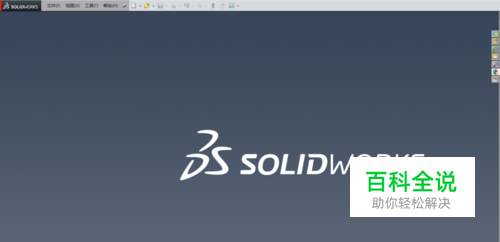

运行Solidworks软件：鼠标左键双击Solidworks软件的快捷方式图标，进入Solidworks界面。
- 02

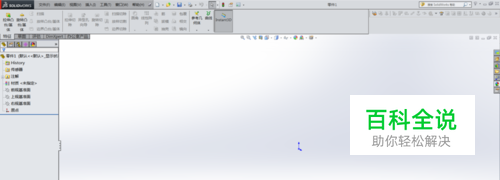

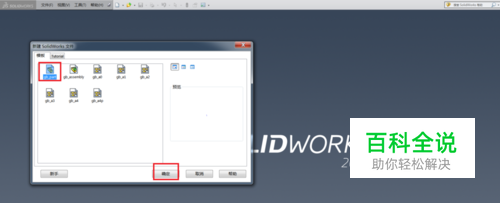

新建零部件：进入Solidworks界面后，鼠标左键单击文件--新建--零件--确定。
- 03

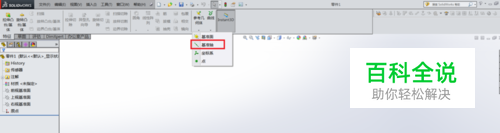

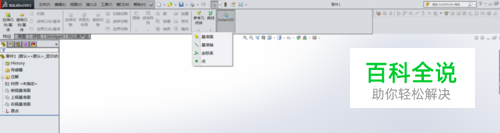

建立基准轴：单击“参考几何体”下拉列表，选择基准轴。
- 04

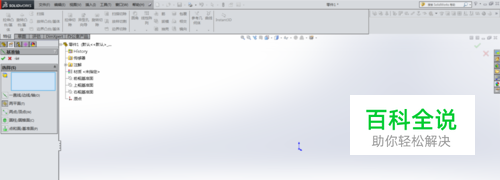

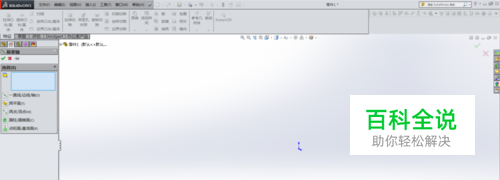

基准轴定义：单击基准轴之后，界面左侧跳出基准轴的对话框，五个确定直线的选项根据情况进行选择。此处选择两平面，以后视基准面和上视基准面为参考（参考也可以为自己画的零件的点或线或面）。
- 05

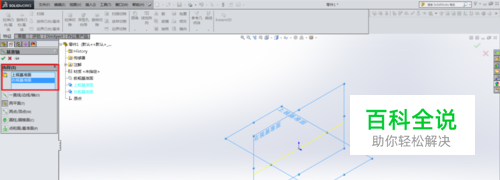

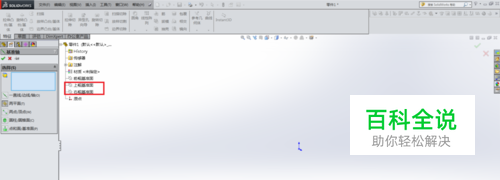

两平面：分别选择后视基准面和上视基准面。此处为参考，也可以选择其他定义项。
- 06

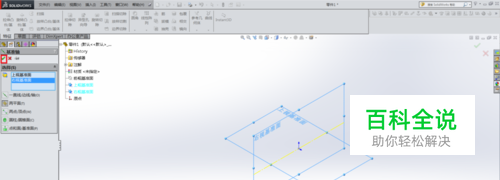

基准轴选项确定：两平面设置好后，单击√退出。
- 07

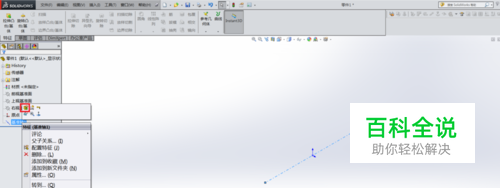

基准轴修改：单击基准轴，选择编辑，即可进入修改。
