CAD制图时如何调用CAXA图库的标准件图库

在CAD做装配图的时候，经常会需要用到标准件，但是CAD里面没有自带，为了快捷只能到CAXA中借调，那么如何借调呢，下面请看步骤：

操作方法

  • 01

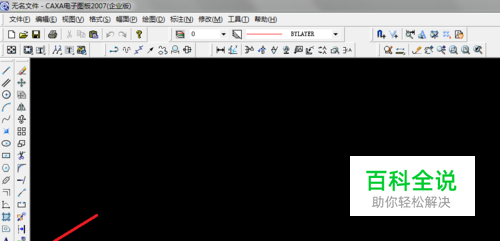

    1、打开CAXA,如图点击“提取图符”。

  • 02

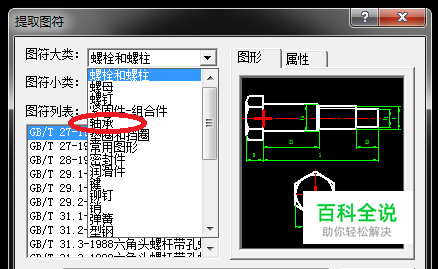

    2、例如，要调用轴承图块，如图选择“轴承”。

  • 03

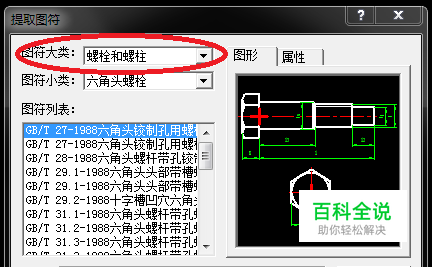

    3、如图进入下一步：

  • 04

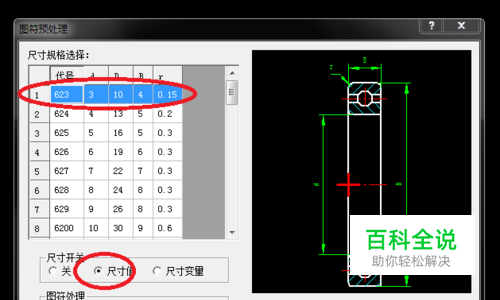

    4、例如：需用第一个轴承，选择“尺寸值”（以防和需要的尺寸不符合），然后进入下一步：

  • 05

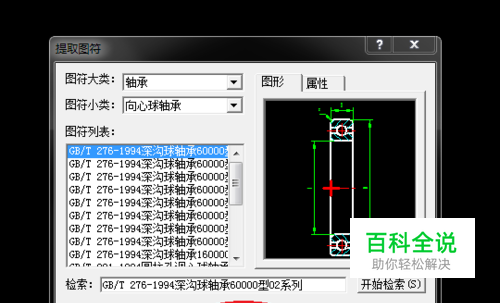

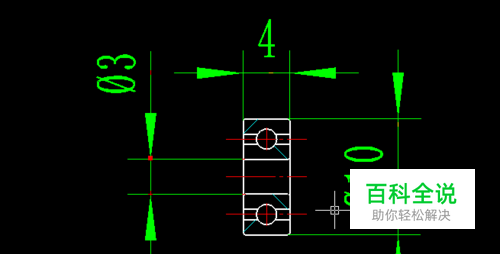

    5、如图，图块已提取出来：

  • 06

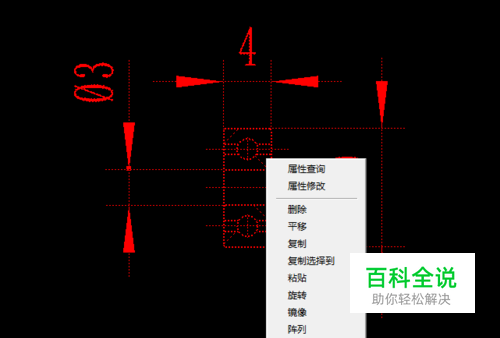

    6、选择图块，点击右键，如图选择“输出DWG/DXF”。

  • 07

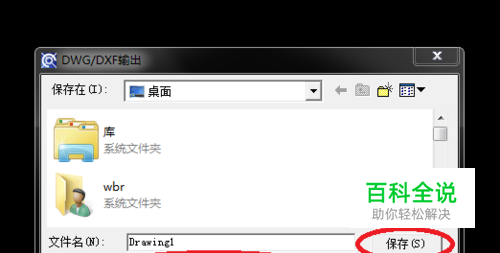

    8、对比保存类型，选择存储位置，然后保存即可。
