CAD效果图系列：[3]电源插座
操作方法
- 01
墙上的有个二孔和三孔的电源插座很常用,这样的插座设计起来也很方便的。
- 02

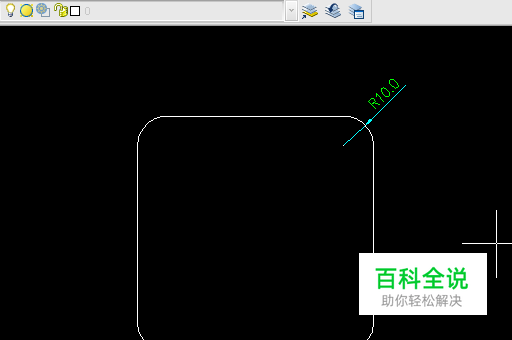

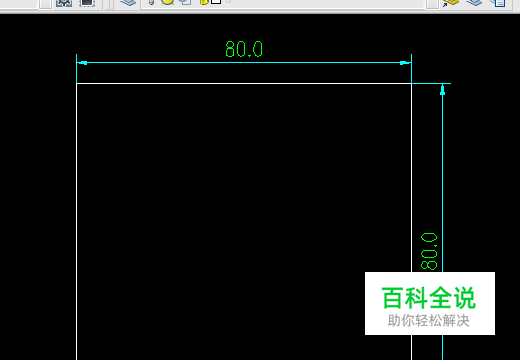

画一个80mmx80mm的正方形,然后用f命令把四个角都倒半径为10mm的圆角。
- 03

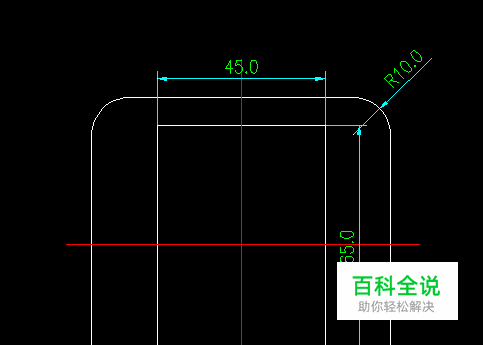

在步骤1的图中画一个45mmx65mm的矩形,沿着图一的中心放置,如图。
- 04

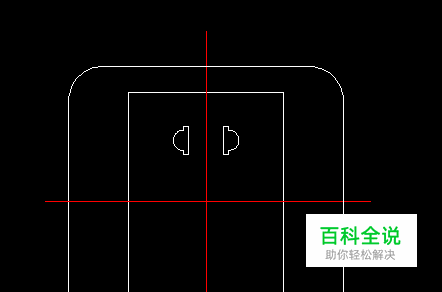

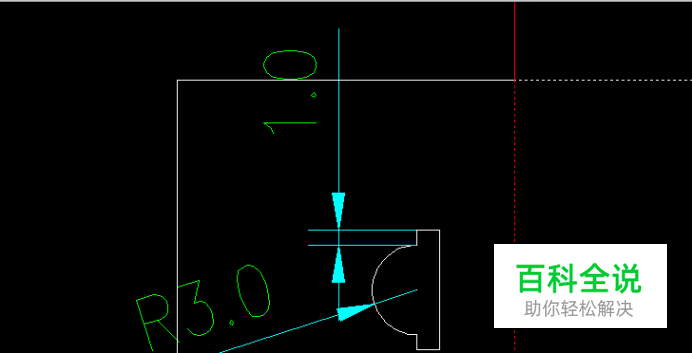

二眼插孔的画法: 1、先画一个1.5x8的矩形,按照如图所示的距离布置。 2、然后沿着矩形上端向下1mm的位置为端点,画一个半圆,半径为3mm,然后把圆与矩形中间的重合部分删除。 3、用镜像mi,就可以镜像出另一边的孔。
- 05

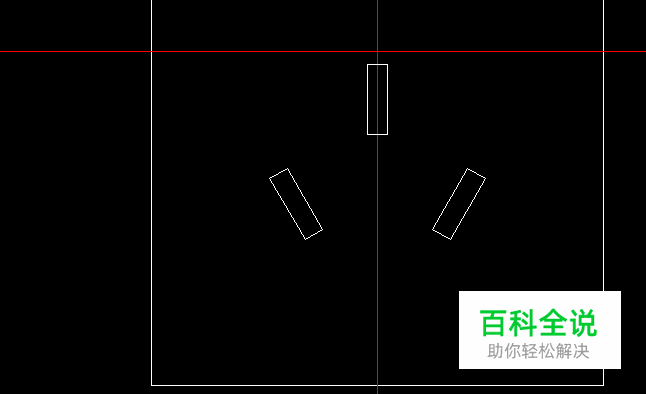

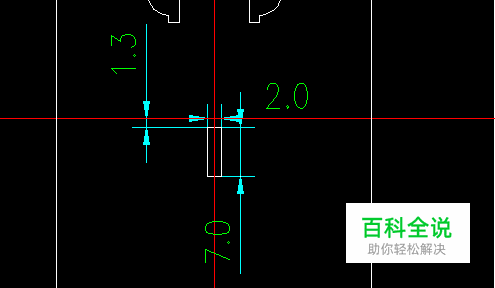

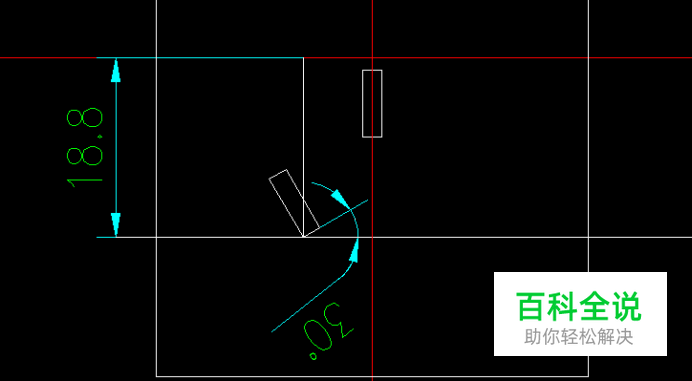

三眼插孔的画法: 1、先画一个2x7的矩形,按照如图所示的距离布置。 2、把矩形复制一个,然后按照如图所示的 位置布置,利用旋转命令ro进行30°旋转。 3、用镜像mi,就可以镜像出第三个孔。
- 06

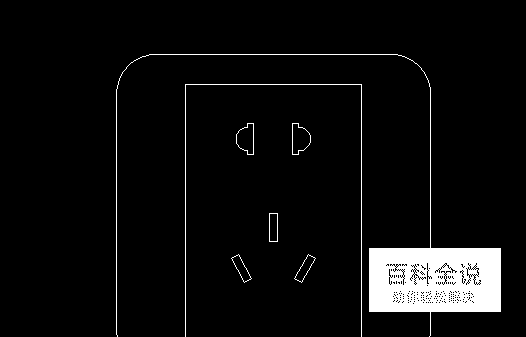

最终的效果图。
