CAD局部另存为DXF文件格式

关于利用AutoCAD软件把图档局部选择保存的方法，有时候在我们工作画图的过程当中，需要当局部一些图档另存出去。下面我给大家介绍一种非常实用又简单的操作方法

操作方法

  • 01

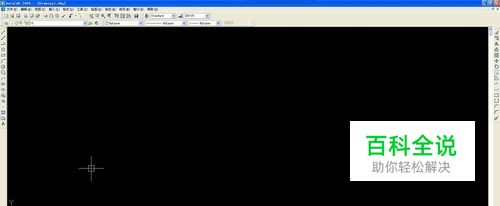

    我们以AutoCAD2004软件为例，打开AutoCAD2004软件。 AutoCAD2004的界面如下：

  • 02

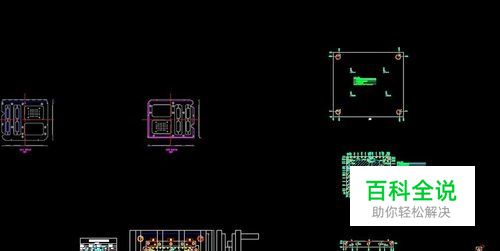

    打开我们画的图档：

  • 03

    在命令行（command）输入： dxfout ，空格或回车(Enter)

  • 04

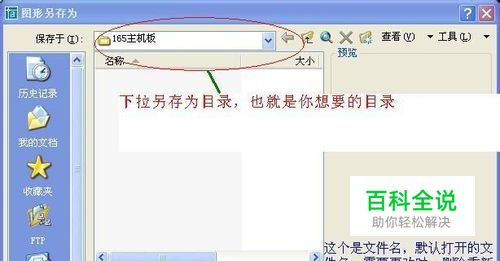

    弹出 “图形另存对话框”，如下图所示：

  • 05

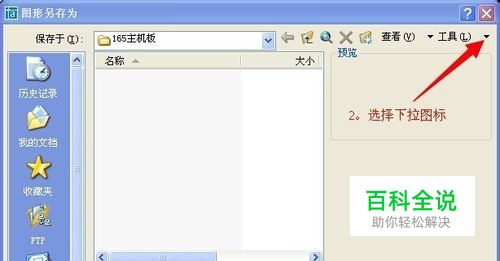

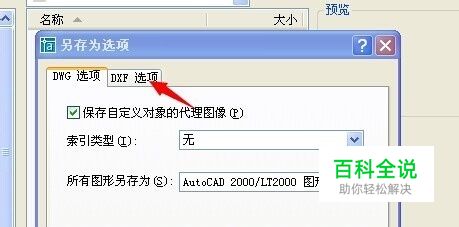

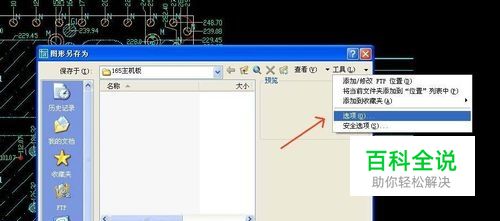

    鼠标选择单击：“ 选项”，弹出;“ 另存为选项”对话框，选择“ DXF选项”,如下图所示。

  • 06

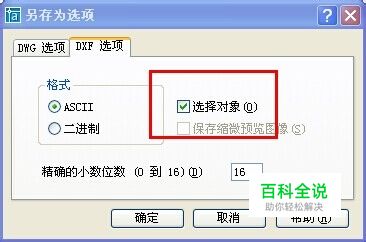

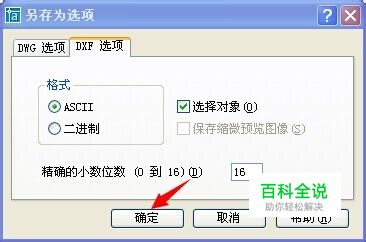

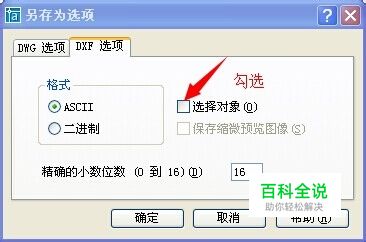

    勾选“ 选择对象”按钮，点击：“ 确定”，退出另存为选项对话框。

  • 07

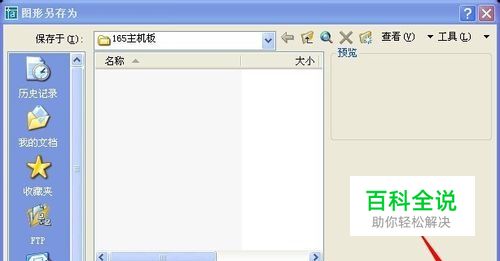

    点击:“ 保证”，退出图形另存为对话框，选择你要保证的图档（可以多选），选择完成后，按“空格、回车键（Enter）或右击鼠标键”，结束局部图档另存为命令。
