思科路由器RIP配置

随着OSPF和IS-IS的出现,许多人认为RIP已经过时了。但事实上RIP也有它自己的优点。对于小型网络,RIP就所占带宽而言开销小,易于配置、管理和实现,并且RIP还在大量使用中。下面讲解在cisco设备上配置rip协议。

操作方法

  • 01

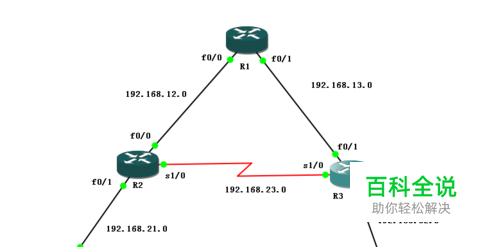

    确定所要配置的网络组网及相关ip规划,然后进行具体的配置。

  • 02

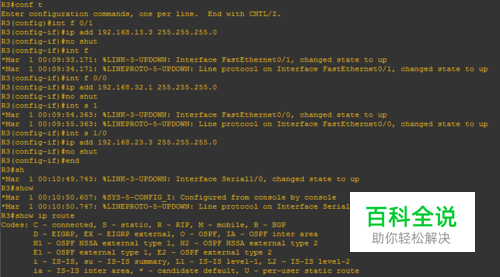

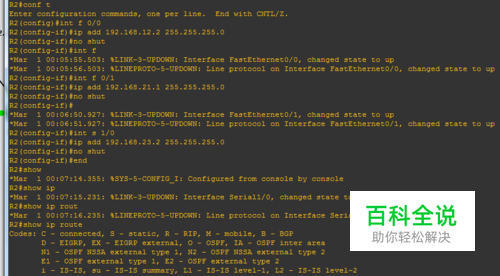

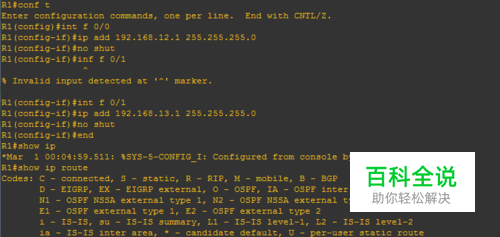

    首先进行路由器的端口ip配置,下面以路由器R2为例,R1与R3的配置命令类似,只用修改IP即可: R2#conf t (configure terminal的简写) R2(config)#int f 0/0 (interface fastEthernet f 0/0,进入该接口配置模式) R2(config-if)#ip add 192.168.12.2 255.255.255.0 (接口配置ip地址) R2(config-if)#no shut (激活接口) R2(config-if)#int f 0/1 R2(config-if)#ip add 192.168.21.1 255.255.255.0 R2(config-if)#no shut R2(config-if)#int s 1/0 R2(config-if)#ip add 192.168.23.2 255.255.255.0 R2(config-if)#no shut R2(config-if)#end R2#show ip route(查看路由表)

  • 03

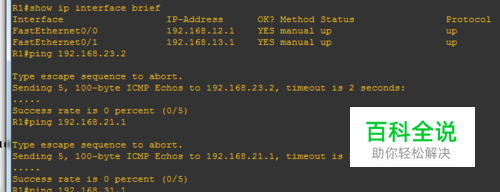

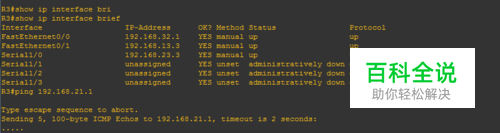

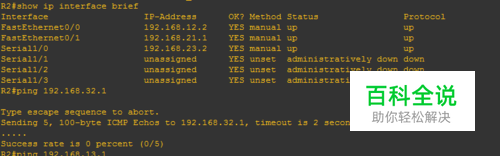

    配置完成后,通过命令"show ip interface brief"查看路由的各接口ip配置是否正确。并验证与非直连网段的互通性,由于此时还没有到非直连网段的路由,故此时不通。

  • 04

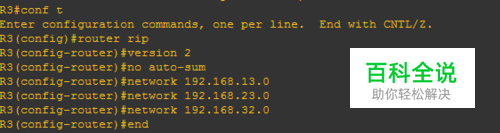

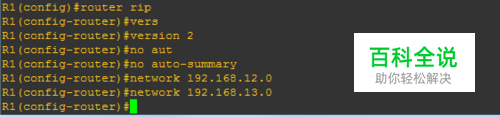

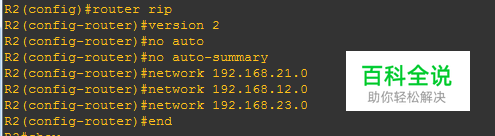

    在路由器上启动rip协议: R2#conf t R2(config)#router rip(进入rip协议配置) R2(config-router)#version 2 (启用rip v2版本) R2(config-router)#no auto   (关闭路由自动汇总) R2(config-router)#network 192.168.12.0 (通过RIP宣告该网段) R2(config-router)#network 192.168.21.0 R2(config-router)#network 192.168.23.0 R2(config-router)#end

  • 05

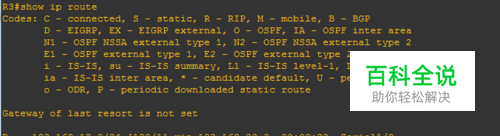

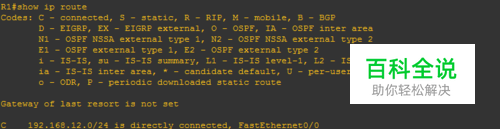

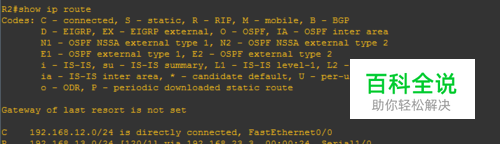

    rip配置完成后,通过"show ip route"查看路由表中存在有"R"标识的rip协议路由。

  • 06

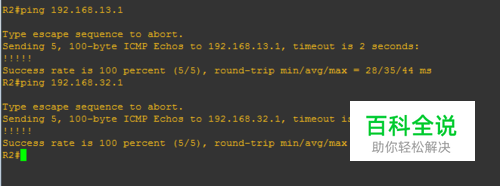

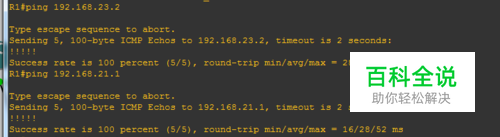

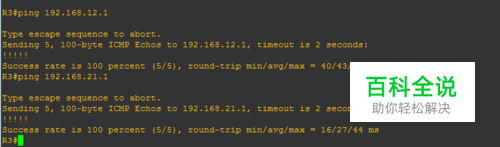

    再次验证费直连网络的互通性,此时可以相互通信。
