如何熔接光纤
随着宽带中国之最后一公里的发展，光进铜退已是大势所趋，本文基于笔者的亲身实践描述熔接光纤的最基本方法。
操作方法
- 01
用壁纸刀划出光纤一米，本实验用的光纤是单模光纤，含有四根蓝管 橙管 绿管 棕管。每根颜色的管内含有四根光纤为蓝 橙 绿 棕。以棕管为例做下列实验。
- 02
从棕管内用壁纸刀划出大约60cm长得光纤。
- 03

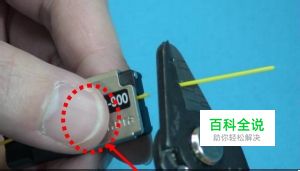

光纤外层有带颜色的覆盖层，所以要用剥线钳剥出大约3-4cm的光纤芯：
- 04

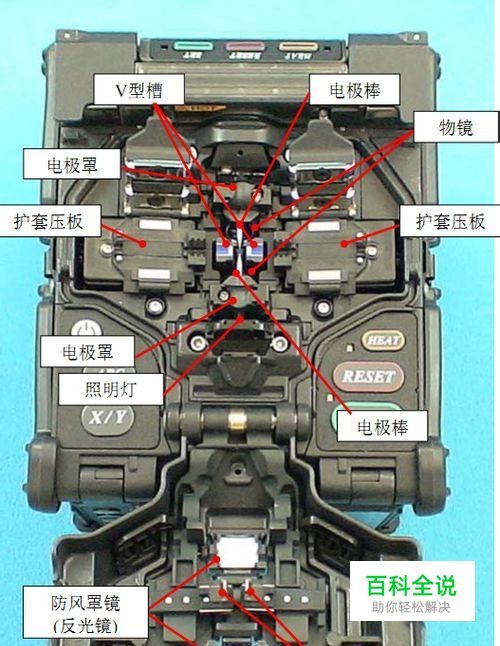

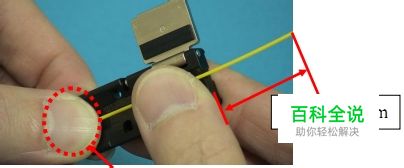

下面要用光纤切割刀切割合适长度的光纤芯，上面一步播出了大约3-4cm的光纤芯，至于本步骤要切出多长，要根据光纤熔接机来调整，如图：护套压板到接近电极的距离就是要切割出得长度
- 05

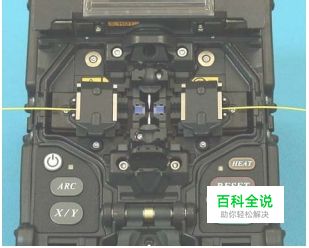

用蘸有99%浓度的酒精擦拭切割完毕的光纤芯，然后放到光纤熔接机中，注意不要让光纤碰到灰尘。如图：
- 06
按照步骤4 5做出另一端光纤。
- 07

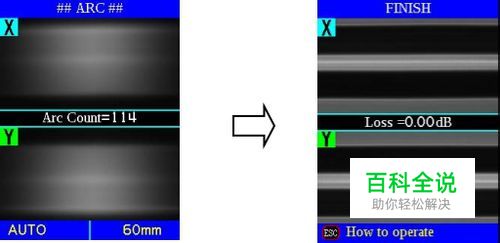

本实验用的是fsm-60s光纤熔接机。熔接模式选用auto，这种方式有个优点，当你不知道光纤类型时，它会自动识别光纤熔接模式并校正放电。先打开电源，后将切割好的光纤放入熔接机并压好。盖上防风罩后，熔接机会自动熔接。
- 08
这样最基本的熔接步骤已经介绍完毕。
