CAD无法偏移同时标注数值消失的问题【百科全说】

CAD的使用范围十分广范，对于装修绘图，还有工业简单的绘图方面的学习和操作比较容易，然而CAD中许多设置项，对于CAD老手，也未必了解过半，使用一两年，可能会遇到很多问题，其中一部分是对命令不熟悉，另一部是误操作造成的怪异状态。就在今天我就遇到了CAD无法偏移，和标注数值消失不见的问题，对于这个问题，在网上询问了许多，可是都未能解决，最后还是我在画线的时候发现了问题的所在，一旦找到问题的原因，解决起来就简单了许多。

操作方法

01

如果你发现CAD无法偏移，标注尺寸值消失，但是复制、移动都还可以，那么你就应该反应出来，这是比例的问题，这里的比例并不是线型比例，而是你所画的图被你不小心放大了千万倍，你需要验证是不是这个问题。
02

验证的方法很简单，就是你画一条指定长度的线条或者其它图形，比如画一条‘400’的直线，如果这条直线在感觉没有你之前画出的长，或者你根本就看不到，那么你就可以确定这是你的图形被放大了千万倍。
03

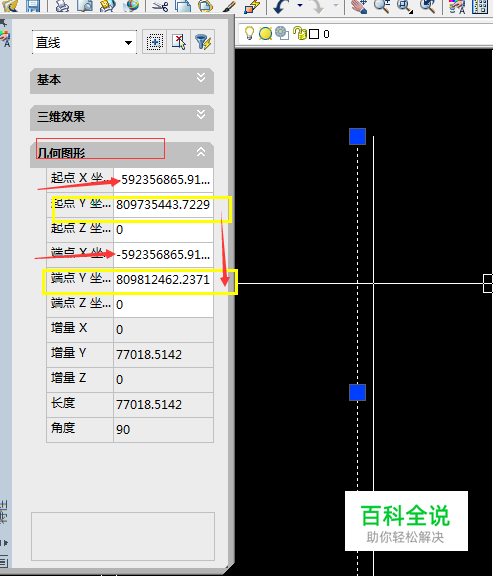

然而，也许你画了老半天的图，老半天的功夫，不能因此就报废了，你还要还原草图，但是又需要尺寸准备，那该如何办到呢，这里也很简单。在你所画的图片里，总有一条直线你是记得其原始尺寸的，当然我们画图的时候，一般都有纸质草图，你选一条有已知长度的直线，双击，调出特性，可以从坐标值计算出长度（如果竖线，起点和端点X坐标值是相同的，那么就可以从Y坐标值记算出其长度），那么再用实际的长度，除以这个长度，得出一个比值。
04

得出一个值之后，复制它。在CAD图界面输入指令‘SC'，选择图中所有的线条，空格键一下，再选择一个基点，然后粘贴数值，回车一下，你会发现界面上只有背景颜色，或者只看到一个小点，如果有小点，那你可以找到你的图形，如果没有小点，那么就双击鼠标中间的滚轮，就会看到自己之前所画的草图，如果你的鼠标没有滚轮（现在的鼠标一般都有），还可以输入命令ａ，再输入ｅ，回车一下，就ＯＫ了。
