UG NX空间曲线的修剪技巧

在初学UG NX造型时,很多人喜欢使用草图绘制。但一些老操作者都喜欢用空间曲线来作图,对初学者来说,空间曲线的约束、修剪都比较麻烦,其实还是因为不懂它的技巧。

操作方法

  • 01

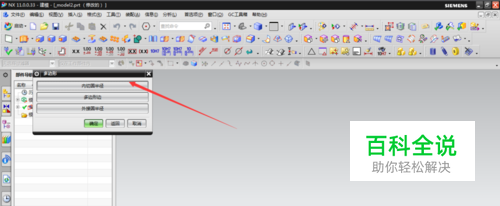

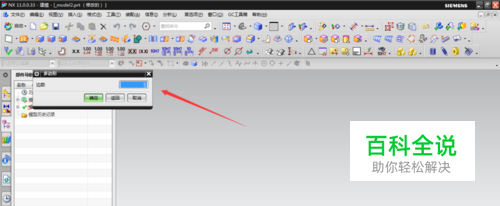

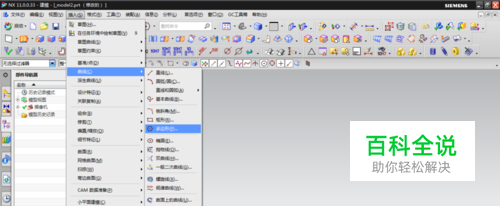

    打开一个软件,选择插入/曲线/多边形命令,根据提示,输入多边形边数,选择内切圆或外接圆及半径值,如图所示。

  • 02

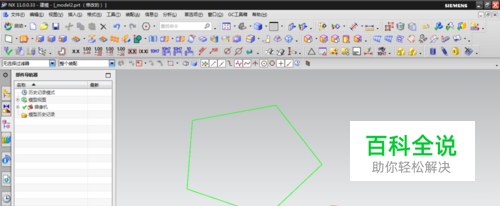

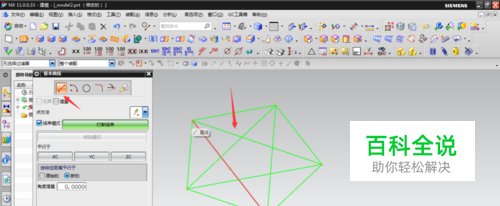

    指定多边形中心位置,则一个多边形生成。选择插入/曲线/基本曲线,选用直线,将五边形的五个点连成一个五角星形状。

  • 03

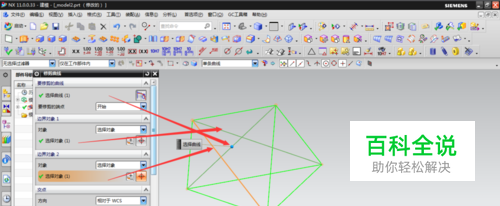

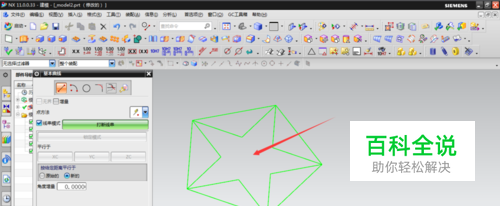

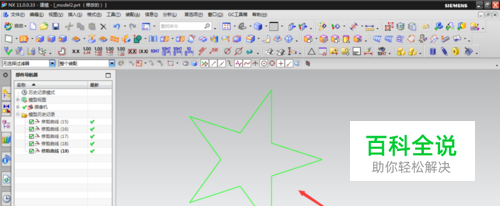

    完成后选择基本曲线中的修剪,按提示选取要修剪的曲线,跟着选取两条边界线,图形自动完成修剪。同样的方法完成其它线段的修剪,结果如图。
