如何设置CAD标注样式

CAD是一款非常实用的设计软件，下面小编就来给大家介绍一下如何设置CAD标注样式，希望对大家有所帮助。

操作方法

  • 01

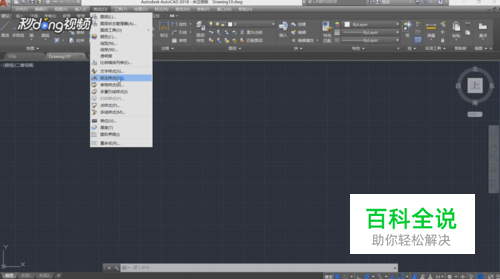

    首先打开CAD软件，点击菜单栏中的“格式”，在弹出的选项中点击“标注样式”。

  • 02

    然后在弹出的修改窗口中将“线”面板中的基线间距设置为5，超出尺寸线为1，起点偏移量为0。

  • 03

    接着在“符号和箭头”面板下将圆心标记设置位置线，并把数值改为1。

  • 04

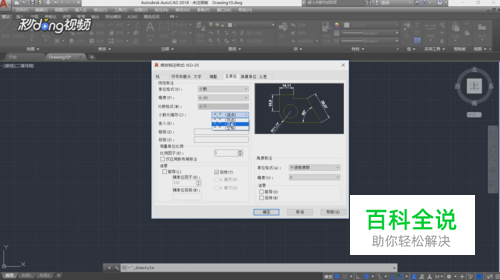

    然后在“主单位”面板下将小数分隔符设置为句点，然后点击确定。

  • 05

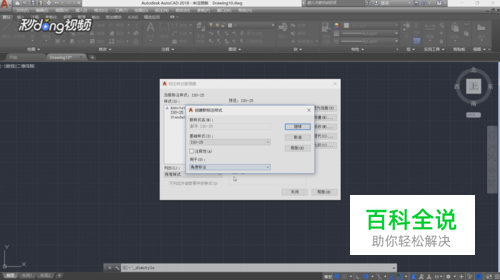

    点击右侧的“新建进入”，新样式名选择为角度，基础样式选择为ISO-25，选择角度标注，再点击“继续”。

  • 06

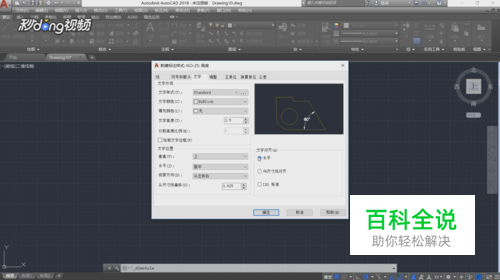

    最后将文字面板中文字对齐改为“水平”，点击确定，再点击关闭。
