cad坐标输入方法 cad怎么输入坐标

2024-03-20 22:13:39

在电脑中制图和设计的时候，通常都会用到CAD。在绘制图纸时，是需要输入坐标的。如何在CAD中输入坐标呢，下面小编给大家说说CAD输入坐标的方法。

操作方法

01

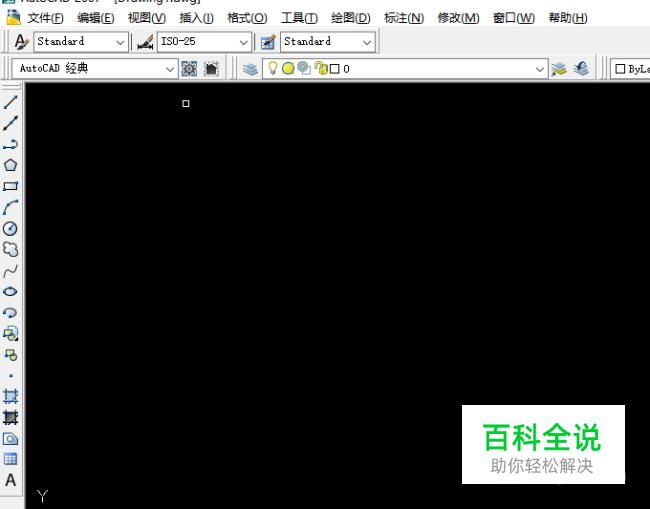

打开电脑中CAD软件，如图所示。
02

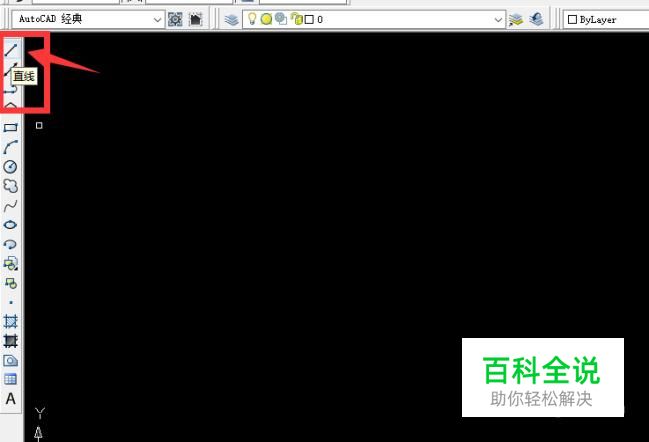

绝对坐标的使用方法；我们先点击左侧工具栏中的直线工具。
03

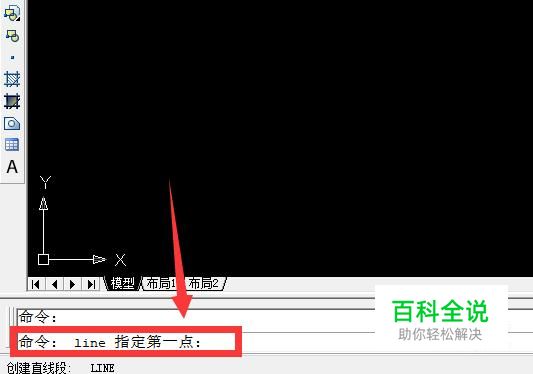

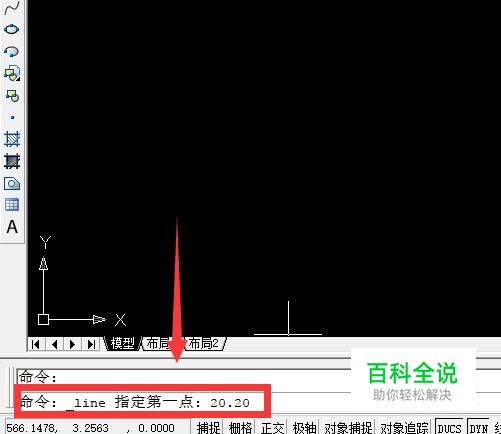

在界面的下方是命令栏工具。点击了直线工具以后，命令栏中显示的是Line指定第一点，在后面输入20.20.
04

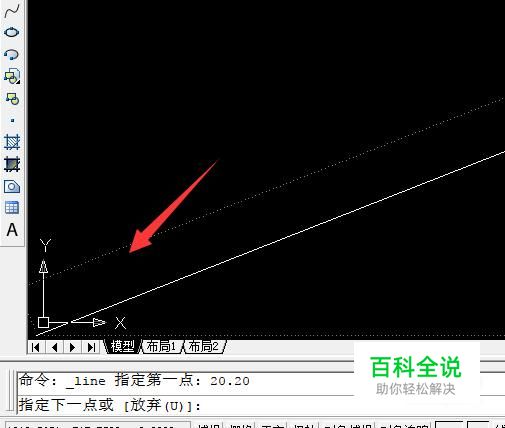

按下回车键来执行命令。这样坐标点就会定位在离x轴，y轴20距离的位置。如图所示。
05

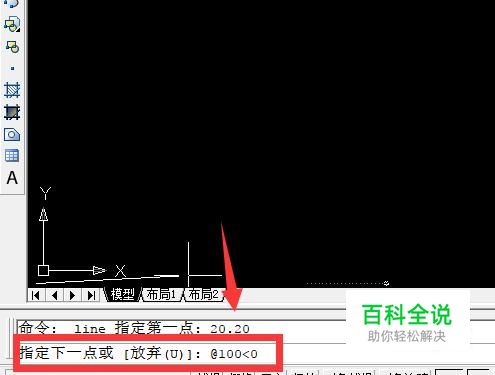

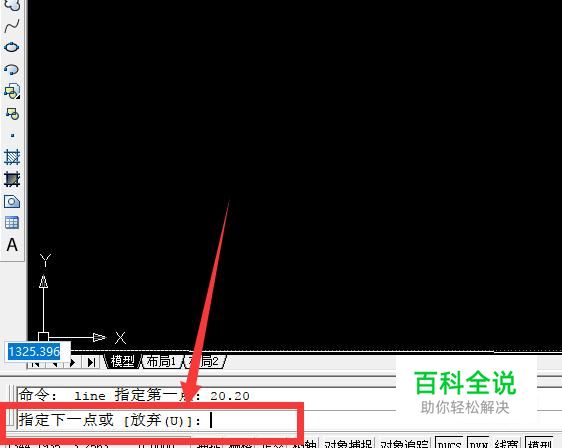

相对坐标使用的方法；绝对坐标确定以后，命令栏中显示的是指定下一点，在后面输入@100<0。这个表示的是角度为0度，长为100的直线。
06

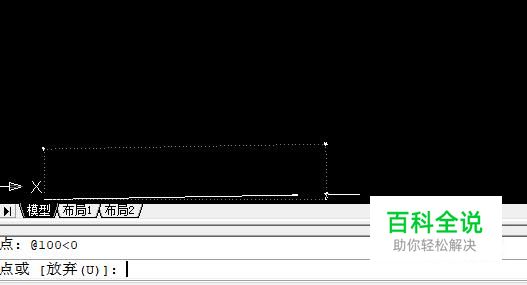

按下回车键来执行命令。这样在界面中就画出了一条长为100，角度为0度的直线。
07

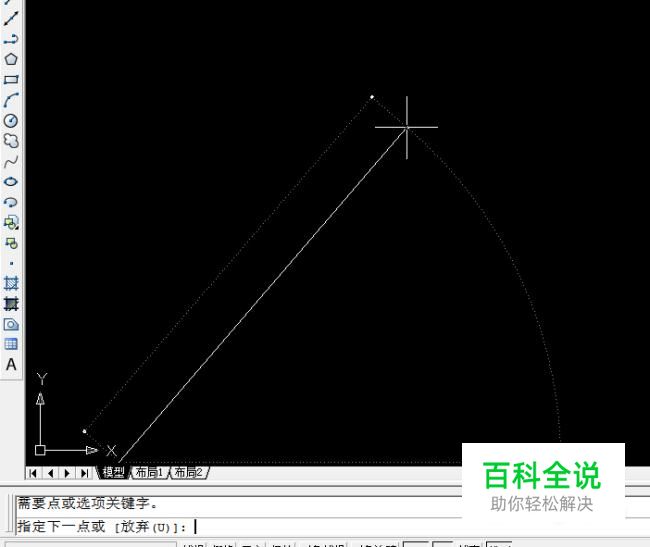

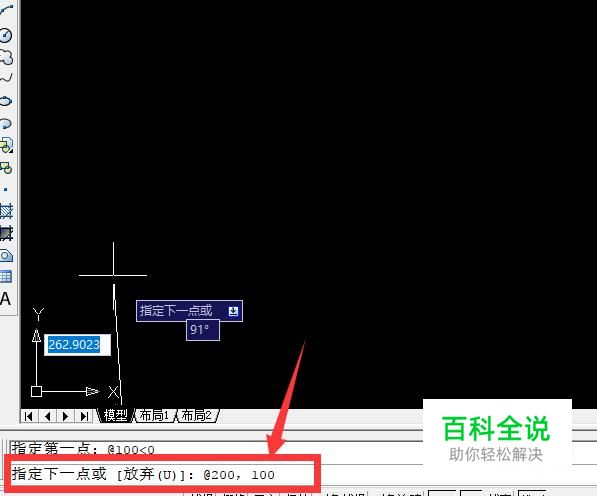

确定相对坐标的方法；在命令栏中输入@200，100。这个表示距离起点x轴200，y轴100的点。
08

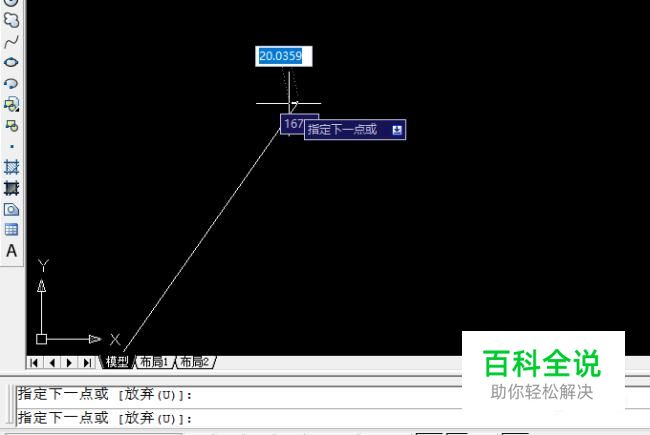

输入完成以后，按下回车键来执行命令。坐标点如图所示。
