CAD中的尺寸线看不见时应该怎么办？
有时候我们在标注CAD中图片的尺寸时，会发现尺寸线看不见，这是因为设置出现了问题，那么CAD中的尺寸线看不见时应该怎么办呢？下面就让小编来给大家介绍一下吧。
操作方法
- 01

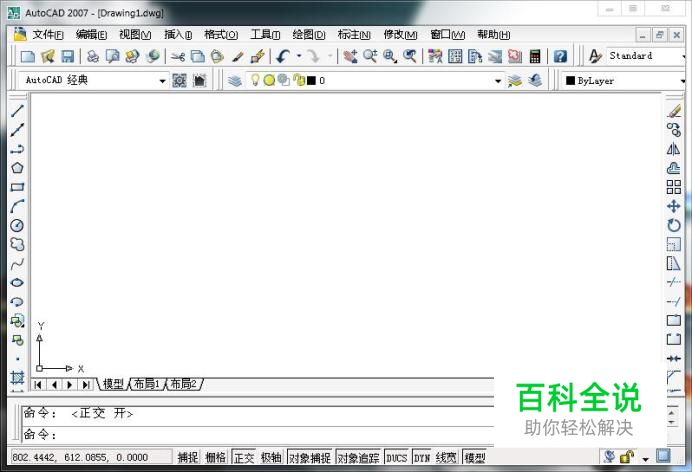

首先打开CAD软件，操作界面如图所示。
- 02

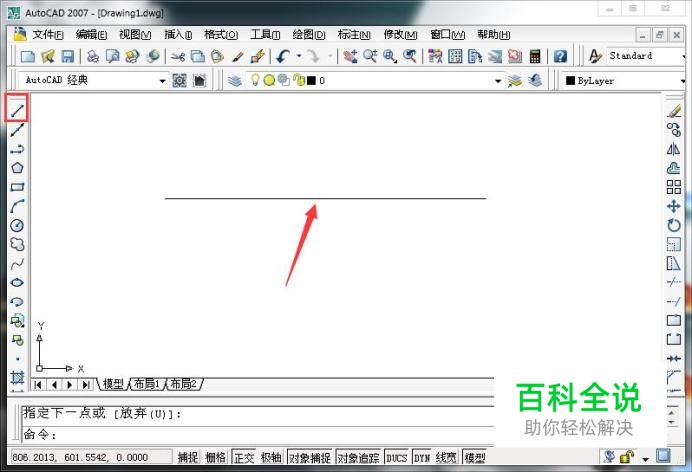

使用直线指令在界面上画出一条长度适中的直线，如图所示。
- 03

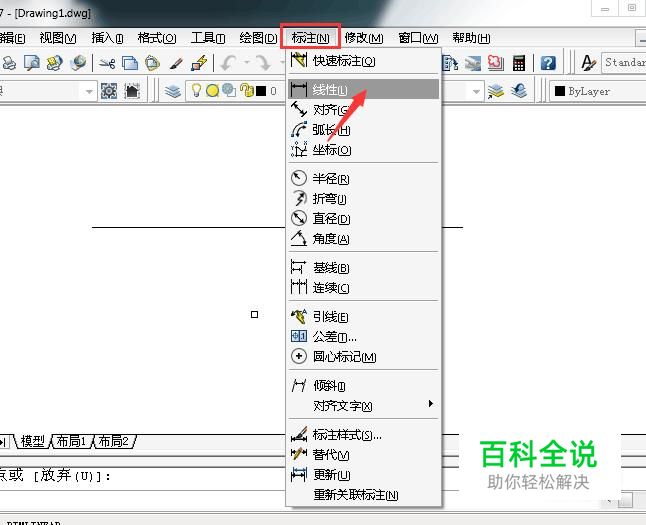

点击标注工具栏中的“线型”，如图所示。
- 04

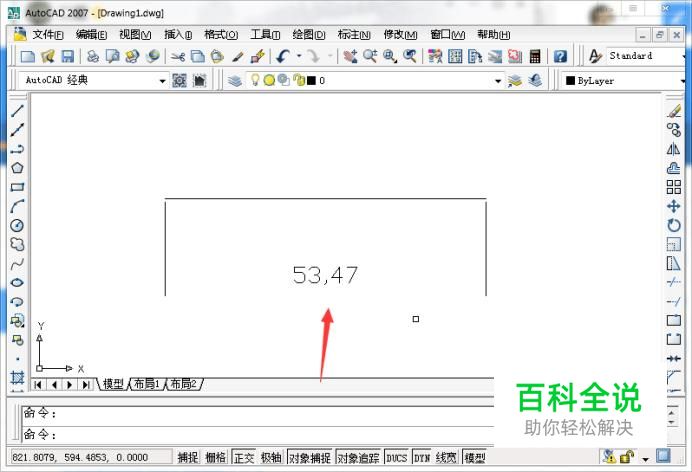

标注后的结果如图所示。（这时我们可以看到尺寸线被隐藏了）
- 05

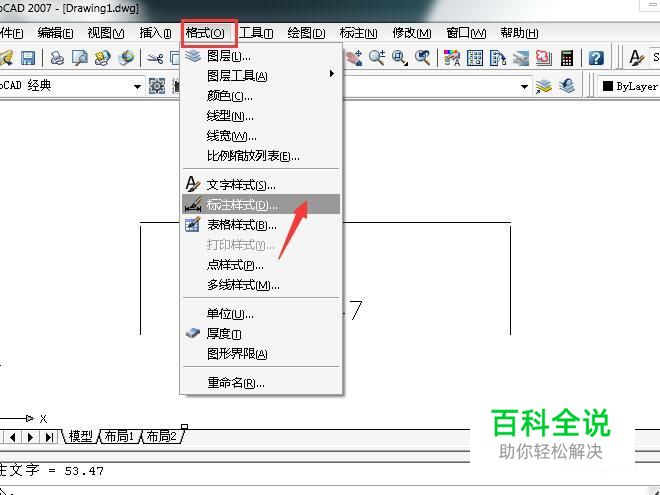

点击格式工具栏中的“标注样式”，如图所示。
- 06

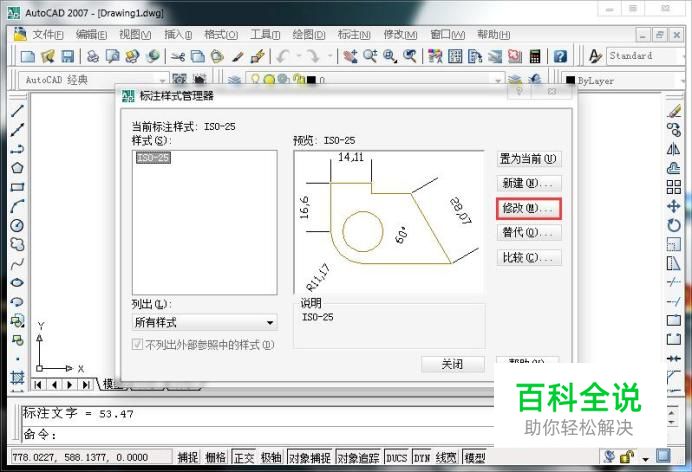

随后点击界面右方的“修改”，如图所示。
- 07

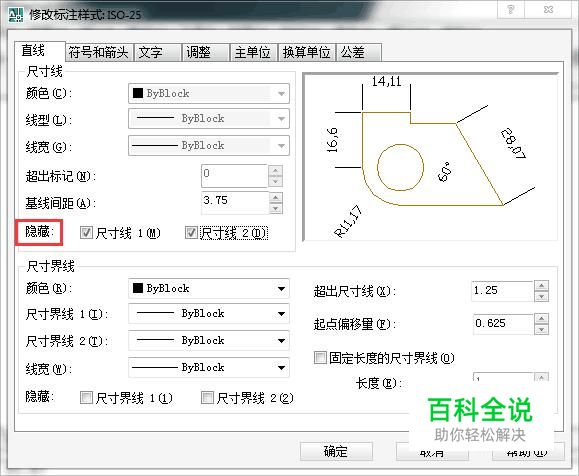

打开界面后，我们会发现尺寸线被隐藏了，如图所示。
- 08

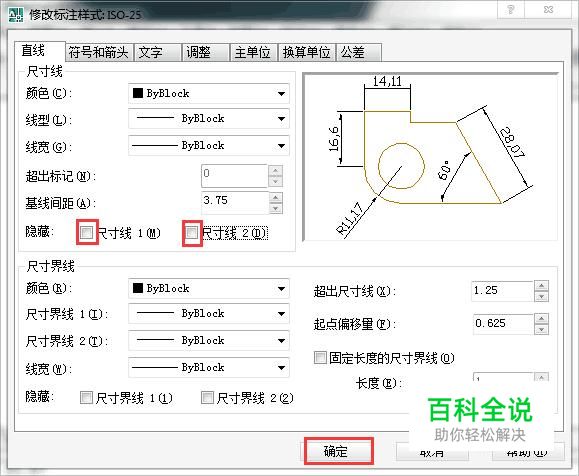

随后点击尺寸线1和尺寸线2的小框框，把打钩去掉，然后点击下方的“确定”进行保存。
- 09

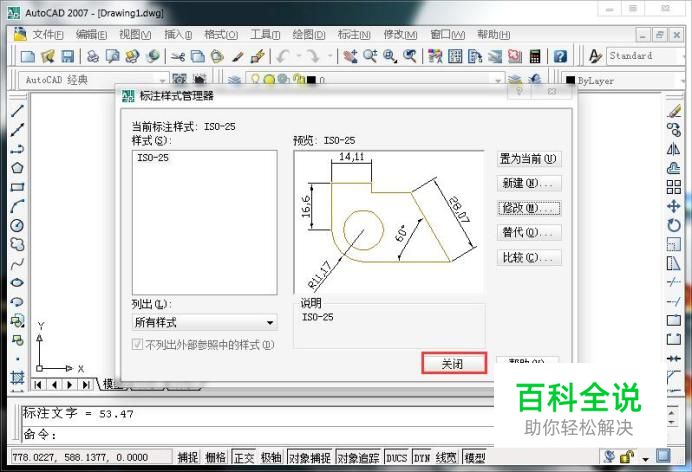

设置完成后，点击界面下方的“关闭”，如图所示。
- 10

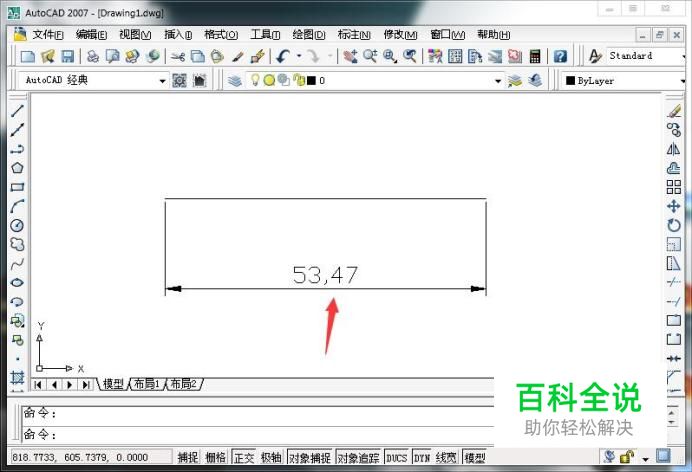

在返回界面后我们就会发现尺寸线显现出来了，如图所示。
