做网线,网线水晶头接法和线序

公司搬家了, 网线需要重新做下了,经常不做网线了对水晶头的排序都忘了,特从网上整理了一些资料,方便需要的朋友。
网线制作是搞网络的人的必修课,也是最为基础的实战项目。网线制作方法有很多,我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

操作方法

  • 01

    我们使用网线钳的剥皮功能剥掉网线的外皮,会看到彩色与白色互相缠绕的八根金属线。橙、绿、蓝、棕四个色系,与他们相互缠绕的分别是白橙、白绿、白蓝、白棕,有的稍微有点橙色,有的只是白色,如果是纯色,千万要注意,不要将四个白色搞混了。我们分别将他们的缠绕去掉,注意摆放的顺序是:橙绿蓝棕,白在前,蓝绿互换。也就是说最终的结果是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

  • 02

    摆好位置之后将网线摆平捋直,使用切线刀将其切齐,切线刀通常的网线钳都有,一定要确保切的整齐,然后平放入水晶头,使劲儿往前顶,当从水晶头的前放都看到线整齐的排列之后,使用网线钳子的水晶头压制模块将其挤压。这种网线制作的顺序是通用的B类网线制作方法。

  • 03

    如果是A类网线制作顺序是橙绿互换,变成:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

  • 04

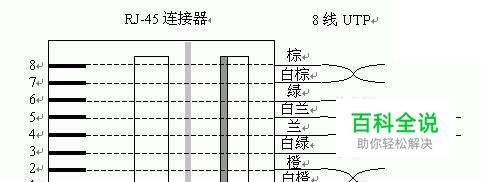

    直连线是网线两端的水晶头都是A或者B,如果是交叉线则一头是A一头是B。直连线(适合电脑与路由器、拨号猫、交换机)两头都是 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B (适用于电脑与电脑)568A标准:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕 568B标准:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕 (一般用这个)

  • 05

    当然了,这些网线制作方法也都不一定每个人都在使用。因为很多网络设计者通常并没有严格遵守这个规则,不过如果不遵守这个规则,网线的抗干扰性能和抗衰减性能就很差。还是建议设计者严格按照这个顺序,这样可以保证网络的最佳运行状态。所以,如果我们去维修网络的话,一定要好好的看一下原来的旧水晶头按照什么方式来制作的,我们按照它的顺序做就是了,因为我们只是制作一个水晶头,所以要“入乡随俗”,否则,就必须两头开刀,都重新按照标准制作一遍。另外网线的长度最好不要大于100米,因为越长型号衰减越厉害。 给大家一点网线制作的小小提示:因为在建房的时候往往会造成不小心拉网线而把其中的某一根或者几根拉断,所以那些不够标准的制作方法可以帮我们的忙。如果我们通过多次的测试发现网线的某一根或者几根是断的,就可以进行互换,比方说如果白橙和橙是断的,怎么做都不通,而其他是通的,我们可以将白蓝、蓝或者白棕和棕将其替换。但是要注意,一定要两头都一样,即都不按标准的来。通常只要顺序里的1、2、3、6是通的就可以了,数字是A、B或者非标准模式的替换规则中的网线顺序。我们曾经使用使用一根网线,既上网有安装了一部电话。

  • 06

    天在测试一个网线的时候非常麻烦1号线怎么做都通,毫了我一个多小时层层排查没一关,实在没办法,只好用替代原则。使用白棕和棕替换白橙、橙。

  • 07

    网线制作的互连方法:   PC PC 交叉线   PC HUB 直连线   HUB普通口 HUB普通口 交叉线   HUB普通口 HUB级联口 直连线   PC 路由器 交叉线   路由器 路由器 交叉线   PC 交换机 直连线   路由器 交换机 直连线   交换机普通口 交换机uplink口 直连线   交换机普通口 交换机普通口 交叉线   交换机uplink口 交换机uplink口 交叉线 网线接法|水晶头接法&网线线序及设备间连接(附图)。 局域网就是将单独的微机或终端,利用网络相互连接起来,遵循一定的协议,进行信息交换,实现资源共享。 网线常用的有:-------双绞线、同轴电缆、光纤等。------- 双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。 从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP-Unshielded Twisted pair) 作为布线的传输介质来组网。 UTP网线由一定长度的双绞线和RJ45水晶头组成。 双绞线由8根不同颜色的线分成4对绞合在一起,成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。 在EIA/TIA-568标准中,将双绞线按电气特性区分为:三类、四类、五类线。 网络中最常用的是三类线和五类线,目前已有六类以上的。 做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。 RJ45水晶头由金属片和塑料构成,制作网线所需要的RJ一45水晶接头前端有8个凹僧,简称“SE”(Position,位置)。 凹槽内的金属触点共有 8个,简称“8C”( Contact,触点),因此业界对此有“8P8C”的别称。 特别需要注意的是RJ45水晶头引脚序号,当金属片面对我们的时候从左至右引脚序号是1~8,序号对于网络连线菲常重要,不能搞错。 EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
