如何在solidworks平面模型上刻字
这里教你如何在solidworks平面模型上刻字，记住：这里刻字的面是平面，不是曲面。
操作方法
- 01

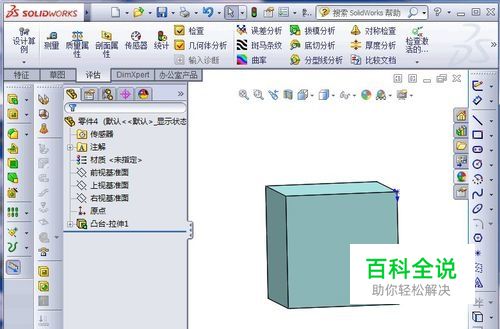

如下图所示模型，现在需要在正方体上面刻字。
- 02

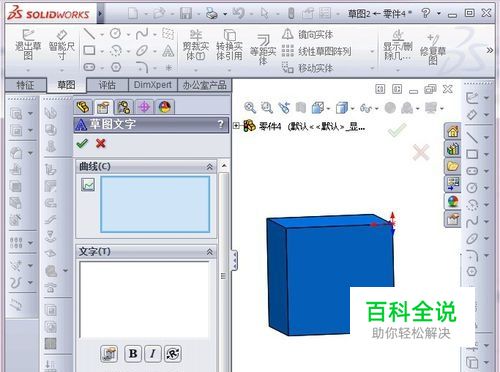

在“工具”栏中选择，“草图绘制实体”，选择“文本”，如图所示
- 03

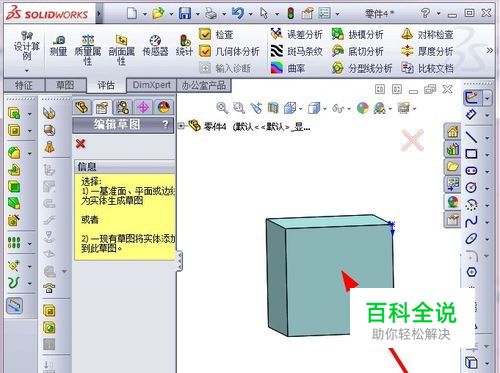

选择此面，如图所示
- 04

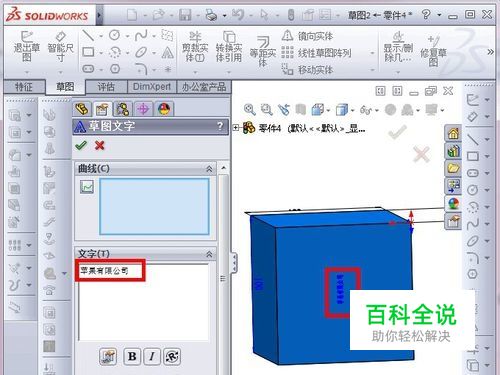

输入你要绘制的字，我这里输入“苹果有限公司”为例，如图
- 05

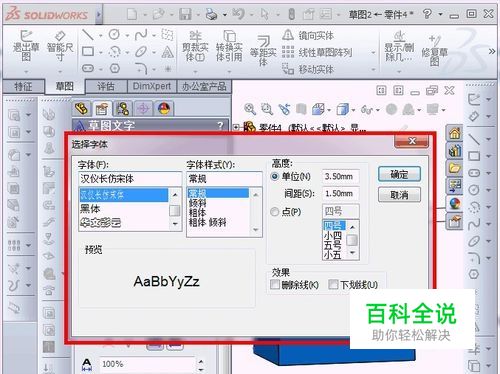

去掉“使用文档字体”的勾，点击“字体”，打开对话框，调节字体大小，如图
- 06

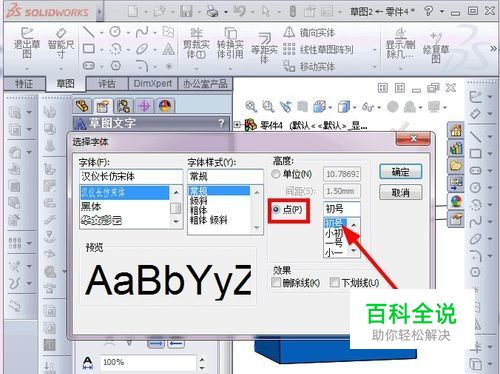

选择“点”，选择“初号”，如图
- 07

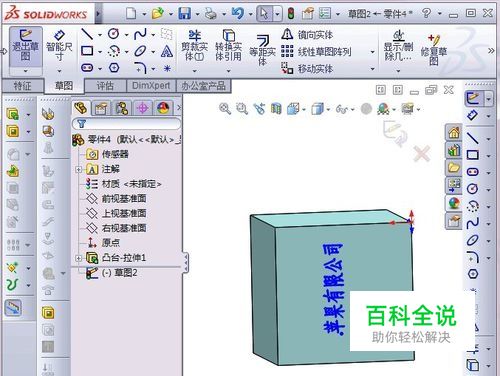

确定，打钩，如图所示
- 08

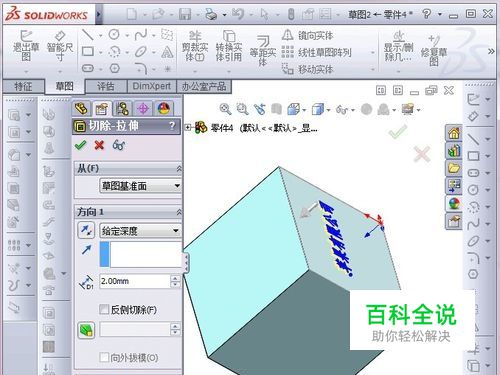

点击“切除”按钮（选择拉伸则字体凸出来，选择切除则字体凹下去），输入切除深度为2mm，如图
- 09

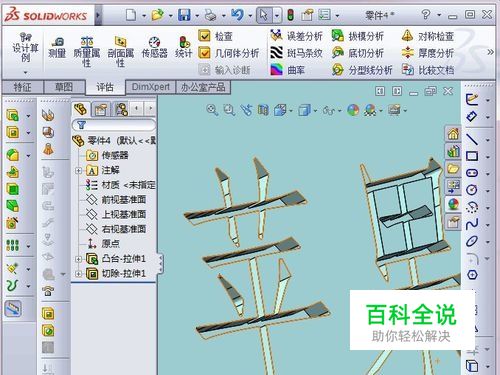

确定，刻字就成功了，恭喜。
