如何运用solidworks2016进行流体分析

本扁主要讲述如何运用solidworks2016进行流体分析

操作方法

  • 01

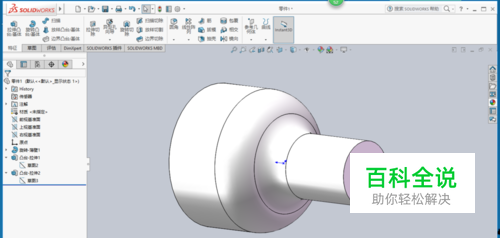

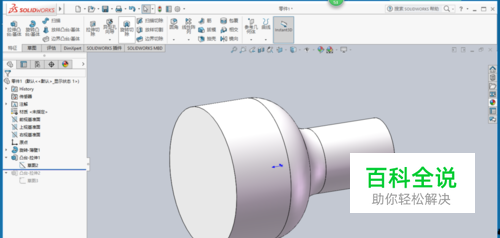

    打开solidworks2016，新建实体零件，注意封堵两头，形成中间空腔

  • 02

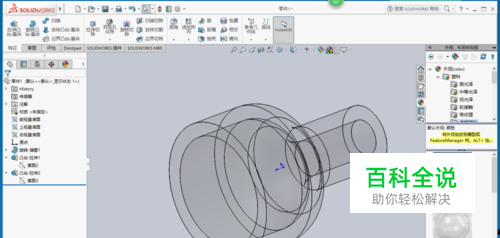

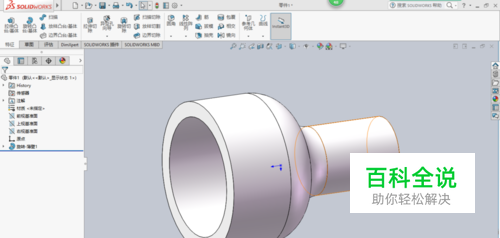

    对零件施加外观、布景和贴图中的外观-塑料-透明塑料-半透明塑料

  • 03

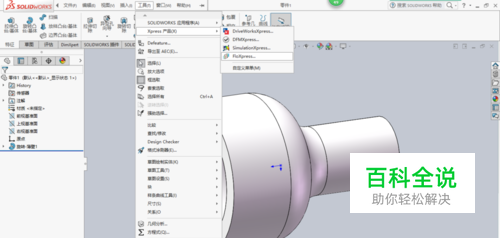

    打开菜单栏中的工具-Xpress产品-Floxpress

  • 04

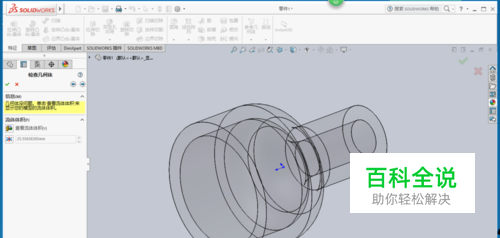

    检查几何体

  • 05

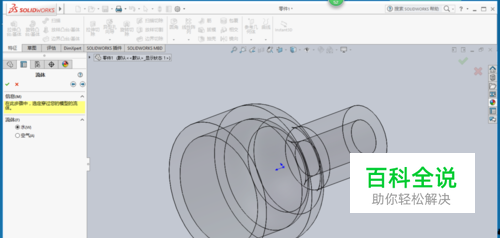

    设置模型流体介质

  • 06

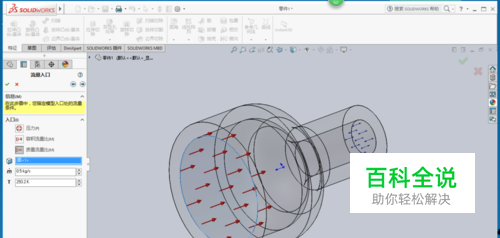

    设置流量入口

  • 07

    设置流量出口

  • 08

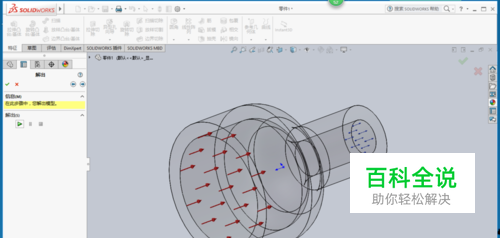

    解出

  • 09

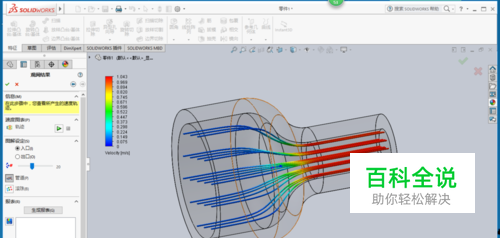

    观察结果
