AutoCAD 2014如何绘制圆与直线相切
在使用AutoCAD 2014工作时会遇到各种各样的问题，比如需要绘制圆与直线相切。那么如何进行操作呢？下面小编与你分享具体步骤和方法。
操作方法
- 01

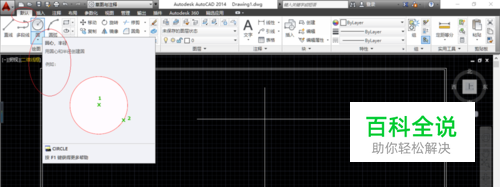

启动AutoCAD 2014辅助设计软件，如图所示。选择"默认→绘图"功能区。点击"圆"图标。
- 02

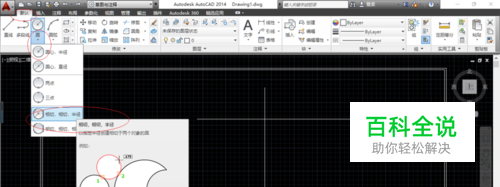

如图所示，点击"圆"图标向下箭头。弹出下拉列表选项，选择"相切，相切，半径"项。
- 03
命令窗口显示"CIRCLE 指定对象与圆的第一个切点"，如图所示。拾取直线与圆的第一个切点，单击鼠标左键确认。
- 04

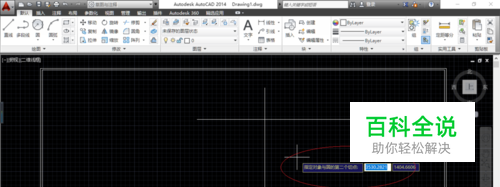

如图所示，命令窗口显示"CIRCLE 指定对象与圆的第二个切点"。拾取直线与圆的第二个切点，单击鼠标左键确认。
- 05

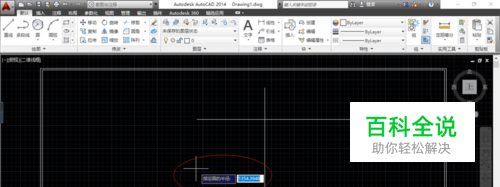

命令窗口显示"CIRCLE 指定圆的半径"，如图所示。拾取半径的第一个点，单击鼠标左键确认。
- 06

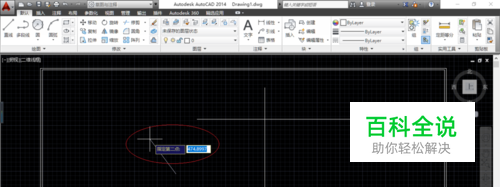

如图所示，命令窗口显示"CIRCLE 指定圆半径的第二个点"。拾取半径的第二个点，单击鼠标左键确认。
- 07

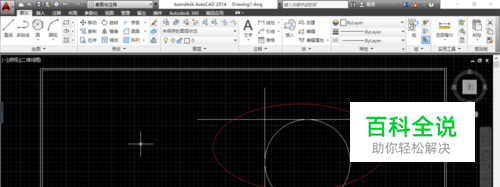

完成绘制圆与直线相切的操作，如图所示。本例到此结束，希望对大家能有所启发。
